Zbiornik z wężownicą jest prosty w założeniu, ale w praktyce decyduje o wygodzie całej instalacji CWU, czyli ciepłej wody użytkowej. Zrozumienie, jak działa bojler z wężownicą, pomaga dobrać odpowiednią pojemność, ocenić sens współpracy z kotłem lub pompą ciepła i uniknąć błędów przy temperaturze wody. Poniżej rozkładam to na części: budowę, sam proces grzania, dobór pojemności, typowe pułapki i różnice względem innych rozwiązań.
Najważniejsze fakty o bojlerze z wężownicą
- Wężownica to spiralny wymiennik ciepła, przez który płynie gorący czynnik grzewczy, a nie sama woda użytkowa.
- Woda w zbiorniku nagrzewa się pośrednio, więc obiegi nie mieszają się ze sobą.
- Takie zasobniki najlepiej współpracują z kotłami, pompami ciepła, kolektorami słonecznymi i układami hybrydowymi.
- W domowej instalacji ciepła woda zwykle powinna pracować w okolicach 55-60°C, a system powinien umożliwiać okresową dezynfekcję termiczną.
- Przy domu jednorodzinnym często sensowny punkt wyjścia to 120-150 l, ale realny wybór zależy od liczby domowników i sposobu korzystania z wody.

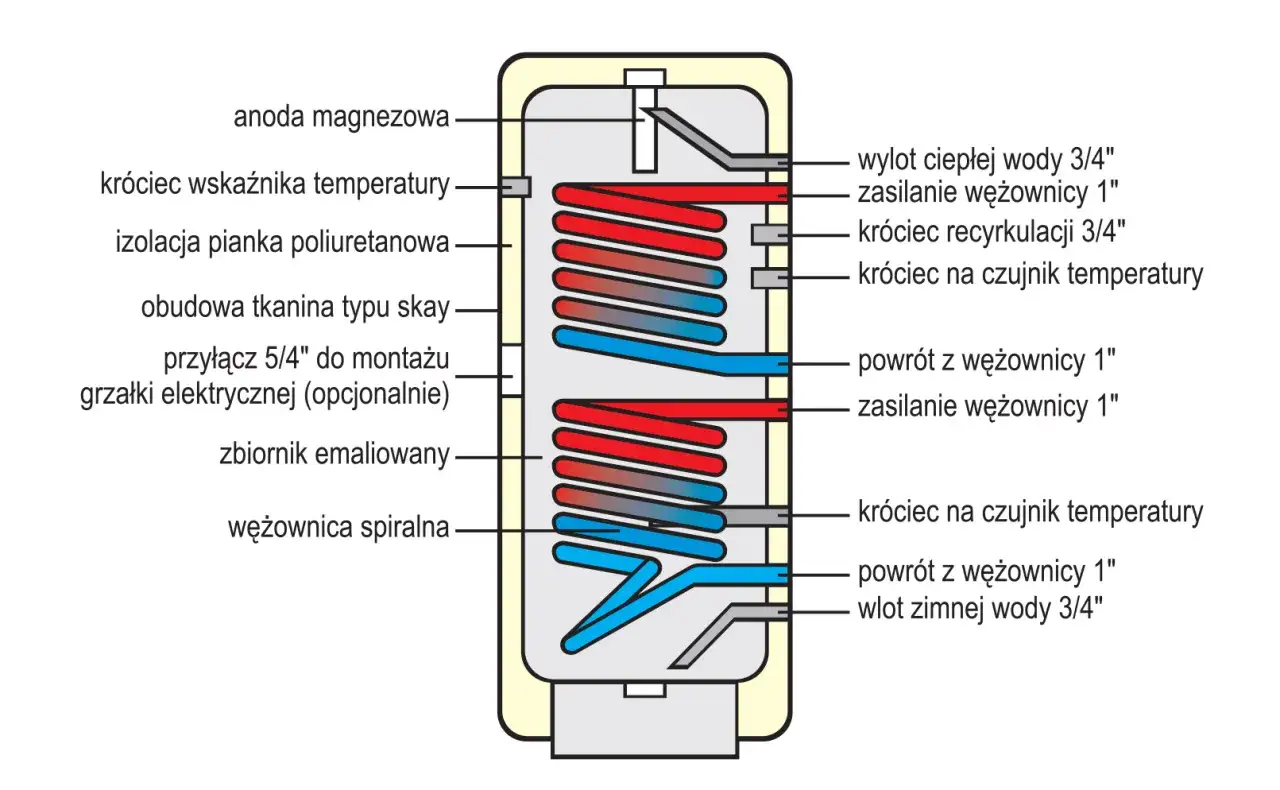

Jak zbudowany jest taki zbiornik
Najprościej mówiąc, to magazyn ciepłej wody z oddzielnym obiegiem grzewczym. Woda użytkowa znajduje się w zbiorniku, a wężownicą płynie gorący czynnik z zewnętrznego źródła. Dzięki temu dwa obiegi się nie mieszają, a ciepło przechodzi przez ścianki wymiennika.
- Zbiornik na wodę użytkową - zwykle stalowy, zabezpieczony emalią albo wykonany ze stali nierdzewnej.
- Wężownica - spiralna rura pełniąca funkcję wymiennika ciepła.
- Izolacja termiczna - ogranicza wychładzanie wody po nagrzaniu.
- Anoda magnezowa lub inne zabezpieczenie antykorozyjne - spowalnia korozję zbiornika.
- Termostat, czujnik temperatury i zawór bezpieczeństwa - pilnują pracy i chronią instalację.
Wersje z jedną wężownicą są najczęstsze, ale w instalacjach z kilkoma źródłami ciepła spotyka się także modele z dwiema spiralami. To ważne, bo od budowy zbiornika zależy, z czym będzie współpracował najlepiej, więc w kolejnym kroku przechodzę do samego procesu nagrzewania.
Jak przebiega samo grzanie wody
Proces jest pośredni, ale bardzo logiczny. Najpierw źródło ciepła podgrzewa czynnik grzewczy, potem ten czynnik trafia do wężownicy, a dopiero z niej energia przechodzi do wody użytkowej w zbiorniku.
- Kocioł, pompa ciepła albo kolektor słoneczny podnosi temperaturę medium grzewczego.
- Pompa obiegowa lub grawitacja tłoczy je przez wężownicę.
- Wężownica oddaje ciepło przez ściankę do wody w zbiorniku.
- Cieplejsza woda unosi się ku górze, chłodniejsza opada niżej, więc w zbiorniku tworzy się warstwowanie temperatur.
- Gdy termostat uzna, że osiągnięto zadaną wartość, źródło ciepła się wyłącza albo przechodzi w tryb podtrzymania.
W praktyce nie ma jednego stałego czasu ładowania. Zależy on od mocy źródła ciepła, powierzchni wężownicy i różnicy temperatur między zasilaniem a wodą w zbiorniku. Z małą spiralą nawet mocny kocioł nie wykorzysta pełni swojego potencjału, a przy pompie ciepła szczególnie liczy się większa powierzchnia wymiany. To prowadzi do pytania, z jakim źródłem taki bojler pracuje najlepiej.
Z jakimi źródłami ciepła współpracuje najlepiej
Tu właśnie wężownica pokazuje swoją największą zaletę: elastyczność. Ten sam zasobnik może pracować z bardzo różnymi źródłami, ale nie każde połączenie daje ten sam komfort i tempo dogrzewania.
| Źródło ciepła | Jak współpracuje z wężownicą | Co zyskujesz | Na co uważać |
|---|---|---|---|
| Kocioł gazowy lub olejowy | Szybko oddaje ciepło do zbiornika | Krótkie czasy ładowania i stabilna temperatura | Ważne jest poprawne sterowanie, żeby kocioł nie taktował zbyt często |
| Kocioł na paliwo stałe | Przekazuje nadwyżki ciepła do CWU | Dobre wykorzystanie energii z sezonu grzewczego | Potrzebne są zabezpieczenia przed przegrzaniem |
| Pompa ciepła | Pracuje najlepiej z dużą powierzchnią wymiany | Niskie koszty podgrzewania wody | Zbyt mała wężownica wyraźnie spowalnia ładowanie |
| Kolektory słoneczne | Często wymagają drugiej wężownicy | Możliwość darmowego dogrzewania latem | Zależność od nasłonecznienia i większa złożoność układu |
| Kominek z płaszczem wodnym | Może wspierać przygotowanie ciepłej wody | Lepsze wykorzystanie energii z palenia w kominku | Trzeba dobrze zaprojektować automatykę i zabezpieczenia |
Jeśli mam wskazać jedno praktyczne kryterium, patrzę przede wszystkim na to, czy źródło ciepła lubi wysoką temperaturę zasilania. Kotły gazowe są pod tym względem wdzięczne, pompy ciepła wymagają większej uwagi, a układy solarne prawie zawsze korzystają z dodatkowej wężownicy. Po tym porównaniu naturalnie pojawia się pytanie, jak dobrać pojemność do realnych potrzeb domu.
Jak dobrać pojemność i parametry do domu
Wielkość zbiornika to nie kosmetyka, tylko jedna z najważniejszych decyzji. Za mały bojler będzie szybko się wyczerpywał, a za duży będzie niepotrzebnie zajmował miejsce i dłużej się nagrzewał. W praktyce dobór zaczynam od liczby domowników i liczby punktów poboru, a dopiero potem patrzę na konkretny model.
| Użytkowanie | Orientacyjna pojemność | Kiedy to działa dobrze |
|---|---|---|
| 1-2 osoby | 80-120 l | Mieszkanie, jedna łazienka, umiarkowane zużycie wody |
| 3-4 osoby | 120-150 l | Typowy dom lub mieszkanie z normalnym rytmem korzystania z prysznica i kuchni |
| 5+ osób | 200-300 l | Duża rodzina, wanna, kilka łazienek albo częste, jednoczesne pobory wody |
Do tego dorzucam jeszcze dwa praktyczne warunki. Jeśli w domu jest wanna, deszczownica o dużym przepływie albo instalacja ma pracować z pompą ciepła, bezpieczniej jest przyjąć zapas pojemności. Jeśli z kolei chcesz korzystać z wysokiej temperatury w zbiorniku, dobrze mieć także zawór mieszający, żeby na kranie nie pojawiała się zbyt gorąca woda. Przy pompach ciepła patrzę też nie tylko na litry, ale na powierzchnię wężownicy - w domowych zasobnikach 120-150 l okolice 1 m² wymiany są zwykle znacznie bezpieczniejszym punktem wyjścia niż mała spirala. To prowadzi prosto do błędów, które widzę najczęściej przy montażu i ustawieniach.
Najczęstsze błędy przy montażu i użytkowaniu
W teorii większość problemów jest drobna, ale w praktyce potrafi mocno obniżyć komfort. Najczęściej nie psuje się sam bojler, tylko źle dobrane parametry albo lekceważenie kilku prostych zasad eksploatacji.
- Zbyt niska temperatura w zbiorniku - oszczędzanie kilku stopni bywa pozorne, bo w instalacji rośnie ryzyko namnażania bakterii. W praktyce bezpieczny zakres CWU to zwykle 55-60°C, a sama instalacja powinna umożliwiać okresową dezynfekcję termiczną do 70°C.
- Brak zaworu mieszającego - przy wyższej temperaturze w zbiorniku można łatwo poparzyć się na kranie.
- Zbyt mała wężownica do pompy ciepła - urządzenie zaczyna pracować wolniej, częściej dogrzewa i traci część przewagi ekonomicznej.
- Nieprawidłowy przepływ lub odpowietrzenie - nawet dobrze dobrany zasobnik nie grzeje, jeśli obieg jest źle podłączony.
- Zaniedbana anoda i kamień kotłowy - przy twardej wodzie to jeden z najszybszych sposobów na skrócenie życia zbiornika i osłabienie wymiany ciepła.
Gdy instalacja już działa, patrzę też na to, czy po kilku tygodniach temperatura utrzymuje się stabilnie i czy zawór bezpieczeństwa pracuje prawidłowo. Jeśli to jest uporządkowane, pora porównać wężownicę z innymi wariantami, bo nie w każdym domu będzie ona najlepszym wyborem.
Bojler z wężownicą czy inny zasobnik
Nie każdy układ potrzebuje dokładnie tego samego rozwiązania. Czasem wężownica wygrywa uniwersalnością, a czasem lepiej sprawdza się prostsza konstrukcja albo zasobnik dwupłaszczowy.
| Rozwiązanie | Mocna strona | Ograniczenie | Kiedy je rozważyć |
|---|---|---|---|
| Bojler z wężownicą | Łatwo współpracuje z różnymi źródłami ciepła | Tempo grzania zależy od powierzchni wymiennika | Gdy masz kocioł, pompę ciepła, solary albo instalację hybrydową |
| Dwupłaszczowy | Duża powierzchnia wymiany i dobra dynamika grzania | Mniej elastyczny w doborze układu | Gdy stawiasz na mocne, konkretne źródło ciepła |
| Elektryczny z grzałką | Prosty montaż i niezależność od CO | Zwykle wyższy koszt eksploatacji | Gdy potrzebujesz prostego układu w małym domu lub mieszkaniu |
Z mojego punktu widzenia najważniejsze jest jedno: jeśli źródło ciepła masz już wybrane, zasobnik trzeba dopasować do niego, a nie odwrotnie. Wtedy cały układ pracuje spokojnie, bez nerwowego dogrzewania i bez strat na niedopasowanych elementach. Na końcu zostaje jeszcze kilka drobiazgów, które robią większą różnicę, niż wygląda to na papierze.
Co sprawdzić po uruchomieniu, żeby instalacja działała bez niespodzianek
Po pierwszym sezonie patrzę nie na katalog, tylko na zachowanie całego układu. Jeśli ciepła woda kończy się szybciej niż zakładałeś, to zwykle znak, że pojemność jest za mała albo wężownica ma zbyt skromną powierzchnię. Jeśli zasobnik pracuje poprawnie, ale straty ciepła są wyraźne, warto sprawdzić izolację, długość przewodów i ustawienie temperatury.
- Kontroluj temperaturę zadaną na zbiorniku i nie zbijaj jej zbyt nisko tylko po to, żeby „oszczędzać”.
- Przy anodzie magnezowej planuj jej kontrolę i wymianę mniej więcej co 18 miesięcy, a przy twardej wodzie nawet częściej.
- Raz na jakiś czas sprawdzaj zawór bezpieczeństwa i obejrzyj, czy nie ma śladów kamienia lub nieszczelności.
- Jeśli źródło ciepła pracuje non stop, bo nie może dogrzać zasobnika do zadanej temperatury, problemem bywa nie sterowanie, lecz sama konstrukcja wymiennika.
- Gdy masz kilka punktów poboru, izolacja rur ma realny wpływ na komfort, bo ogranicza wychładzanie wody po drodze.
W dobrze dobranym układzie wężownica nie jest dodatkiem, tylko elementem, który decyduje o tym, czy ciepła woda pojawia się szybko, stabilnie i bez zbędnych strat. Jeśli połączysz właściwą pojemność, sensowną temperaturę pracy i odpowiednie źródło ciepła, bojler z wężownicą robi dokładnie to, czego od niego oczekujesz: działa cicho w tle i po prostu dostarcza ciepłą wodę wtedy, kiedy jest potrzebna.
