Bufor do pompy ciepła - jak dobrać pojemność i schemat podłączenia?

Bufor w układzie z pompą ciepła nie jest obowiązkowym dodatkiem, ale źle dobrany albo źle wpięty potrafi popsuć całą instalację. Poniżej wyjaśniam, jak prawidłowo podłączyć bufor do pompy ciepła, kiedy ma sens, jak dobrać jego pojemność, jak wygląda poprawne podłączenie i które błędy najczęściej obniżają sprawność. Ja patrzę na ten element przede wszystkim jak na narzędzie do uporządkowania hydrauliki, a nie uniwersalny magazyn energii.

Kiedy bufor naprawdę pomaga, a kiedy tylko podnosi koszt

Ja zaczynam od prostego pytania: czy bufor ma poprawić warunki pracy pompy, czy ma tylko „być w kotłowni, bo tak się robi”. To nie jest detal. W dobrze zaprojektowanej instalacji bufor stabilizuje przepływ, ogranicza taktowanie sprężarki, daje rezerwę na odszranianie i ułatwia współpracę z kilkoma obiegami grzewczymi. Taktowanie to po prostu częste, krótkie załączanie i wyłączanie sprężarki, a tego układ chłodniczy nie lubi.

W praktyce bufor przydaje się szczególnie wtedy, gdy instalacja ma siłowniki na pętlach podłogówki, termostaty zamykające obiegi albo grzejniki, które potrafią odciąć część przepływu. Zbiornik pomaga wtedy utrzymać minimalną ilość wody krążącej w układzie. Jak podaje Vaillant, w domach jednorodzinnych sam bufor do stabilizacji pracy zwykle nie musi być duży, natomiast próba magazynowania energii na całą noc wymagałaby już zbiornika rzędu 2000 l przy domu około 150 m2, co najczęściej przestaje mieć sens ekonomiczny.

Ja odradzam traktowanie bufora jak baterii do ogrzewania. To urządzenie ma sens jako element hydrauliczny, a nie jako sposób na cudowne podniesienie efektywności całego systemu. Jeśli budynek ma prostą instalację, stały przepływ i nowoczesną pompę z modulacją mocy, bufor może być zbędny. To prowadzi prosto do kolejnej decyzji, czyli doboru pojemności i rodzaju zbiornika.

Jak dobrać pojemność i rodzaj zbiornika

Dobór zaczynam od odpowiedzi na dwa pytania: do czego bufor ma służyć i jak zmienia się przepływ w instalacji. Inaczej dobiera się zbiornik do ochrony sprężarki przed zbyt krótkimi cyklami, inaczej do układu z wieloma strefami, a jeszcze inaczej do instalacji hybrydowej z kotłem gazowym albo grzałką z fotowoltaiki.

Jeśli bufor ma być częścią zbiornika kombinowanego albo ma współpracować z przygotowaniem ciepłej wody użytkowej, trzeba patrzeć także na komfort poboru CWU. W takich układach znaczenie ma nie tylko litraż, ale też podział objętości na strefy i logika ładowania zbiornika. W praktyce ważna jest również dobra izolacja, sensowne króćce przyłączeniowe i miejsce na czujnik temperatury, bo bez tego nawet poprawnie dobrany litraż nie rozwiąże problemu.

Ja wolę zbiornik dobrany nieco ostrożniej niż przewymiarowany „na wszelki wypadek”. Za duży bufor zwiększa straty postojowe i spowalnia reakcję automatyki. Gdy pojemność jest już sensownie dobrana, trzeba jeszcze zdecydować, jak fizycznie wpiąć bufor w układ.

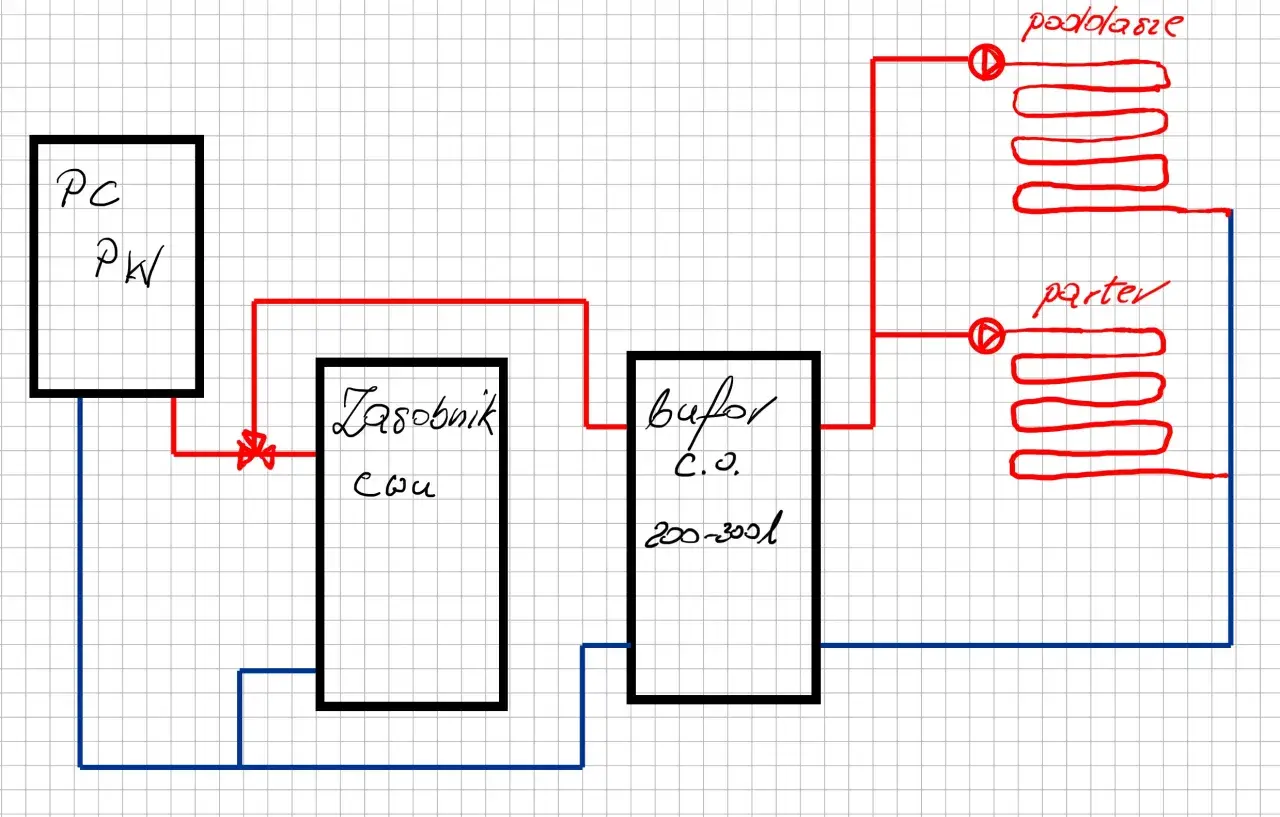

Jak wygląda poprawne wpięcie bufora w instalację

W klasycznym układzie bufor działa jak sprzęgło hydrauliczne, czyli miejsce, w którym obieg pompy i obieg instalacji mogą pracować z różnymi przepływami. To ważne, bo pompa ciepła lubi stabilne warunki pracy, a instalacja w domu nie zawsze chce oddawać ciepło w takim samym tempie przez cały dzień.

1. Najpierw ustalam, gdzie bufor ma stanąć. Im krótsze połączenia między pompą, buforem i rozdzielaczami, tym mniejsze straty i łatwiejsze odpowietrzenie.
2. Potem sprawdzam, czy producent przewiduje pracę równoległą, szeregową czy bez bufora. To nie jest punkt do zgadywania.
3. Następnie podłączam zasilanie i powrót tak, by zachować logikę warstwowania temperatur, czyli cieplejsza woda trafia do strefy górnej, a chłodniejsza wraca niżej.
4. Na obiegu instalacji pilnuję elementu, który utrzyma minimalny przepływ, gdy termostaty albo siłowniki pozamykają część pętli.
5. Na końcu ustawiam czujnik temperatury, odpowietrzenie, filtr i izolację przewodów, bo te drobiazgi bardzo często decydują o tym, czy układ pracuje spokojnie, czy zaczyna szarpać temperaturą.

W praktyce najwięcej problemów robi nie sam bufor, tylko jego miejsce w układzie i sposób, w jaki automatyka „widzi” temperaturę. Jeśli czujnik jest źle osadzony albo przepływ omija ważny punkt pomiarowy, regulator dostaje fałszywy obraz sytuacji. A stąd już tylko krok do częstych startów i nerwowej pracy sprężarki. To właśnie dlatego trzeba dobrze rozróżnić warianty połączenia.

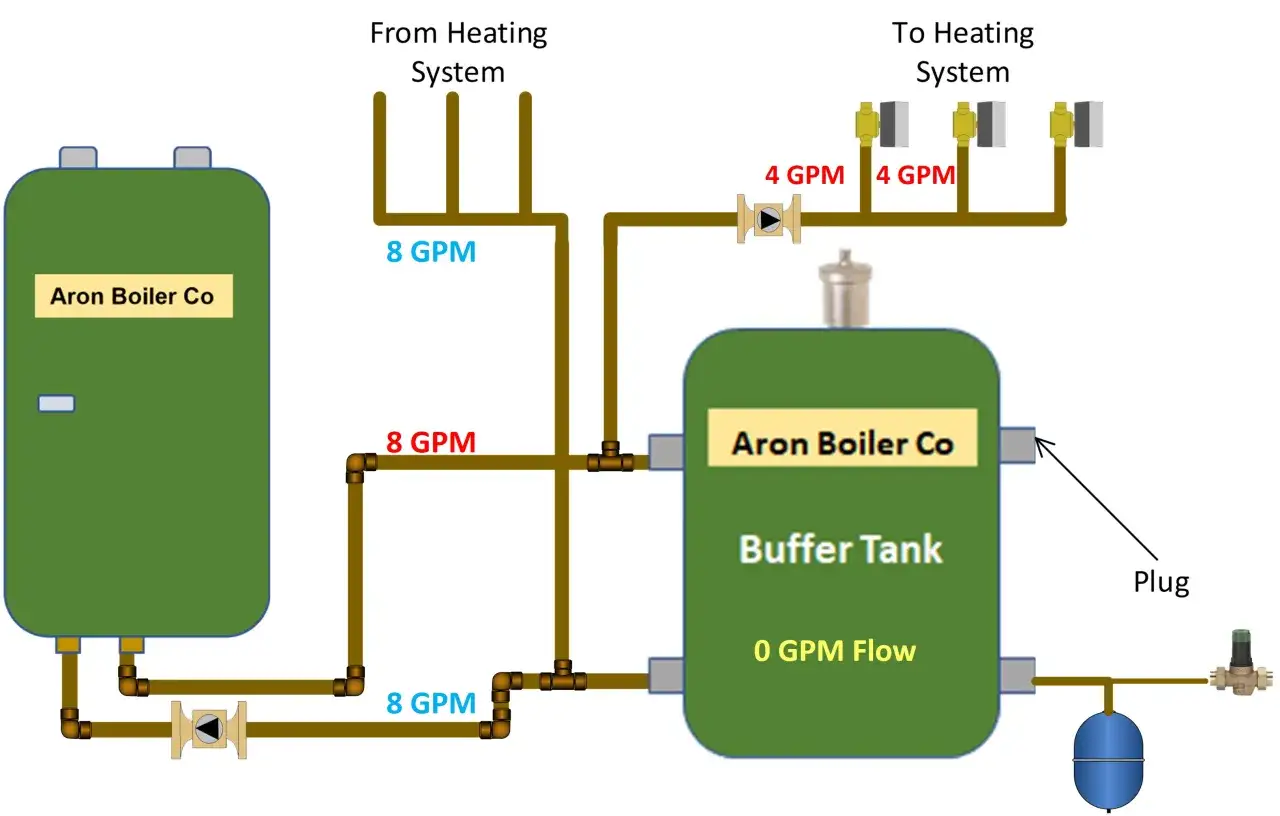

Równolegle, szeregowo czy bez bufora

W dokumentacji NIBE układ równoległy opisuje się jako rozwiązanie dla systemów o wysokiej temperaturze lub ograniczonym przepływie, a szeregowy jako sensowny przy ryzyku zbyt krótkich cykli. To bardzo dobra podpowiedź, bo w praktyce nie wybiera się schematu „najlepszego”, tylko najlepiej pasujący do konkretnej hydrauliki.

Ja najczęściej widzę dwa scenariusze. Pierwszy to dom z podłogówką i siłownikami, gdzie bufor równoległy naprawdę pomaga uporządkować przepływy. Drugi to prosty, stabilny układ z nowoczesną pompą inverterową, gdzie bufor nie daje wyraźnej korzyści i tylko komplikuje instalację. Najgorszy wybór to schemat dobrany „na ślepo”, bez analizy odbiorników ciepła i pracy zaworów strefowych.

Warto też pamiętać, że bufor często łączy różne źródła ciepła. W układach hybrydowych bywa wspólnym punktem dla pompy ciepła, kotła gazowego, kominka z płaszczem wodnym albo grzałki zasilanej z PV. To rozwiązanie ma sens tylko wtedy, gdy sterowanie wie, które źródło ma pierwszeństwo i po co w ogóle ma pracować.

Gdy schemat już masz, zostają błędy wykonawcze, które najłatwiej psują cały efekt.

Najczęstsze błędy, które obniżają sprawność

W praktyce widzę kilka powtarzających się wpadek. Każda z nich wygląda na drobiazg, ale razem potrafią zamienić sensowny układ w źle działającą instalację.

• Bufor jest za mały - 5-10 l to zwykle za mało nawet do stabilizacji prostego układu, a o odszranianiu nie ma wtedy mowy.
• Bufor jest przewymiarowany - większy zbiornik nie zawsze oznacza lepszą pracę, bo rosną straty postojowe i bezwładność systemu.
• Brak zaworu przelewowego - przy zamykanych pętlach podłogówki pompa może stracić wymagany przepływ.
• Źle ustawiony czujnik - regulator widzi temperaturę w miejscu, które nie oddaje realnego stanu układu.
• Za długa lub źle zaizolowana hydraulika - ciepło ucieka tam, gdzie nie powinno, a sama kotłownia zaczyna być niepotrzebnie nagrzewana.
• Mylenie bufora z magazynem energii - to częste rozczarowanie, bo celem bufora jest przede wszystkim porządek hydrauliczny, nie długoterminowe magazynowanie ciepła.

Ja szczególnie uczulam na błąd trzeci i czwarty, bo są najtrudniejsze do zauważenia po samym montażu. Instalacja może „działać”, ale pracować nerwowo, z większym zużyciem energii i gorszym komfortem. To właśnie dlatego po montażu nie kończę na samym uruchomieniu, tylko sprawdzam zachowanie układu w kilku warunkach pracy.

To prowadzi do ostatniego etapu, czyli kontroli po starcie.

Co sprawdzić przed uruchomieniem i po pierwszych dniach pracy

Nie oceniam dobrze wykonanej instalacji po pięciu minutach. Ja wolę przejść krótki test kontrolny, a potem wrócić do niego po pierwszym odszranianiu i po kilku dniach pracy. Dopiero wtedy widać, czy bufor rzeczywiście pomaga, czy tylko maskuje problem.

• Czy przy częściowo zamkniętych pętlach nadal utrzymuje się wymagany przepływ?
• Czy sprężarka pracuje spokojnie, bez krótkich serii start-stop?
• Czy temperatura na zasilaniu i powrocie układa się logicznie, bez gwałtownych skoków?
• Czy bufor rzeczywiście wspiera odszranianie jednostki zewnętrznej?
• Czy sterownik nie nadpisuje ustawień w sposób, który psuje cały zamysł hydrauliczny?
• Czy przy współpracy z PV, kotłem lub grzałką elektryczną priorytety źródeł są ustawione zgodnie z projektem?

Jeżeli po uruchomieniu wciąż widzisz krótkie cykle, zbyt duże wahania temperatur albo problemy z odbiorem ciepła, nie zakładaj od razu, że winna jest sama pompa. Bardzo często problem leży w hydraulice, a nie w źródle ciepła. Dlatego pierwszy tydzień pracy instalacji traktuję jako fazę korekty, nie jako ostateczny dowód, że wszystko jest idealnie.

Co warto zapamiętać, zanim zamkniesz kotłownię

Bufor ma sens wtedy, gdy rozwiązuje konkretny problem: zbyt mały przepływ, częste taktowanie, zamykanie pętli, odszranianie albo współpracę kilku źródeł ciepła. Jeśli takiego problemu nie ma, dokładanie zbiornika bywa tylko kolejnym elementem do serwisowania i strat postojowych.

Ja trzymam się jednej zasady: najpierw hydraulika, potem litraż. Dopiero później przychodzi wybór schematu, miejsca montażu i automatyki. Gdy te trzy rzeczy są dobrze zrobione, bufor staje się realnym wsparciem dla pompy ciepła, a nie zbędnym dodatkiem. Jeśli projektujesz nową instalację albo poprawiasz starą, warto zacząć właśnie od tego porządku myślenia.
