Dobry wymiennik płytowy w układzie z pompą ciepła nie jest dodatkiem „na wszelki wypadek”, tylko elementem, który realnie wpływa na sprawność, zużycie prądu i stabilność całej instalacji. Poniżej rozpisuję, jak dobrać wymiennik płytowy do pompy ciepła bez zgadywania: od temperatur i przepływu, przez parametry techniczne, aż po najczęstsze błędy, które potem wychodzą w eksploatacji.
Najważniejsze zasady doboru, które pomagają uniknąć błędów
- Zacznij od realnych warunków pracy, a nie od maksymalnej temperatury z katalogu pompy.
- Policz przepływ i ΔT, bo to one najczęściej decydują o potrzebnej wielkości wymiennika.
- Sprawdź spadek ciśnienia, żeby pompa obiegowa nie pracowała na granicy możliwości.
- Dopasuj typ wymiennika do instalacji - w domu zwykle wygrywa lutowany, ale nie zawsze.
- Nie pomijaj filtra i dostępu serwisowego, bo nawet dobry wymiennik może przez to działać gorzej.
Od temperatury i przepływu zaczyna się cały dobór
Ja zawsze zaczynam od pytania: w jakim punkcie pracy ten układ ma działać naprawdę? W pompach ciepła to ważniejsze niż sama moc nominalna z tabliczki. Liczy się temperatura zasilania i powrotu po obu stronach wymiennika, rodzaj medium, a także to, czy układ pracuje z podłogówką, grzejnikami czy instalacją mieszaną.
W praktyce domowe układy niskotemperaturowe zwykle pracują na niewielkiej różnicy temperatur. Dla pomp ciepła często spotyka się ΔT rzędu 5-10°C, więc wymiennik nie może być dobrany „na styk”. Im niższa temperatura zasilania, tym większe znaczenie ma powierzchnia wymiany i tym ostrożniej trzeba patrzeć na opory przepływu.
Do zebrania przed doborem potrzebujesz kilku konkretów:
- mocy grzewczej potrzebnej w rzeczywistych warunkach pracy,
- temperatury zasilania i powrotu po stronie pompy i instalacji,
- rodzaju medium - woda czy glikol i w jakim stężeniu,
- zakładanego przepływu po obu stronach,
- dopuszczalnego spadku ciśnienia dla pompy obiegowej.
Bez tych danych dobór sprowadza się do zgadywania. A to w układach z pompą ciepła kończy się zwykle albo przewymiarowaniem kosztów, albo niedowymiarowaniem sprawności. Następny krok to już proste przeliczenie, które szybko pokazuje, jakiej skali wymiennika naprawdę potrzebujesz.
Jak policzyć wymaganą wielkość wymiennika
Najpraktyczniejszy punkt startu to wzór dla wody: Q [kW] = 1,16 × przepływ [m³/h] × ΔT [°C]. To nie jest pełny projekt hydrauliczny, ale daje bardzo użyteczny obraz sytuacji. Jeśli znasz moc i różnicę temperatur, od razu widzisz, czy mówimy o małym, średnim czy już wyraźnie większym wymienniku.
Poniżej masz szybkie przeliczenie dla kilku typowych przypadków. To tylko orientacja, ale dobrze pokazuje skalę przepływów w instalacjach niskotemperaturowych:
| Moc instalacji | ΔT 5°C | ΔT 7°C | ΔT 10°C |
|---|---|---|---|
| 8 kW | 1,38 m³/h | 0,99 m³/h | 0,69 m³/h |
| 10 kW | 1,72 m³/h | 1,23 m³/h | 0,86 m³/h |
| 15 kW | 2,59 m³/h | 1,84 m³/h | 1,29 m³/h |
Widać od razu, dlaczego podłogówka i niskie temperatury zasilania są bardziej wymagające. Mały spadek temperatury oznacza większy przepływ, a większy przepływ wymusza większą ostrożność przy doborze wymiennika i pompy obiegowej. Jeśli w układzie pracuje glikol, nie traktuję już tego samego modelu jak odpowiednika dla czystej wody - opory rosną, a wymiana ciepła zwykle robi się mniej korzystna.
Jeżeli z obliczeń wychodzi Ci np. około 1,7 m³/h przy 10 kW i ΔT 5°C, to nie jest żaden wynik alarmowy. To po prostu sygnał, że wymiennik musi być dobrany pod niską temperaturę pracy, a nie pod „ładny” parametr z ulotki. I właśnie tu wchodzą szczegóły techniczne, które decydują, czy układ będzie pracował lekko, czy na granicy.
Parametry, które decydują o tym, czy wymiennik zadziała bez strat
W karcie katalogowej łatwo zgubić się w liczbach, ale ja patrzę na kilka rzeczy zawsze w tej samej kolejności. Najpierw układ przepływu, potem spadek ciśnienia, dalej powierzchnia wymiany i dopiero na końcu detale montażowe. To porządkuje decyzję i chroni przed zakupem elementu, który „na papierze” wygląda dobrze, a w instalacji już nie.
| Parametr | Co sprawdzić | Dlaczego ma znaczenie |
|---|---|---|
| Układ przepływu | Przeciwprąd i liczba przejść | Lepsze wykorzystanie różnicy temperatur i wyższa skuteczność wymiany |
| Spadek ciśnienia | Δp po obu stronach | Za duży zwiększa pobór prądu przez pompę, za mały może pogorszyć turbulencję |
| Powierzchnia wymiany | Liczba płyt i ich rozmiar | Im niższa temperatura pracy, tym zwykle potrzeba większej powierzchni |
| Króćce | Średnica i sposób przyłączenia | Zbyt mały króciec dusi przepływ szybciej, niż wielu inwestorów się spodziewa |
| Materiał | Stal nierdzewna, lut, uszczelnienia | Decyduje o odporności na wodę, glikol i jakość medium |

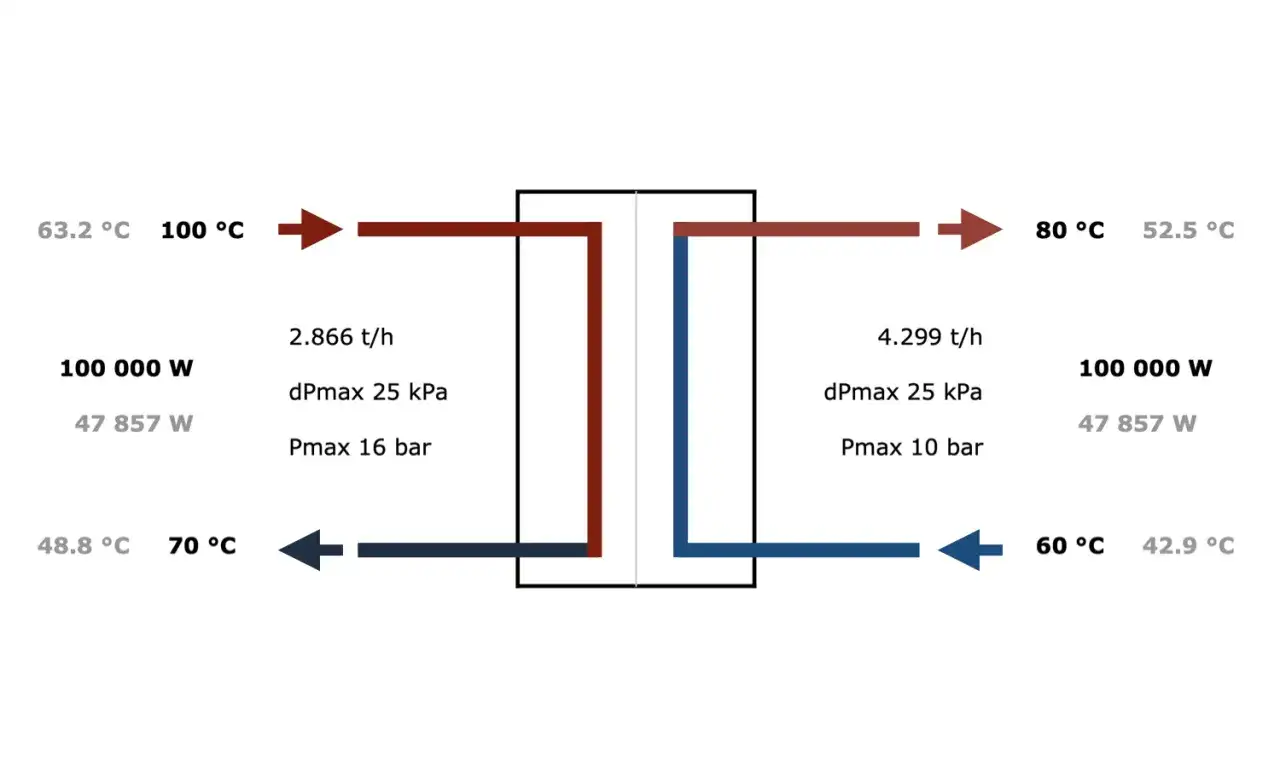

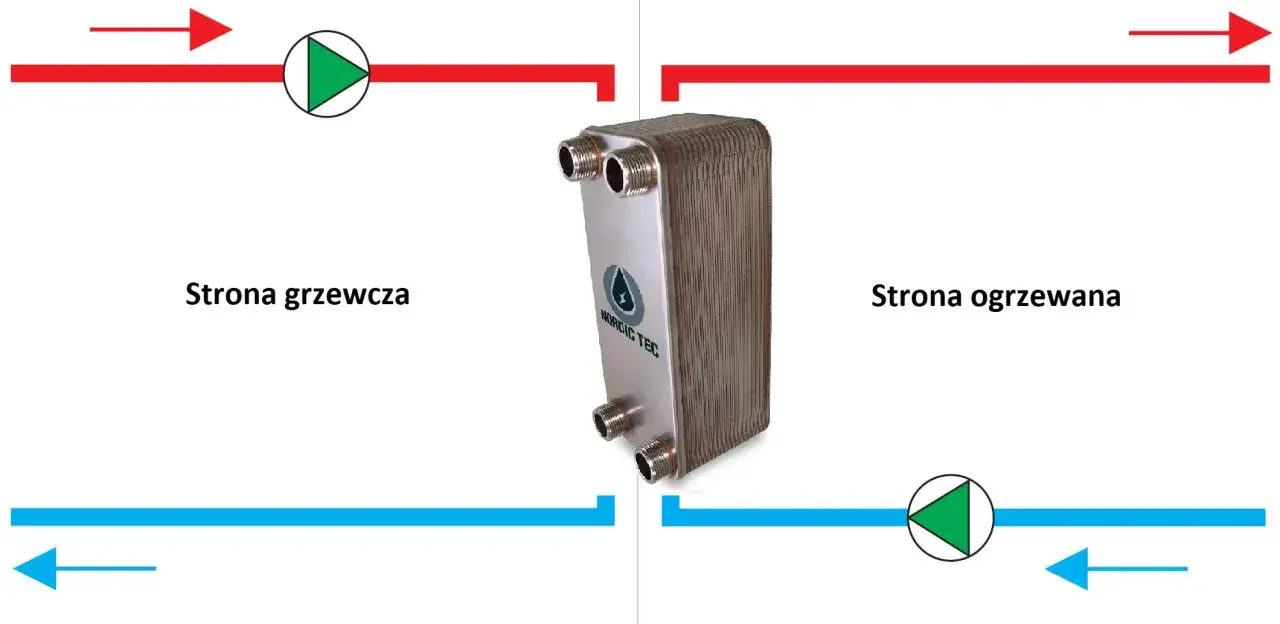

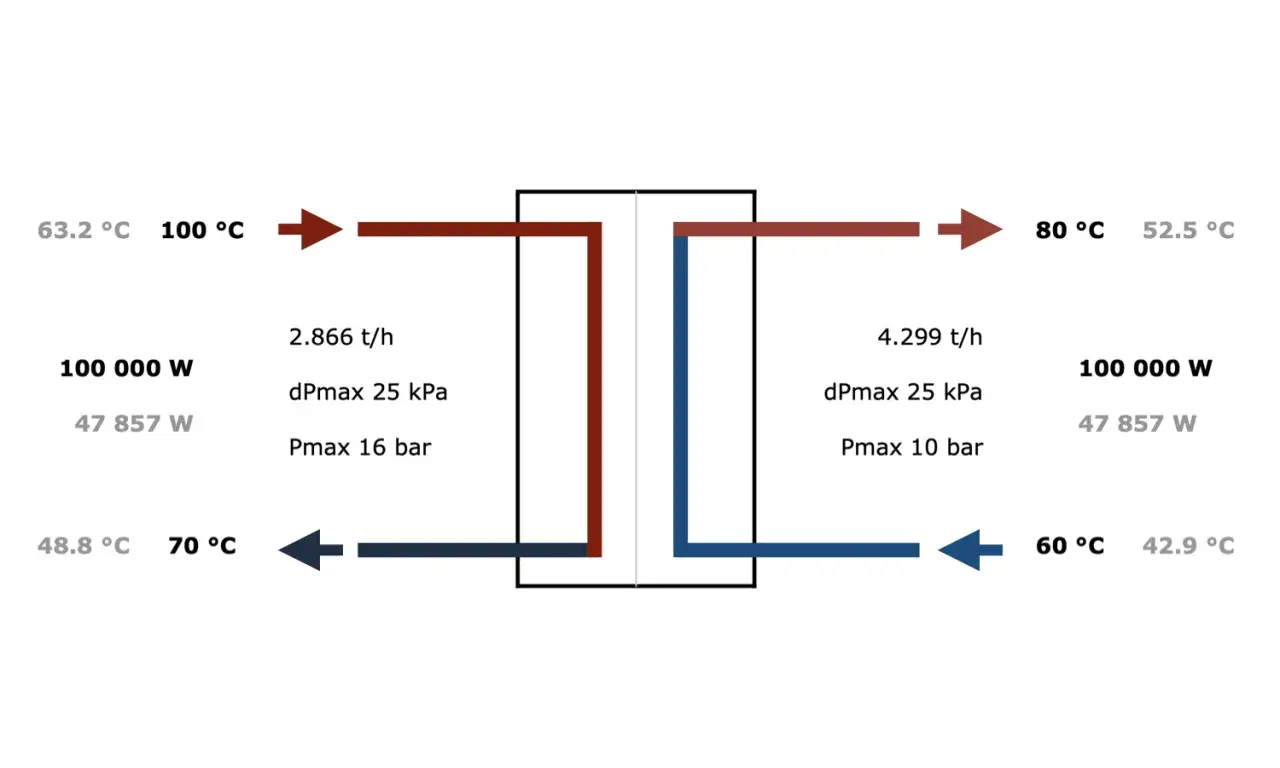

Przeciwprąd oznacza, że dwa media płyną w przeciwnych kierunkach. To układ, który zwykle daje najlepszą efektywność, bo wymiana ciepła zachodzi na całej długości wymiennika w korzystniejszych warunkach temperaturowych. Z kolei spadek ciśnienia trzeba traktować bardzo serio - jeśli jest zbyt wysoki, pompa obiegowa zaczyna zużywać więcej energii, a cały zysk z dobrze dobranego wymiennika robi się mniejszy.
Ja zwracam też uwagę na tzw. podejście temperaturowe, czyli najmniejszą różnicę temperatur, przy której wymiennik jeszcze pracuje sensownie. W instalacjach z pompą ciepła to szczególnie ważne, bo tam marginesy są małe, a każda strata na wymianie ciepła odbija się na czasie pracy sprężarki i rachunkach za prąd. Gdy to już mamy poukładane, można przejść do wyboru samego typu wymiennika.
Jaki typ wymiennika ma sens w instalacji z pompą ciepła
W domowych układach najczęściej rozważam dwa warianty: wymiennik lutowany i wymiennik skręcany. Pierwszy jest kompaktowy, tani w relacji do mocy i bardzo dobrze pasuje do czystych instalacji niskotemperaturowych. Drugi daje większą elastyczność serwisową, ale zajmuje więcej miejsca i zwykle kosztuje więcej.
| Typ | Zalety | Wady | Kiedy ma sens |
|---|---|---|---|
| Lutowany | Mały, lekki, wydajny, zwykle korzystny cenowo | Trudniej go otworzyć i czyścić | Czyste instalacje domowe, podłogówka, standardowe układy wodne |
| Skręcany | Można go rozebrać, wyczyścić i serwisować | Większe gabaryty i wyższy koszt | Media bardziej wymagające, większe instalacje, potrzeba regularnego serwisu |
W typowym domu jednorodzinnym najczęściej wygrywa wymiennik lutowany. Jest wystarczająco kompaktowy, dobrze radzi sobie z niskimi temperaturami i nie komplikuje montażu. Warunek jest jeden: po obu stronach musi być sensowna filtracja, a instalacja nie może być zaśmiecona szlamem, opiłkami czy kamieniem.
Jeśli po jednej stronie masz glikol, a po drugiej wodę, dobór robi się bardziej wymagający. Trzeba wtedy pilnować kompatybilności materiałów, dokładniej patrzeć na opory i nie zakładać, że ten sam model zadziała tak samo jak w czystym obiegu wodnym. W takich sytuacjach dostęp serwisowy i prosty demontaż zaczynają mieć realną wartość, a nie tylko teoretyczną.
Najczęstsze błędy, które psują sprawność całego układu
Przy doborze wymiennika płytowego do pompy ciepła najwięcej problemów widzę nie wtedy, gdy ktoś wybiera zły typ, tylko wtedy, gdy pomija jeden z podstawowych parametrów. To są pozornie małe skróty, które potem kosztują najwięcej energii i nerwów.
- Dobór tylko po mocy nominalnej - wychodzi za ciasno, gdy realne ΔT jest małe.
- Patrzenie na maksymalną temperaturę z katalogu - liczy się temperatura projektowa, a nie marketingowy sufit.
- Ignorowanie spadku ciśnienia - pompa obiegowa zaczyna pracować ciężej i głośniej.
- Brak korekty dla glikolu - medium robi się trudniejsze hydraulicznie, a wymiana ciepła zwykle słabnie.
- Zbyt małe króćce albo źle poprowadzony przepływ - instalacja dławi się szybciej, niż zakłada inwestor.
- Brak miejsca na filtr i serwis - nawet dobry wymiennik staje się wtedy kłopotem.
Najbardziej kosztowny błąd pojawia się zwykle wtedy, gdy układ od początku pracuje na granicy swoich możliwości. W pierwszym sezonie wszystko jeszcze działa, ale później rosną zużycie energii, czas pracy sprężarki i różnice temperatur na obiegu. To właśnie wtedy wychodzi, że wymiennik był dobrany „na papierze”, a nie pod realną hydraulikę domu.
Jeżeli chcesz tego uniknąć, warto przejść przez prosty schemat doboru, zamiast kupować element wyłącznie po opisie handlowym. To zajmuje chwilę dłużej, ale zwykle oszczędza wymianę urządzenia po uruchomieniu instalacji.
Prosty schemat doboru krok po kroku
- Spisz realną moc potrzebną w najchłodniejszym wariancie pracy, a nie tylko moc z tabliczki urządzenia.
- Ustal temperaturę zasilania i powrotu po obu stronach wymiennika. Przy pompach ciepła najczęściej pracuje się w zakresie 5-10°C różnicy temperatur.
- Policz przepływ dla wody i porównaj go z zakresem pompy obiegowej oraz z jej krzywą pracy.
- Porównaj dwa lub trzy modele pod kątem spadku ciśnienia, powierzchni wymiany i średnicy przyłączy.
- Wybierz rozwiązanie z filtrem, separatorem zanieczyszczeń i miejscem na wygodny demontaż.
- Jeśli wahasz się między dwoma rozmiarami, zwykle bezpieczniejszy jest model większy, ale tylko wtedy, gdy nie zdławi hydrauliki całego układu.
To podejście jest proste, ale skuteczne, bo wymusza sprawdzenie rzeczy, które naprawdę wpływają na pracę instalacji. W praktyce lepiej poświęcić kilka minut na policzenie przepływu i Δp niż potem walczyć z niedogrzaniem, hałasem pompy albo zbyt wysokim poborem energii.
Co zwykle daje najlepszy efekt w domu z pompą ciepła
W typowej, czystej instalacji niskotemperaturowej najczęściej sprawdza się kompaktowy, lutowany wymiennik płytowy dobrany do realnej temperatury pracy i z niewielkim zapasem powierzchni. Jeśli system jest mieszany, ma glikol albo pracuje z wodą o gorszej jakości, priorytetem przestaje być „najmniejszy i najtańszy”, a staje się nim stabilny przepływ, sensowny spadek ciśnienia i wygodny serwis.
Jeżeli masz już parametry instalacji, dobór da się zamknąć w kilku liczbach: moc, ΔT, przepływ i dopuszczalny spadek ciśnienia. Gdy któregoś z tych danych brakuje, lepiej zatrzymać się na etapie obliczeń niż kupić wymiennik, który będzie działał poprawnie tylko na papierze.
