W ogrzewaniu podłogowym czujnik nie jest drobiazgiem, który można wsunąć byle gdzie i liczyć na szczęście. To on decyduje o tym, czy podłoga będzie grzać równomiernie, bezpiecznie i bez niepotrzebnych wahań temperatury. Pytanie, gdzie zamontować czujnik ogrzewania podłogowego, sprowadza się w praktyce do jednego: jak umieścić go tak, żeby mierzył rzeczywistą temperaturę posadzki, a nie przypadkowy punkt w wylewce.
Najważniejsze zasady montażu czujnika podłogowego
- Czujnik układa się w podłodze w osobnej rurce ochronnej, a nie luzem w wylewce.
- Najlepsze miejsce to przestrzeń między przewodami grzejnymi, w centralnej części ogrzewanej strefy.
- Przewód sensora nie może dotykać ani krzyżować się z kablem grzejnym.
- Warto zostawić możliwość wymiany czujnika bez kucia posadzki, więc peszel musi mieć drożną trasę.
- Przed zalaniem wylewki trzeba zrobić test i zapisać dokładne położenie sensora.
Gdzie czujnik powinien trafić w podłodze

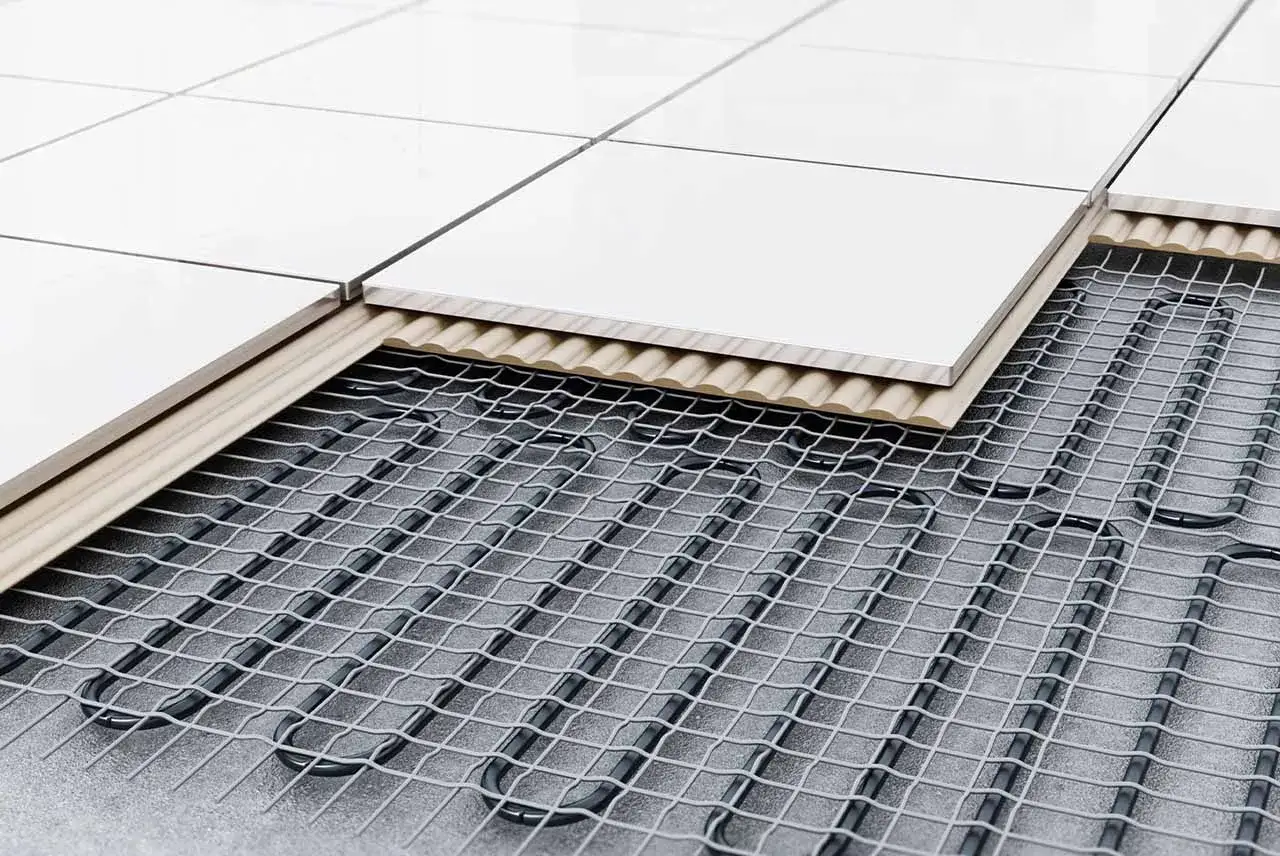

Jeśli mam wskazać jedno praktyczne miejsce, to sensor powinien znaleźć się w reprezentatywnym punkcie strefy grzewczej. W instalacjach elektrycznych oznacza to zwykle przestrzeń między dwoma sąsiednimi przewodami albo między odcinkami maty, a nie na kablu i nie przy samej krawędzi ogrzewanego pola. Dzięki temu sterownik widzi temperaturę podłogi taką, jaka jest naprawdę, zamiast reagować na lokalny „gorący punkt” albo chłodniejszy rant przy ścianie.
Ja patrzę na to bardzo prosto: czujnik ma pracować tam, gdzie podłoga ma być typowa dla całego pomieszczenia. Jeśli wyląduje zbyt blisko okna, ściany zewnętrznej, dylatacji albo pod stałą zabudową, odczyt będzie mało użyteczny. W praktyce najlepiej sprawdza się środek ogrzewanej strefy, ale zawsze z zachowaniem jednej podstawowej zasady: końcówka sensora ma leżeć między elementami grzejnymi, nie na nich.
| Miejsce montażu | Dlaczego jest dobre | Kiedy ma największy sens |
|---|---|---|
| Między przewodami grzejnymi | Pomiar jest najbardziej reprezentatywny | Maty i kable elektryczne |
| W osobnej rurce ochronnej | Można wymienić sensor bez kucia podłogi | Każdy nowy montaż |
| W centralnej części strefy grzewczej | Unikasz odczytu z zimnego lub przegrzanego skraju | Pomieszczenia o nierównym nasłonecznieniu |
| Blisko warstwy użytkowej podłogi | Sterownik szybciej reaguje na zmianę temperatury | Gdy czujnik ma chronić posadzkę przed przegrzaniem |

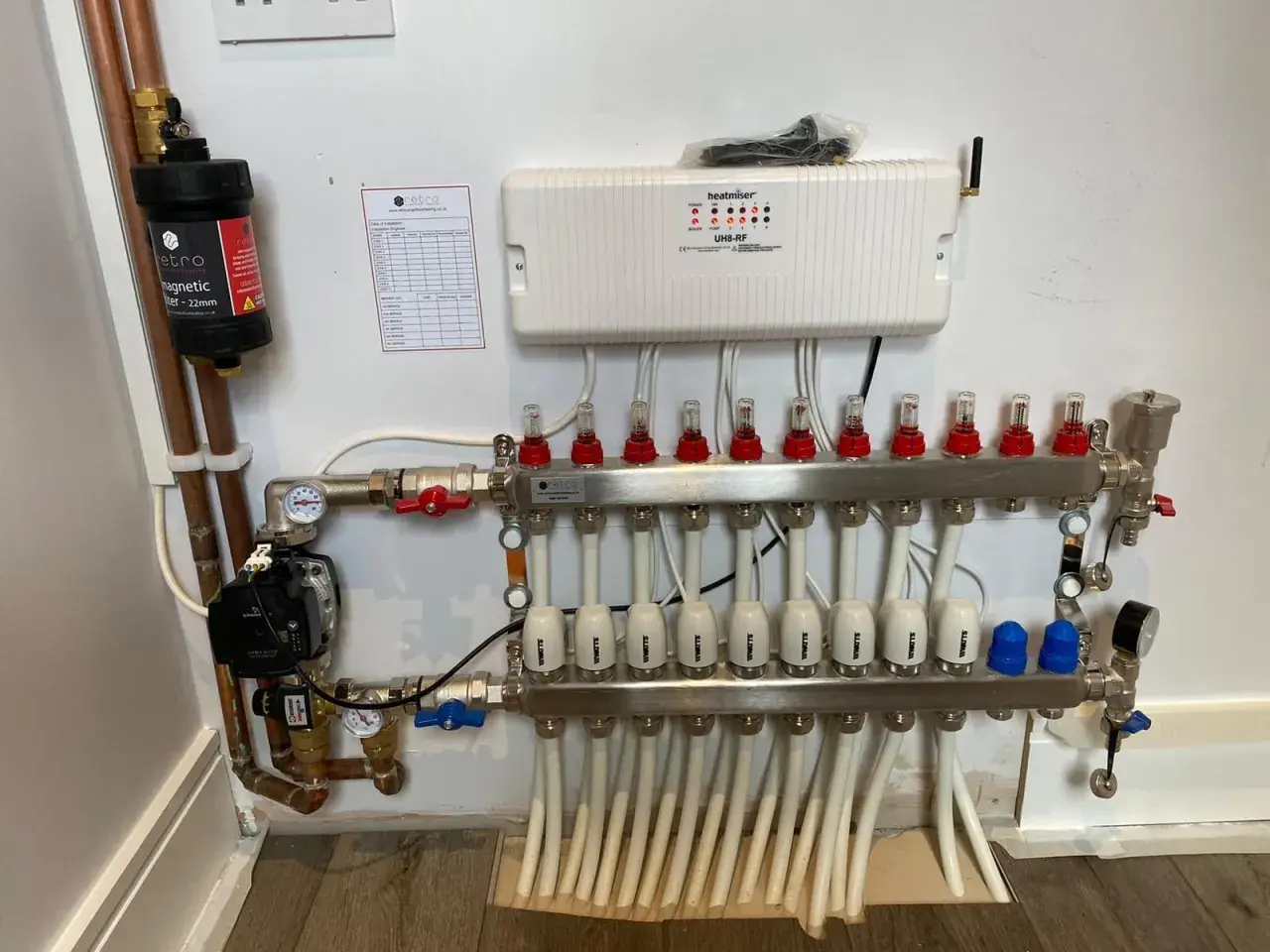

W instalacjach wodnych zasada jest podobna, ale praktyka bywa trochę inna. Czujnik podłogowy częściej pełni wtedy rolę ogranicznika temperatury niż jedynego źródła sterowania, więc jego położenie musi być naprawdę reprezentatywne dla miejsca, w którym użytkownik odczuwa ciepło. To ważne szczególnie przy płytkach, panelach i parkiecie, bo różne okładziny inaczej przewodzą ciepło i inaczej znoszą przegrzanie.
Jakie miejsce daje najdokładniejszy odczyt
Najdokładniejszy odczyt daje punkt, który jest średnią dla całego pola grzewczego, a nie jego skrajem. Jeśli podłoga ma różne strefy pracy, na przykład przy dużym oknie, przy wejściu albo pod zabudową kuchenną, sensor nie powinien trafić w miejsce, gdzie temperatura będzie odbiegała od reszty pomieszczenia. Inaczej sterownik będzie odcinał grzanie za wcześnie albo przeciągał dogrzewanie tam, gdzie nie powinien.
W praktyce trzymam się kilku prostych reguł. Sensor powinien być:
- w środku ogrzewanego pola, a nie przy krawędzi;
- w miejscu, które nie jest zasłonięte stałą zabudową;
- z dala od punktów, gdzie podłoga może łapać nietypową temperaturę, na przykład przy kominku, dużym przeszkleniu albo drzwiach balkonowych;
- umieszczony tak, by jego reakcja była szybka, ale nie przesadnie nerwowa.
Jeżeli sterownik ma obsługiwać podłogę w łazience, kuchni albo salonie z panelami, ten punkt nabiera jeszcze większego znaczenia. Przy delikatniejszych okładzinach podłogowych nie chodzi wyłącznie o komfort. Chodzi też o ochronę materiału przed zbyt wysoką temperaturą, bo to właśnie ona najczęściej skraca żywotność wykończenia.
Czego unikać, bo psuje pracę sterownika
Większość problemów nie wynika z samego czujnika, tylko z tego, że ktoś położył go w złym miejscu albo w złej rurce. Najgorszy scenariusz to sensor oparty bezpośrednio na przewodzie grzejnym, przewód czujnika poprowadzony razem z zasilaniem albo końcówka peszla zalana zaprawą. Wtedy pomiar robi się przypadkowy, a wymiana po latach bywa prawie niemożliwa.
| Błąd montażowy | Co się dzieje | Jak zrobić to lepiej |
|---|---|---|
| Czujnik dotyka przewodu grzejnego | Sterownik widzi zawyżoną temperaturę i za wcześnie odcina grzanie | Ułóż końcówkę dokładnie między przewodami |
| Sensor biegnie w tej samej rurce co zasilanie | Trudniej go wymienić, rośnie ryzyko uszkodzenia i błędnego prowadzenia przewodów | Stosuj osobny peszel dla czujnika |
| Rurka nie ma zaślepionego końca | Do środka dostaje się klej lub zaprawa | Zabezpiecz końcówkę przed zalaniem |
| Czujnik jest przy samej krawędzi strefy grzewczej | Odczyt nie pokazuje realnej temperatury całej podłogi | Przenieś go do centralnej części pola |
| Brak testu przed zalaniem | Usterka wychodzi dopiero po położeniu posadzki | Sprawdź czujnik przed i po montażu |
Warto też pamiętać o głębokości. Zbyt płytki montaż może powodować częste załączanie i wyłączanie ogrzewania, a zbyt głęboki spowalnia reakcję systemu. Dlatego czujnik powinien znaleźć się w górnej warstwie wylewki, blisko strefy pracy podłogi, ale nie tak płytko, by reagował na przypadkowe różnice w kleju czy warstwie wykończeniowej. Jeśli producent konkretnego systemu podaje własne wytyczne, to właśnie nimi trzeba się kierować.
Montaż czujnika krok po kroku
Jeżeli robię taki montaż od początku, rozpisuję go sobie bardzo prosto. To nie jest skomplikowane zadanie, ale wymaga dokładności, bo po zalaniu posadzki poprawki są już drogie i brudne.
- Wyznacz miejsce czujnika jeszcze przed ułożeniem kabli. Najlepiej na planie pomieszczenia, żeby później wiedzieć, gdzie dokładnie biegnie peszel.
- Poprowadź osobną rurkę ochronną od puszki lub termostatu do punktu pomiarowego. Najczęściej stosuje się peszel rzędu 12-13 mm, ale zawsze sprawdź wymagania konkretnego systemu.
- Zakończ rurkę od strony podłogi, żeby nie dostała się do niej zaprawa. To detal, który ratuje całą instalację.
- Ułóż końcówkę czujnika między przewodami grzejnymi, możliwie równo i bez kontaktu z kablem. Sensor ma „czytać” podłogę, nie przewód.
- Nie prowadź przewodu czujnika wspólnie z przewodem zasilającym. To podnosi ryzyko problemów serwisowych i utrudnia późniejszą wymianę.
- Sprawdź czujnik przed zalaniem i po zakończeniu prac. Jeśli sterownik pokazuje od razu sensowną temperaturę, oszczędzasz sobie późniejszej diagnostyki.
- Zrób zdjęcie i zaznacz punkt na rzucie pomieszczenia. Ja traktuję to jak obowiązkową część montażu, nie dodatek.
Przy remontach szczególnie doceniam jedną rzecz: jeśli peszel jest drożny i dobrze poprowadzony, wymiana sensora może zająć kilkanaście minut. Jeśli nie ma rurki albo ktoś ją zalał, zaczyna się kucie, a to już zupełnie inna historia.
Czujnik podłogowy czy powietrzny
To pytanie pojawia się częściej, niż się wydaje, bo nie każdy system potrzebuje tylko jednego typu pomiaru. Czujnik podłogowy mierzy temperaturę posadzki, a czujnik powietrzny reaguje na temperaturę w pomieszczeniu. W idealnym układzie te dwie rzeczy się uzupełniają: jeden pilnuje komfortu, drugi ogranicza temperaturę podłogi.
| Typ czujnika | Co mierzy | Kiedy jest najlepszy | Jego ograniczenie |
|---|---|---|---|
| Podłogowy | Temperaturę posadzki | Elektryczna podłogówka, łazienki, parkiet, strefy z limitem temperatury | Nie mówi wszystkiego o komforcie w całym pokoju |
| Powietrzny | Temperaturę w pomieszczeniu | Gdy priorytetem jest komfort cieplny i prostsze sterowanie | Jest podatny na przeciągi, słońce i lokalne źródła ciepła |
| Układ mieszany | Powietrze i podłogę | Gdy chcesz komfortu oraz ochrony okładziny podłogowej | Wymaga poprawnej konfiguracji sterownika |
W praktyce często najlepszym rozwiązaniem jest układ mieszany. Powietrze odpowiada za wygodę użytkownika, a sensor w podłodze pilnuje, by posadzka nie przekroczyła bezpiecznej wartości. Taki układ szczególnie dobrze sprawdza się tam, gdzie podłoga ma pracować z panelami, drewnem albo w pomieszczeniach, w których łatwo o przegrzanie strefowe. Nie zawsze trzeba go stosować, ale gdy sterownik to umożliwia, to zwykle jest to najbardziej rozsądny kompromis.
Jak zostawić sobie łatwą wymianę czujnika po latach
To jest ten etap, o którym inwestorzy myślą najmniej, a potem bardzo go doceniają. Czujnik może działać latami bez problemu, ale jeśli kiedyś padnie, dobrze przygotowana instalacja oszczędzi nerwów i kosztów. Ja zawsze zakładam, że serwis kiedyś będzie potrzebny, nawet jeśli dziś wszystko wygląda perfekcyjnie.
W praktyce warto zadbać o kilka rzeczy:
- zostawić drożną, osobną rurkę od puszki do miejsca czujnika;
- nie zalewać końcówki peszla klejem ani zaprawą;
- zapisać model sensora i typ sterownika, żeby później dobrać zgodny zamiennik;
- zrobić zdjęcia przed zalaniem i przed położeniem okładziny;
- oznaczyć na rzucie pomieszczenia trasę peszla oraz punkt czujnika;
- jeśli to możliwe, zostawić niewielki zapas przewodu przy termostacie.
Przy nowym remoncie to są drobiazgi. Przy awarii po kilku latach stają się różnicą między szybką wymianą a ciężką ingerencją w posadzkę. I właśnie dlatego najrozsądniej montować czujnik tak, jakby kiedyś miał być wyjęty i zastąpiony nowym bez niszczenia podłogi. Jeśli trzymasz się zasady: środek strefy, między przewodami, w osobnej rurce i z dokumentacją, instalacja będzie dużo bardziej przewidywalna i po prostu wygodniejsza w użytkowaniu.
