Podłączenie falownika do silnika 3-fazowego to kluczowy krok w wielu aplikacjach przemysłowych. Właściwe podłączenie zapewnia nie tylko efektywność działania, ale również bezpieczeństwo systemu. W tym artykule przedstawimy, jak krok po kroku podłączyć falownik, aby uniknąć najczęstszych błędów. Zrozumienie podstawowych zasad oraz dokładne przestrzeganie instrukcji są niezbędne dla prawidłowego funkcjonowania urządzenia.
Ważne jest, aby przed przystąpieniem do podłączenia falownika, zapoznać się z tabliczką znamionową silnika oraz wybrać odpowiednie narzędzia i materiały. W artykule omówimy również, jak skonfigurować falownik oraz jakie zasady bezpieczeństwa należy przestrzegać podczas instalacji. Dzięki temu, każdy użytkownik będzie mógł zrealizować podłączenie w sposób profesjonalny i bezpieczny.
Kluczowe informacje:- Sprawdź tabliczkę znamionową silnika, aby ustalić odpowiednie napięcie zasilania.
- Podłącz przewody zasilające L1, L2, L3 do falownika zgodnie z oznaczeniami.
- Silnik należy podłączyć do zacisków falownika U/T1, V/T2, W/T3.
- Uziemienie falownika i silnika powinno być podłączone do centralnego punktu uziemienia.
- Unikaj stosowania dodatkowych wyłączników między falownikiem a silnikiem.
- Upewnij się, że wszystkie przewody są odpowiednio zabezpieczone i zaciskane.
- Sprawdź instrukcję falownika, aby upewnić się, że konfiguracja jest poprawna.
Jak przygotować się do podłączenia falownika do silnika 3-fazowego?
Przygotowanie do podłączenia falownika do silnika 3-fazowego zaczyna się od wyboru odpowiedniego falownika. Kluczowe jest, aby falownik miał odpowiednią moc i był kompatybilny z napięciem silnika. Dobrze jest również zwrócić uwagę na dodatkowe funkcje, takie jak możliwość regulacji częstotliwości czy zabezpieczenia przeciążeniowe. Zrozumienie specyfikacji silnika oraz wymagań aplikacji pomoże w dokonaniu właściwego wyboru.
Po wyborze falownika, należy zebrać wszystkie niezbędne narzędzia i materiały do instalacji. Wśród nich powinny znaleźć się przewody zasilające, złącza, a także sprzęt ochronny, taki jak rękawice i okulary ochronne. Zabezpieczenie odpowiednich narzędzi przed rozpoczęciem pracy zapewni płynny proces instalacji i zwiększy bezpieczeństwo. Poniżej znajduje się lista kluczowych narzędzi i materiałów potrzebnych do podłączenia falownika.
Wybór odpowiedniego falownika dla silnika 3-fazowego
Wybierając falownik dla silnika 3-fazowego, należy zwrócić uwagę na kilka istotnych kryteriów. Przede wszystkim, moc falownika powinna być dostosowana do mocy silnika, aby zapewnić efektywne działanie. Kolejnym ważnym aspektem jest kompatybilność napięcia, co oznacza, że falownik musi obsługiwać napięcie zasilania silnika. Dodatkowo, warto rozważyć funkcje, takie jak możliwość programowania i monitorowania, które mogą zwiększyć elastyczność i wydajność systemu.
Narzędzia i materiały potrzebne do instalacji
Do prawidłowego podłączenia falownika do silnika 3-fazowego niezbędne będą określone narzędzia i materiały. Wśród nich znajdują się przewody zasilające, które powinny być odpowiednio dobrane do mocy falownika. Złącza umożliwiające połączenie przewodów oraz sprzęt ochronny, taki jak rękawice i okulary, są również kluczowe dla bezpieczeństwa podczas pracy. Dobrze jest mieć również multimetr do pomiarów elektrycznych oraz śrubokręt do montażu. Poniżej znajduje się lista niezbędnych narzędzi i materiałów.
- Przewody zasilające o odpowiedniej mocy
- Złącza do przewodów
- Sprzęt ochronny (rękawice, okulary)
- Multimetr do pomiarów elektrycznych
- Śrubokręt do montażu
Jak prawidłowo podłączyć falownik do silnika 3-fazowego?
Podłączenie falownika do silnika 3-fazowego wymaga precyzyjnego wykonania kilku kluczowych kroków. Pierwszym zadaniem jest sprawdzenie tabliczki znamionowej silnika, aby upewnić się, że falownik jest odpowiednio dobrany do jego parametrów. Następnie, należy przygotować przewody zasilające i upewnić się, że są one właściwie oznaczone. Ważne jest, aby zachować porządek w instalacji oraz stosować się do zasad bezpieczeństwa, aby uniknąć uszkodzeń sprzętu oraz zagrożeń dla użytkowników.
W kolejnym kroku, podłączenie przewodów do falownika również wymaga uwagi. Każdy przewód zasilający powinien być podłączony do odpowiednich zacisków falownika, zgodnie z ich oznaczeniem. Właściwe podłączenie przewodów jest kluczowe dla prawidłowego działania silnika. Po zakończeniu tego etapu, można przejść do podłączenia silnika do falownika, co będzie omówione w następnej sekcji. Upewnij się, że wszystkie połączenia są solidne i dobrze zabezpieczone, aby zminimalizować ryzyko awarii.
Krok po kroku: Podłączenie przewodów zasilających
Podłączanie przewodów zasilających do falownika powinno odbywać się zgodnie z określonymi zasadami. Przewody L1, L2 i L3 należy podłączyć do odpowiednich zacisków falownika, które zazwyczaj są oznaczone jako R/L1, S/L2, T/L3. Przed przystąpieniem do podłączenia, upewnij się, że zasilanie jest wyłączone, aby zminimalizować ryzyko porażenia prądem. Po podłączeniu, sprawdź, czy wszystkie przewody są dobrze osadzone w zaciskach, co zapewni stabilność połączeń i prawidłowe działanie falownika.
Krok po kroku: Podłączenie przewodów silnika do falownika

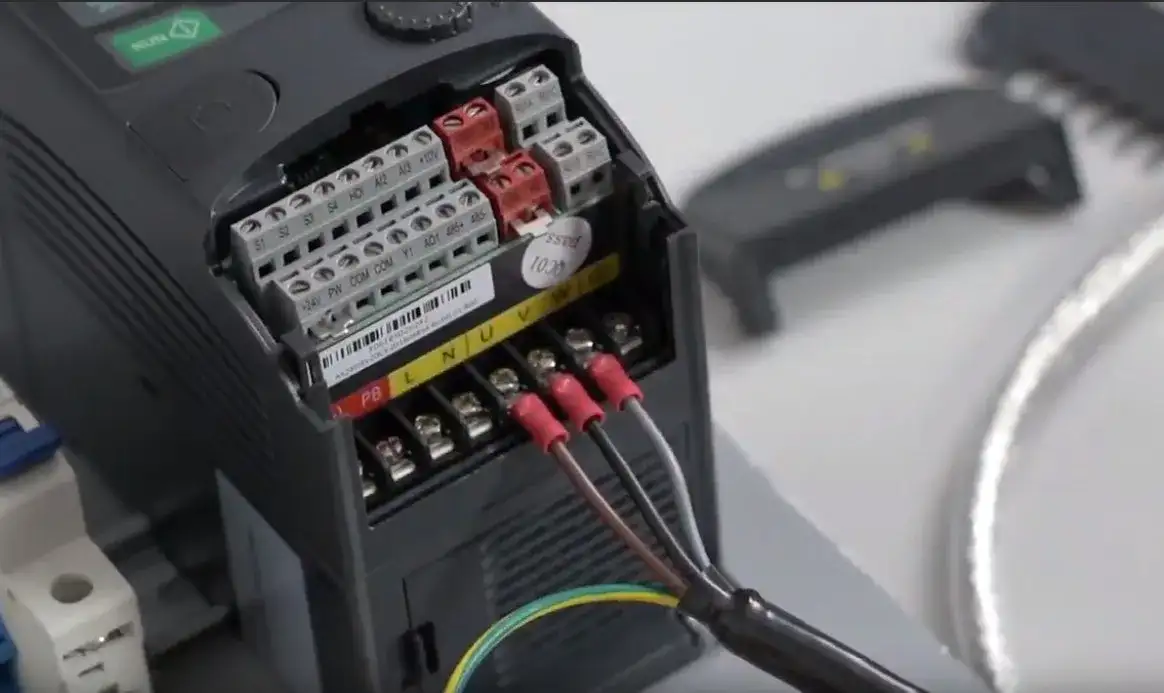

Podłączenie przewodów silnika do falownika jest kluczowym etapem w procesie instalacji. Należy upewnić się, że przewody są odpowiednio oznaczone i przygotowane do podłączenia. Silnik powinien być podłączony do zacisków falownika oznaczonych jako U/T1, V/T2, W/T3. Ważne jest, aby zachować poprawną kolejność podłączenia, aby uniknąć problemów z działaniem silnika. Po podłączeniu, sprawdź, czy wszystkie przewody są mocno osadzone i zabezpieczone, co zapewni stabilność i bezpieczeństwo podczas pracy urządzenia.
Ustawienia parametrów falownika do silnika 3-fazowego
Aby falownik działał optymalnie z silnikiem 3-fazowym, konieczne jest skonfigurowanie odpowiednich parametrów. Kluczowe ustawienia obejmują częstotliwość pracy, która powinna być dostosowana do specyfikacji silnika, oraz napięcie, które musi być zgodne z wymaganiami zarówno falownika, jak i silnika. Warto również zwrócić uwagę na ustawienia momentu obrotowego, które mogą być kluczowe w zależności od zastosowania silnika. Każdy falownik ma swoje unikalne menu konfiguracyjne, dlatego ważne jest, aby zapoznać się z instrukcją obsługi, aby prawidłowo ustawić wszystkie parametry.
Testowanie i kalibracja po podłączeniu
Po zakończeniu podłączenia falownika do silnika 3-fazowego konieczne jest przeprowadzenie testów oraz kalibracji, aby upewnić się, że wszystko działa poprawnie. Należy zacząć od uruchomienia silnika na niskich obrotach i obserwować jego zachowanie, zwracając uwagę na wszelkie nieprawidłowości. Ważne jest również, aby sprawdzić, czy falownik poprawnie reaguje na zmiany ustawień, takie jak zmiana częstotliwości. Regularne testowanie i kalibracja pozwalają na wczesne wykrycie potencjalnych problemów, co może zapobiec poważniejszym awariom w przyszłości.
Czytaj więcej: Fotowoltaika o czym nie mówią monterzy: ukryte koszty i problemy
Jak unikać najczęstszych błędów podczas instalacji?
Podczas instalacji falownika do silnika 3-fazowego łatwo popełnić kilka typowych błędów, które mogą prowadzić do problemów z działaniem systemu. Jednym z najczęstszych błędów jest niewłaściwe podłączenie przewodów, co może skutkować uszkodzeniem zarówno falownika, jak i silnika. Ważne jest, aby przed rozpoczęciem instalacji dokładnie zapoznać się z instrukcją obsługi oraz schematem podłączenia. Innym częstym błędem jest pomijanie uziemienia, co może prowadzić do niebezpiecznych sytuacji elektrycznych. Zrozumienie i unikanie tych pułapek jest kluczowe dla sukcesu instalacji.
Innym powszechnym błędem jest używanie niewłaściwych narzędzi lub materiałów, co może prowadzić do niepewnych połączeń. Upewnij się, że używasz odpowiednich przewodów i złączek, które są zgodne z wymaganiami falownika i silnika. Dodatkowo, nieprawidłowe ustawienie parametrów falownika, takich jak częstotliwość czy napięcie, może negatywnie wpłynąć na wydajność silnika. Warto również regularnie sprawdzać połączenia po zakończeniu instalacji, aby upewnić się, że wszystko jest w porządku.
Typowe błędy w podłączeniu falownika do silnika
Podczas podłączania falownika do silnika 3-fazowego można napotkać kilka typowych błędów, które mogą prowadzić do poważnych problemów. Należy zwrócić uwagę na błędne podłączenie przewodów, co może skutkować odwrotną polaryzacją, a tym samym uszkodzeniem sprzętu. Często zdarza się również, że instalatorzy pomijają etapy sprawdzania, czy silnik jest zgodny z parametrami falownika, co może prowadzić do niewłaściwego działania systemu. Dodatkowo, nieprzestrzeganie zasad bezpieczeństwa, takich jak odpowiednie uziemienie, może skutkować poważnymi zagrożeniami dla zdrowia i życia.
Jak rozwiązywać problemy z podłączeniem falownika?
Rozwiązywanie problemów związanych z podłączeniem falownika do silnika 3-fazowego wymaga systematycznego podejścia. Pierwszym krokiem jest sprawdzenie wszystkich połączeń, aby upewnić się, że są one prawidłowe i mocne. Warto również zweryfikować ustawienia falownika, aby upewnić się, że parametry, takie jak napięcie i częstotliwość, są zgodne z wymaganiami silnika. Jeśli falownik nie działa prawidłowo, należy przeprowadzić testy diagnostyczne, które pomogą zidentyfikować potencjalne problemy. W przypadku trudności z rozwiązaniem problemu, warto skonsultować się z fachowcem lub producentem sprzętu.
Jak zapewnić bezpieczeństwo podczas podłączania falownika?
Bezpieczeństwo jest kluczowym aspektem podczas podłączania falownika do silnika 3-fazowego. Przede wszystkim, zawsze należy wyłączać zasilanie przed rozpoczęciem jakichkolwiek prac instalacyjnych. Używanie odpowiednich narzędzi i materiałów, które spełniają normy bezpieczeństwa, jest równie ważne. Należy również pamiętać o stosowaniu odzieży ochronnej oraz rękawic, aby zminimalizować ryzyko wypadków. Dobrą praktyką jest również oznaczenie strefy roboczej, aby uniknąć przypadkowego wejścia osób postronnych w obszar, gdzie prowadzone są prace.
Ważnym elementem bezpieczeństwa jest także zapewnienie odpowiedniego uziemienia falownika i silnika. Uziemienie powinno być wykonane zgodnie z lokalnymi przepisami i normami, aby zminimalizować ryzyko porażenia prądem. Regularne przeglądy i konserwacja sprzętu również przyczyniają się do zwiększenia bezpieczeństwa. Warto również zapoznać się z instrukcją obsługi falownika oraz silnika, aby być świadomym wszelkich zaleceń dotyczących bezpieczeństwa i użytkowania.
Jak monitorować wydajność falownika i silnika po instalacji?
Po zakończeniu instalacji falownika i silnika 3-fazowego kluczowe jest monitorowanie ich wydajności, aby zapewnić optymalną pracę systemu. Warto zainwestować w systemy monitorowania, które pozwalają na bieżąco śledzić parametry pracy, takie jak napięcie, prąd oraz częstotliwość. Dzięki temu można szybko zidentyfikować ewentualne problemy, zanim staną się one poważne. Wykorzystanie technologii IoT (Internet of Things) do zdalnego monitorowania falowników i silników staje się coraz bardziej popularne, umożliwiając inżynierom i technikom dostęp do danych w czasie rzeczywistym, co zwiększa efektywność zarządzania i konserwacji.
Dodatkowo, regularna analiza danych z monitoringu może pomóc w wykrywaniu trendów, które mogą wskazywać na potrzebę konserwacji lub wymiany komponentów. Dzięki temu można zminimalizować przestoje i zwiększyć żywotność sprzętu. Warto również rozważyć implementację systemów diagnostycznych, które mogą automatycznie wykrywać i raportować nieprawidłowości w działaniu falownika i silnika, co pozwala na szybszą reakcję i eliminację problemów.
