W takim układzie liczy się nie tylko sam kolektor, ale cały obieg: od dachu, przez pompę i zabezpieczenia, aż po wężownicę w zasobniku. To właśnie dlatego pytanie, jak podłączyć kolektor słoneczny ciśnieniowy do bojlera, sprowadza się w praktyce do dobrze dobranego schematu hydraulicznego, a nie do „wpięcia dwóch rur”. Poniżej pokazuję, jak zrobić to sensownie, bezpiecznie i tak, żeby instalacja naprawdę pracowała na oszczędność ciepłej wody.
Najpierw dobierz właściwy układ, dopiero potem łącz elementy
- W instalacji ciśnieniowej kolektor pracuje w zamkniętym obiegu z glikolem, a nie bezpośrednio z wodą użytkową.
- Bojler musi mieć wężownicę solarną albo zewnętrzny wymiennik ciepła, inaczej nie odbierze energii z kolektora.
- Potrzebujesz też grupy pompowej, sterownika, naczynia przeponowego, zaworu bezpieczeństwa i zaworu mieszającego.
- Najczęściej dolna część zasobnika jest ładowana energią z kolektora, a górna może być dogrzewana drugim źródłem.
- Ciśnienie w układzie dobiera się do różnicy wysokości między kolektorem a zasobnikiem, a nie „na oko”.
- Jeśli nie masz doświadczenia z hydrauliką solarną, montaż lepiej zlecić instalatorowi niż poprawiać po kilku miesiącach błędy w układzie.
Co naprawdę łączysz w układzie ciśnieniowym
W układzie ciśnieniowym nie prowadzisz wody użytkowej przez dach. Krąży tam czynnik solarny, najczęściej glikol propylenowy, który odbiera ciepło z kolektora i przekazuje je do zasobnika przez wężownicę. To ważne rozróżnienie, bo zwykły bojler bez wężownicy nie ma jak przyjąć tej energii, a próba podłączenia „na skróty” kończy się po prostu źle działającą instalacją.
Z mojego doświadczenia najwięcej problemów nie robi sam kolektor, tylko brak zrozumienia roli poszczególnych elementów. Jeśli układ ma działać stabilnie, każdy z nich musi mieć swoje miejsce i swoją funkcję.
| Element | Rola w instalacji | Na co uważać |
|---|---|---|
| Kolektor słoneczny | Odbiera energię z promieniowania i przekazuje ją do czynnika solarnego. | Nie może być zacieniony i powinien być zamontowany pod sensownym kątem. |
| Wężownica solarna w bojlerze | Przenosi ciepło z glikolu do wody użytkowej. | W zwykłym zasobniku bez wężownicy nie ma poprawnego miejsca odbioru ciepła. |
| Grupa pompowa | Wymusza obieg, kontroluje przepływ i zwykle mieści armaturę serwisową. | Źle ustawiony przepływ szybko obniża uzysk albo utrudnia odpowietrzenie. |
| Naczynie przeponowe | Kompensuje rozszerzalność cieczy przy wzroście temperatury. | Zbyt małe albo źle ustawione daje skoki ciśnienia. |
| Zawór bezpieczeństwa | Chroni instalację przed nadmiernym wzrostem ciśnienia. | W układach solarnych często pracuje na poziomie 6 bar. |
| Sterownik i czujniki | Uruchamiają pompę wtedy, gdy kolektor ma realną przewagę temperatury. | Źle umieszczone czujniki potrafią całkowicie rozstroić pracę układu. |
Jeśli bojler ma dwie wężownice, zwykle solar trafia do dolnej, a górna zostaje dla kotła, grzałki albo innego źródła ciepła. Taki układ daje lepszą pracę warstwową, czyli najpierw dogrzewa zimniejszą część zbiornika, a dopiero potem resztę. Skoro wiadomo już, co ma być połączone, można przejść do samego schematu i kolejności prac.

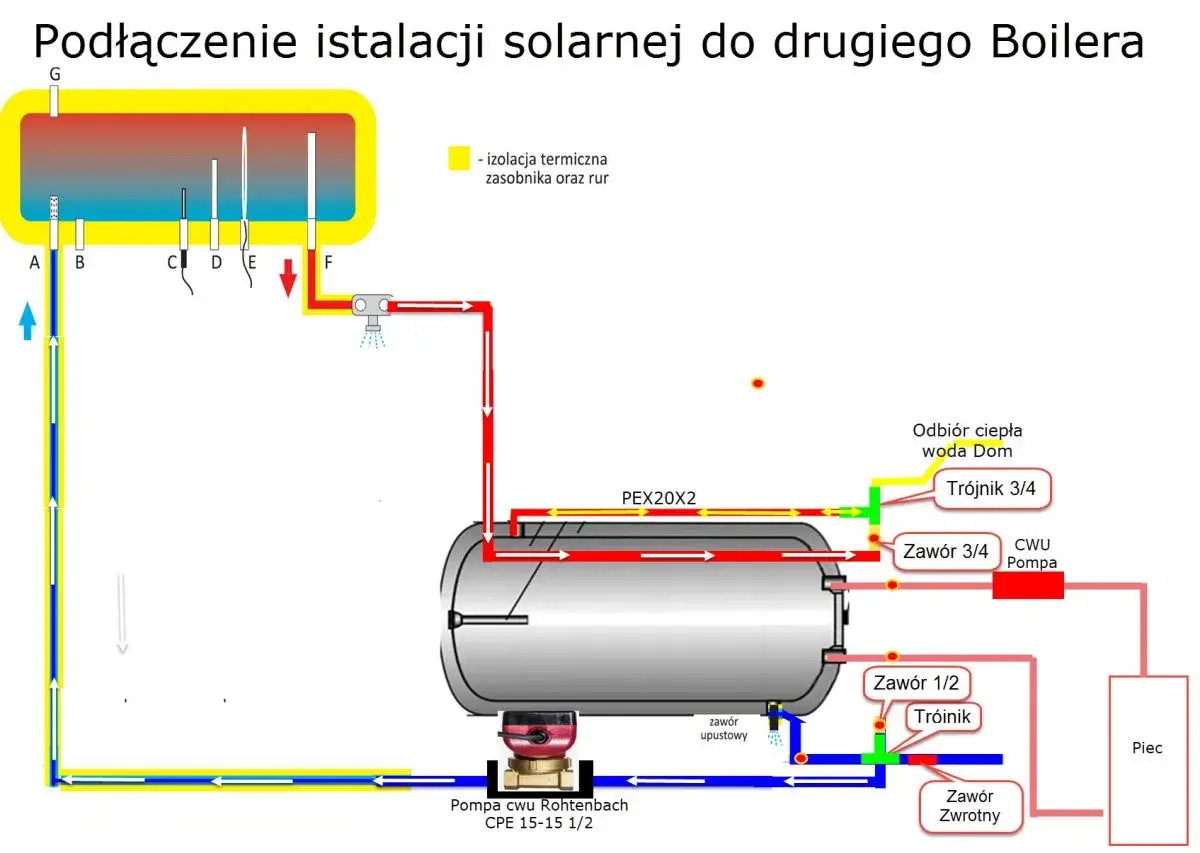

Jak wygląda poprawny schemat podłączenia
Najpierw montuje się kolektor w miejscu z dobrym nasłonecznieniem, a potem prowadzi się dwa dobrze zaizolowane przewody do pomieszczenia technicznego. Dla pracy całorocznej rozsądny kompromis to zwykle kąt około 30-45 stopni i orientacja na południe lub blisko południa. Gdy kolektor jest zbyt płaski, zyskujesz więcej latem; gdy zbyt stromy, lepiej pracuje zimą, ale całościowo trzeba patrzeć na profil zużycia wody w domu.
- Zamontuj kolektor na dachu, stelażu albo gruncie tak, by nie wpadał w cień od komina, drzewa lub lukarny.
- Poprowadź izolowane przewody solarne do grupy pompowej przy zasobniku, możliwie najkrótszą i najprostszą trasą.
- Po stronie kolektora podłącz zasilanie i powrót zgodnie ze schematem producenta konkretnego zestawu; w praktyce często zasilanie wchodzi przez odpowietrzany trójnik, a powrót wraca do wyższego króćca grupy.
- Po stronie bojlera podłącz obieg do wężownicy solarnej, zwykle do dolnej strefy zasobnika, żeby solar ładował najpierw najchłodniejszą wodę.
- Zamontuj czujnik temperatury na kolektorze i drugi w dolnej części zasobnika, bo sterownik działa na różnicy temperatur.
- Wstaw naczynie przeponowe, zawór bezpieczeństwa, manometr i elementy napełniania oraz spustu tam, gdzie da się je potem wygodnie serwisować.
- Napełnij obieg glikolem, usuń powietrze, ustaw ciśnienie robocze i sprawdź, czy pompa uruchamia się dopiero przy rzeczywistej przewadze temperatury kolektora.
Jedna praktyczna rzecz, którą zawsze sprawdzam: rury na poddaszu i w strefach nieogrzewanych muszą być naprawdę dobrze zaizolowane. Kilka metrów słabej izolacji potrafi zjeść część zysku bardziej skutecznie niż słabszy dzień pogodowy. Dobry schemat nie zadziała jednak zbyt małym albo źle dobranym zasobnikiem, więc następny krok to dobór pojemności.
Jak dobrać bojler i wielkość kolektorów do domu
Tu najłatwiej popełnić kosztowny błąd. Za mały zasobnik powoduje szybkie przegrzewanie i częste wejście w ograniczenia pracy, a za duży tylko podnosi koszt inwestycji, jeśli dom realnie nie zużywa tyle ciepłej wody. Dobór musi wynikać z liczby domowników, nawyków korzystania z wody i tego, czy solar ma tylko wspierać c.w.u., czy pracować bardziej intensywnie przez większą część roku.
Vaillant podaje, że dla 3-osobowej rodziny dzienne zapotrzebowanie na ciepłą wodę o temperaturze 45°C wynosi średnio około 180 litrów, więc dwa kolektory płaskie są dla takiego domu sensownym punktem startowym. To dobry przykład, bo pokazuje prostą zasadę: nie projektuje się instalacji „na zapas” bez końca, tylko pod realny profil zużycia.
| Liczba domowników | Przykładowy zasobnik | Typowy zestaw kolektorów | Kiedy to ma sens |
|---|---|---|---|
| 2-4 osoby | 200 l | 2 kolektory, około 4,12 m² | Mały lub średni dom, umiarkowane zużycie c.w.u. |
| 4-6 osób | 300 l | 3 kolektory, około 6,18 m² | Rodzina z większym poborem wody i dłuższą pracą instalacji w sezonie |
| 5-8 osób | 400 l | 3 kolektory, około 7,86 m² | Większy dom, kilka łazienek, wyższy komfort poboru |
| 7-10 osób | 500 l | 4 kolektory, około 10,48 m² | Duże zużycie albo instalacja przygotowana pod większy pobór |
Te wartości traktuję jako praktyczne widełki, a nie sztywny dogmat. Jeśli dom ma bardzo oszczędne zużycie wody, czasem wystarczy mniejszy zestaw; jeśli w domu jest wanna, kilka punktów poboru i długie kąpiele, lepiej od razu przewidzieć większy zasobnik. Złe dobranie pojemności zwykle wychodzi dopiero po pierwszym sezonie, dlatego lepiej policzyć to zawczasu niż później walczyć z przegrzewaniem albo niedogrzaniem. Skoro to jasne, warto przejść do błędów, które najczęściej niszczą efekt całej inwestycji.
Najczęstsze błędy, które obniżają uzysk albo psują bezpieczeństwo
W tej instalacji drobiazgi potrafią mieć zaskakująco duży wpływ. Często widzę układy, które technicznie są „podłączone”, ale w praktyce działają słabo, bo ktoś pominął jedną z rzeczy, bez których solar nie ma prawa pracować stabilnie.
- Podłączenie do zwykłego bojlera bez wężownicy solarnej albo bez wymiennika.
- Zbyt długa, słabo zaizolowana trasa rur między kolektorem a zasobnikiem.
- Brak naczynia przeponowego albo ustawienie ciśnienia bez uwzględnienia wysokości instalacji.
- Brak zaworu mieszającego na wyjściu c.w.u., co zwiększa ryzyko poparzeń.
- Źle zamontowane czujniki temperatury, przez co sterownik uruchamia pompę w złym momencie.
- Niedostateczne odpowietrzenie po napełnieniu glikolem.
- Brak kontroli stanu glikolu po kilku latach pracy.
Tu bardzo ważna jest temperatura wody na wyjściu z zasobnika. W praktyce grzejemy wodę po to, żeby była użyteczna, ale nie po to, żeby stała się zagrożeniem. Temperatura powyżej 55°C może już powodować poważne oparzenia, a jednocześnie instalacja powinna umożliwiać okresowe dogrzanie wody powyżej 60°C z powodów sanitarnych. Dlatego zawór mieszający antypoparzeniowy nie jest dodatkiem „na wszelki wypadek”, tylko realnym zabezpieczeniem.
Na tym etapie widać też, że nie każdy układ musi być zbudowany identycznie. Właśnie dlatego warto porównać klasyczny obieg ciśnieniowy z rozwiązaniem drainback, zanim ktoś uzna jedno z nich za uniwersalnie najlepsze. Vaillant opisuje drainback jako system, w którym glikol spływa z kolektorów do zbiornika przelewowego po wyłączeniu pompy, dzięki czemu obieg nie pozostaje stale wypełniony cieczą. To zmienia sposób projektowania i serwisowania całej instalacji.
Ciśnieniowy czy układ drainback
Układ ciśnieniowy jest bardziej klasyczny i bardzo dobrze znany instalatorom. Daje dużą elastyczność, działa w wielu domach jednorodzinnych i nie wymaga przebudowy całej kotłowni, jeśli zasobnik ma odpowiednią wężownicę. Drainback bywa ciekawy tam, gdzie chcesz ograniczyć ryzyko stagnacji i uprościć ochronę kolektorów przed przegrzewaniem, ale wymaga dobrze przemyślanego projektu i kompatybilnych elementów.
| Cecha | Układ ciśnieniowy | Drainback |
|---|---|---|
| Obieg czynnika | Zawsze wypełniony glikolem pod ciśnieniem. | Glikol pracuje tylko wtedy, gdy pompa tłoczy go do kolektorów. |
| Zabezpieczenie przed przegrzaniem | Opiera się na projekcie, naczyniu przeponowym i zaworach. | Po wyłączeniu pompy czynnik spływa z kolektorów do zbiornika. |
| Elementy dodatkowe | Potrzebne są naczynie przeponowe i zawór bezpieczeństwa. | W typowym układzie nie stosuje się naczynia przeponowego w obiegu solarnym. |
| Trudność montażu | Niższa, jeśli instalator zna standardowy schemat. | Wyższa, bo trzeba zachować warunki spływu i odpowiedni dobór pompy. |
| Kiedy wybrać | Gdy chcesz sprawdzony, powszechny i elastyczny układ. | Gdy zależy ci na ograniczeniu stagnacji i masz właściwy zestaw komponentów. |
Jeśli miałbym doradzić najprościej, powiedziałbym tak: do typowego domu jednorodzinnego najczęściej wystarcza dobrze zaprojektowany układ ciśnieniowy. Drainback jest sensowny, ale nie jest „lepszy z definicji” dla każdego. W praktyce wygrywa to rozwiązanie, które jest najlepiej dopasowane do konkretnego zasobnika, dachu i sposobu użytkowania wody. Został jeszcze ostatni krok, czyli to, co trzeba sprawdzić po uruchomieniu i w czasie eksploatacji.
Jak utrzymać sprawność układu przez kilka sezonów bez niespodzianek
Po pierwszym uruchomieniu nie zostawiam instalacji samej sobie. Sprawdzam ciśnienie, przepływ, temperatury i to, czy pompa nie załącza się wtedy, kiedy nie powinna. Dobrze wykonany układ pracuje spokojnie, bez hałasów, bez wyrzucania glikolu i bez dziwnych skoków temperatury.
- Ustaw ciśnienie zgodnie z wysokością między kolektorem a bojlerem; praktyczna reguła to około 1,5 bar plus 0,1 bar na każdy metr różnicy wysokości.
- Sprawdź, czy zawór bezpieczeństwa i naczynie przeponowe są dobrane do objętości układu.
- Upewnij się, że odpowietrzenie działa i w obiegu nie zostały kieszenie powietrza.
- Zweryfikuj, czy czujniki temperatury siedzą w prawidłowych miejscach.
- Po kilku dniach pracy sprawdź, czy izolacja rur nie nagrzewa się nadmiernie i czy nie ma śladów wycieku.
- Co kilka lat skontroluj glikol, bo jego właściwości nie powinny być oceniane wyłącznie „na oko”.
W praktyce warto też pamiętać o serwisie po dłuższym okresie pracy. Co około 5 lat sensownie jest sprawdzić temperaturę krzepnięcia glikolu i jego pH, bo to właśnie te parametry mówią najwięcej o kondycji czynnika solarnego. Jeśli instalacja jest poprawnie zrobiona, nie powinna sprawiać problemów nawet przy dłuższych przerwach w korzystaniu z ciepłej wody, ale tylko wtedy, gdy od początku została dobrze zaprojektowana.
Jeżeli masz wątpliwość co do średnicy rur, pojemności naczynia albo miejsca wpięcia wężownicy, lepiej zatrzymać się na etapie projektu niż poprawiać gotową instalację. W solarach drobny błąd montażowy bardzo rzadko kończy się „tylko” spadkiem wydajności - częściej od razu uderza w bezpieczeństwo, trwałość albo komfort korzystania z ciepłej wody.
