W bojlerze awaria grzania najczęściej nie zaczyna się od spektakularnego uszkodzenia, tylko od prostego elementu: grzałki, termostatu albo połączenia elektrycznego. Poniżej pokazuję, jak bezpiecznie sprawdzić, czy grzałka działa, jak odczytać wynik miernika i kiedy problem leży gdzie indziej niż w samym elemencie grzejnym.
Najkrótsza droga do diagnozy grzałki w bojlerze
- Najpierw odłącz zasilanie i potwierdź brak napięcia.
- Zmierz opór między zaciskami grzałki, najlepiej po odpięciu jednego przewodu.
- Sprawdź, czy nie ma przebicia do obudowy, bo sam poprawny opór nie zamyka diagnozy.
- Jeśli grzałka jest dobra, winny bywa termostat, bezpiecznik termiczny albo przewody.
- Kamień kotłowy potrafi sprawić, że element elektrycznie działa, ale praktycznie słabo grzeje wodę.
Co naprawdę chcesz ustalić, gdy bojler przestał grzać
Nie zaczynam od samej grzałki, tylko od objawu. Inaczej diagnozuje się bojler, który w ogóle nie podgrzewa wody, inaczej taki, który grzeje tylko częściowo, a jeszcze inaczej urządzenie, które wybija zabezpieczenie po kilku minutach pracy. Te trzy scenariusze zwykle prowadzą do innych wniosków.
- Brak grzania w ogóle - często winne są zasilanie, termostat, bezpiecznik termiczny albo sama grzałka z przerwą.
- Woda jest letnia - grzałka może mieć osad z kamienia, styki mogą się grzać, a sterowanie może odcinać zasilanie za wcześnie.
- Wyzwala zabezpieczenie - podejrzenie pada na przebicie do obudowy, uszkodzoną izolację albo przewód, a nie tylko na sam opór elementu.
Jeśli najpierw zawęzisz objaw, pomiar miernikiem ma sens. W przeciwnym razie łatwo wymienić dobrą część i dalej nie mieć ciepłej wody.
Jak bezpiecznie sprawdzić grzałkę multimetrem

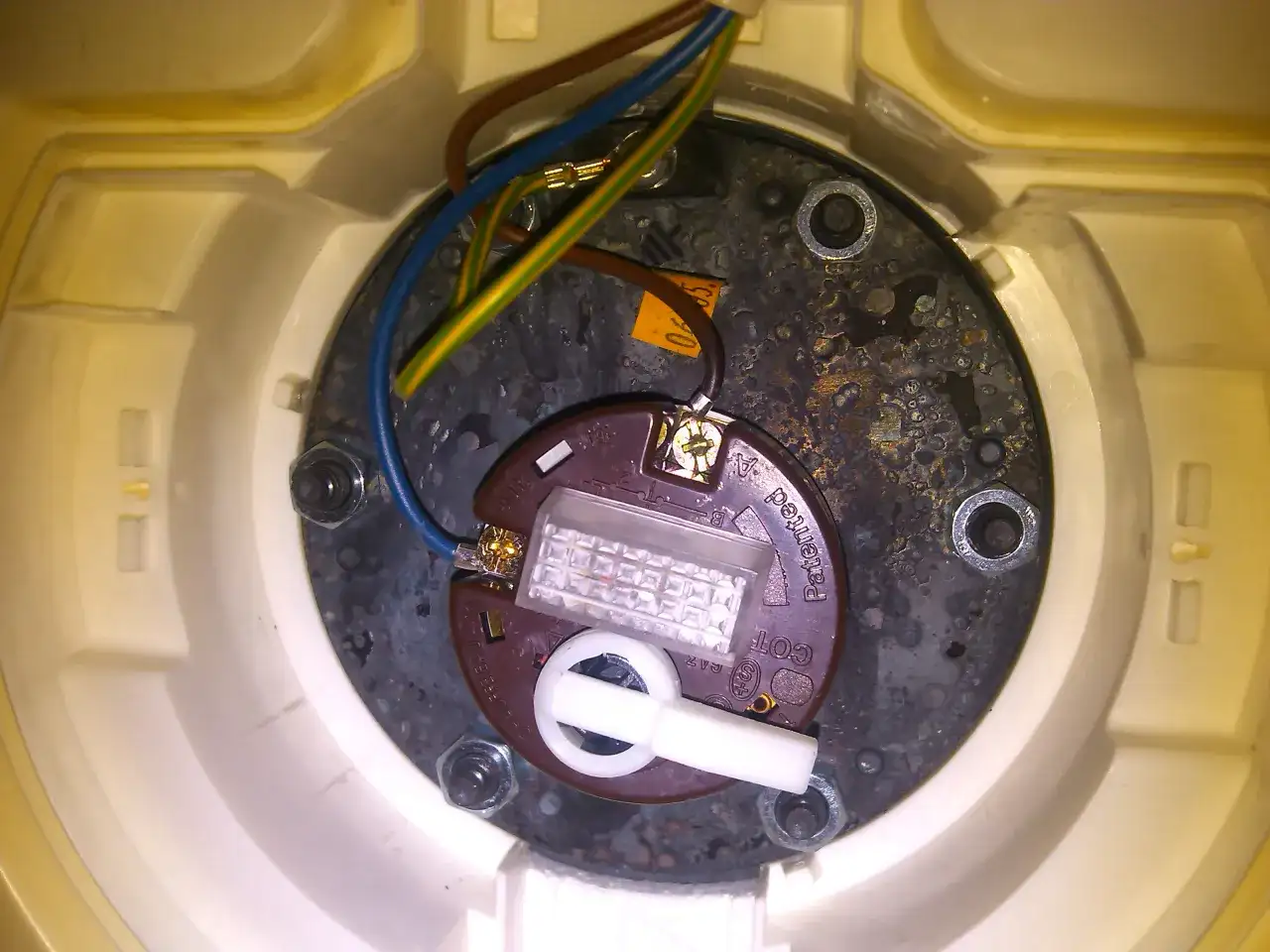

Ja zaczynam zawsze od odłączenia zasilania na bezpieczniku i sprawdzenia, czy na przewodach rzeczywiście nie ma napięcia. Dopiero potem otwieram osłonę i odpinam przynajmniej jeden przewód od grzałki, bo pomiar wykonany na podłączonym obwodzie potrafi wprowadzić w błąd.
Odłącz zasilanie i potwierdź brak napięcia
Wyłącz bojler na wyłączniku nadprądowym, a nie tylko pokrętłem termostatu. Jeśli masz tester napięcia albo multimetr, sprawdź, czy na zaciskach nie ma 230 V. To nie jest formalność - w bojlerze pracujesz przy urządzeniu zasilanym z sieci, więc pewność co do braku napięcia jest ważniejsza niż sam pomiar oporu.
Zmierz opór między zaciskami grzałki
Ustaw multimetr na pomiar rezystancji w omach i przyłóż sondy do dwóch zacisków elementu. Dla grzałki 230 V wynik powinien być niski, ale nie zerowy. Jeśli miernik pokazuje przerwę, OL albo bardzo dużą wartość, element jest najpewniej spalony. Jeśli pokazuje niemal 0 Ω, masz podejrzenie zwarcia, co także oznacza problem.
Przeczytaj również: Ile kosztuje bojler? Sprawdź ceny i wybierz najlepszy model
Sprawdź przebicie do obudowy
Drugi test jest równie ważny: jedna sonda na zacisk grzałki, druga na metalową obudowę lub kołnierz. Prawidłowy element nie powinien wykazywać przewodzenia. Jeżeli miernik pokazuje jakikolwiek sensowny odczyt, a nie nieskończoność, izolacja może być uszkodzona. To właśnie ten test odróżnia grzałkę „z oporem” od grzałki, która potrafi wywalać różnicówkę albo zachowywać się niestabilnie.
W praktyce cały pomiar zajmuje kilka minut, ale tylko wtedy, gdy robisz go w odpowiedniej kolejności. Następny krok to interpretacja tego, co widzisz na ekranie miernika.
Jak odczytać wyniki pomiaru
Najprościej korzystać ze wzoru R = U² / P, gdzie U to napięcie, a P moc grzałki. W typowym bojlerze 230 V opór zależy od mocy elementu, więc ten sam wynik nie będzie właściwy dla każdej grzałki. Drobne odchylenia są normalne, ale skrajne wartości już nie.
| Moc grzałki | Orientacyjny opór dla 230 V | Co zwykle oznacza wynik |
|---|---|---|
| 1500 W | około 35 Ω | Typowy wynik dla małych podgrzewaczy |
| 2000 W | około 26 Ω | Częsty zakres w domowych bojlerach |
| 2500 W | około 21 Ω | Wynik dla mocniejszych elementów |
| 3000 W | około 18 Ω | Grzałka powinna być jeszcze w normie |
| 4500 W | około 12 Ω | Wynik dla bardzo mocnych układów grzejnych |
Jeśli odczyt jest wyraźnie wyższy niż orientacyjny albo urządzenie pokazuje przerwę, grzałka jest uszkodzona. Jeśli wynik jest dużo niższy niż powinien, również nie traktowałbym tego jako dobrego znaku. Z kolei brak przewodzenia między zaciskami a obudową to minimum, którego oczekuję od sprawnego elementu.
Tu właśnie często kończy się szybka diagnoza. Jeżeli grzałka ma poprawny opór, trzeba sprawdzić resztę układu, bo źródło problemu bywa gdzie indziej.
Co jeszcze może sprawiać wrażenie uszkodzonej grzałki
W bojlerach rzadko psuje się tylko jedna rzecz. Bardzo często grzałka jest dobra, ale napięcie nie dociera do niej wtedy, kiedy powinno, albo element przegrzewa się przez osad i sterowanie odcina zasilanie wcześniej, niż trzeba.
- Termostat - jeśli nie zamyka obwodu, grzałka pozostaje bez napięcia mimo prawidłowego oporu.
- Bezpiecznik termiczny - po przegrzaniu potrafi trwale przerwać obwód; to częsta przyczyna braku grzania.
- Kamień kotłowy - działa jak izolator, więc element może pobierać prąd, ale słabo oddawać ciepło do wody.
- Przypalone złącza lub luźne przewody - pod obciążeniem robią spadek napięcia i grzałka grzeje słabiej, niż powinna.
- Elektronika sterująca - w nowszych bojlerach przekaźnik, czujnik temperatury albo płyta potrafią zatrzymać grzanie bez winy samego elementu.
Jeżeli bojler ma prostą konstrukcję, najczęściej wystarczy test termostatu i przewodów. W modelach z elektroniką dochodzi jeszcze sprawdzenie czujnika temperatury i sygnału sterującego. To ważne, bo sam poprawny pomiar oporu grzałki nie kończy diagnostyki.
Najczęstsze błędy przy diagnozie, które prowadzą do złego wniosku
Najwięcej pomyłek widzę wtedy, gdy ktoś opiera się na jednym pomiarze i wyciąga z niego zbyt daleko idący wniosek. Miernik pomaga, ale tylko wtedy, gdy używasz go we właściwy sposób.
- Pomiar z podłączonymi przewodami - wynik może iść przez termostat albo inne elementy obwodu, więc nie mówi prawdy o samej grzałce.
- Brak sprawdzenia napięcia przed pracą - to błąd bezpieczeństwa, nie tylko diagnostyki.
- Oglądanie tylko oporu między zaciskami - grzałka może mieć poprawny opór, a jednocześnie przebicie do obudowy.
- Mylenie osadu z awarią elektryczną - kamień potrafi osłabić grzanie bez całkowitego uszkodzenia elementu.
- Wymiana części bez sprawdzenia termostatu - jeśli termostat nie załącza obwodu, nowa grzałka nic nie zmieni.
W instalacjach 230 V taki błąd kończy się zwykle stratą czasu. W większych bojlerach albo układach 400 V ryzyko rośnie, bo dochodzi więcej przewodów, więcej elementów pośrednich i więcej miejsc, w których można się pomylić.
Zanim kupisz nową grzałkę, sprawdź jeszcze te dwa elementy
Jeśli grzałka ma prawidłowy opór i nie ma przebicia do obudowy, nie wymieniałbym jej w ciemno. Najpierw sprawdzam, czy termostat faktycznie podaje zasilanie oraz czy bezpiecznik termiczny nie przerwał obwodu po wcześniejszym przegrzaniu. To dwa testy, które bardzo często rozstrzygają sprawę bez niepotrzebnych kosztów.
Druga rzecz to stan samego kołnierza, przewodów i osadów. Jeśli styki są przypalone, a element obrósł kamieniem, naprawa może wymagać czegoś więcej niż samej wymiany spirali grzejnej. Wtedy lepiej od razu ocenić cały zespół grzewczy, zamiast wracać do problemu po kilku tygodniach.
W praktyce najważniejsze jest to, żeby nie zatrzymać się na pytaniu, czy grzałka „ma przejście”. Trzeba jeszcze sprawdzić, czy dostaje napięcie, czy nie ucieka prąd do obudowy i czy reszta układu nie blokuje jej pracy. Dopiero taki zestaw pomiarów daje odpowiedź, która naprawdę pomaga naprawić bojler.
