Dobrze zaprojektowana podłogówka daje równą temperaturę, pracuje nisko temperaturowo i nie wymaga później ciągłego „ratowania” instalacji wyższym parametrem. W praktyce wszystko rozbija się o kilka decyzji: bilans cieplny pomieszczeń, rozstaw rur, długość pętli, warstwy podłogi i sposób sterowania. To praktyczny przewodnik o tym, jak zaprojektować ogrzewanie podłogowe bez późniejszych poprawek i kosztownych kompromisów.
Najważniejsze decyzje, które trzeba podjąć na starcie
- Najpierw liczę straty ciepła dla każdego pomieszczenia, a dopiero potem układam pętle.
- Rozstaw rur dobieram do obciążenia cieplnego, a nie do „ładnego rysunku” na planie.
- Nie przeciągam pętli ponad rozsądny limit, bo rosną opory i spada komfort regulacji.
- Sprawdzam opór cieplny podłogi, bo gruby dywan albo zły podkład potrafią zepsuć cały efekt.
- Uwzględniam strefy bez rur pod stałą zabudową, wanną i brodzikiem oraz przy dużych przeszkleniach.
- Dobieram źródło ciepła i automatykę tak, żeby instalacja pracowała na niskiej temperaturze zasilania.
Zanim narysuję pierwszą pętlę, zbieram właściwe dane
Ja zawsze zaczynam od obliczeń, nie od samego metrażu. Dwa pokoje o tej samej powierzchni mogą potrzebować zupełnie innego układu, jeśli jeden ma duże przeszklenia, a drugi jest odcięty od ściany zewnętrznej i ma dobrą izolację.
Policz zapotrzebowanie na ciepło osobno dla każdego pokoju
W projekcie liczy się obciążenie cieplne każdego pomieszczenia, a nie średnia dla całego domu. Salon z narożnym oknem, łazienka i sypialnia w środku bryły budynku pracują w innych warunkach, więc nie powinny mieć identycznego układu rur.
Zaznacz to, czego podłogówka nie może przykryć
Jeszcze przed rysowaniem pętli oznaczam na rzucie stałą zabudowę: szafy wnękowe, kuchnię pod wymiar, wyspę, wannę, brodzik, czasem też ciężkie meble ustawiane na stałe. To nie detal estetyczny, tylko realna powierzchnia grzejna, którą później trzeba odjąć od obliczeń.
Ustal źródło ciepła i oczekiwaną temperaturę pracy
Podłogówka lubi niskie parametry, więc od razu sprawdzam, czy pracuje z pompą ciepła, kotłem kondensacyjnym, czy układem mieszanym. Od tego zależy nie tylko temperatura zasilania, ale też to, czy instalacja będzie potrzebowała zaworu mieszającego i bardziej rozbudowanej automatyki.
Gdy mam już te dane, mogę przejść do geometrii pętli. I właśnie tutaj najłatwiej popełnić błąd, który potem widać w całym domu.
Rozstaw rur i długość pętli decydują o równym grzaniu
Odległość między rurami nie jest sprawą drugorzędną. To ona wpływa na temperaturę podłogi, moc oddawaną do pomieszczenia i to, czy instalacja będzie dało się sensownie wyregulować na rozdzielaczu.
Wężownica czy ślimak
W pokojach dziennych zwykle wybieram układ spiralny, bo daje bardziej wyrównaną temperaturę nawierzchni. Układ meandrowy zostawiam tam, gdzie potrzebuję mocniej dogrzać konkretny pas przy ścianie lub w wąskim pomieszczeniu, na przykład w korytarzu.
| Sytuacja | Typowy rozstaw | Po co taki układ |
|---|---|---|
| Strefa przy dużych przeszkleniach | 10 cm | Pomaga zrekompensować większe straty ciepła przy zimnej ścianie zewnętrznej. |
| Większość pokoi dziennych i sypialni | 15 cm | To najczęściej bezpieczny kompromis między mocą a długością pętli. |
| Pomieszczenia o niższym zapotrzebowaniu | 20 cm | Sprawdza się tylko wtedy, gdy bilans cieplny naprawdę na to pozwala. |
W materiałach Purmo maksymalna długość pętli dla rury 16 mm zwykle nie przekracza około 100 m, dla 17 mm około 120 m, a dla 20 mm około 150 m. Ja traktuję to jako granicę projektową, a nie jako cel sam w sobie, bo im krótsza i bardziej podobna długościowo pętla, tym łatwiej ją zrównoważyć hydraulicznie.
Przy okazji pamiętam o oporze pętli. Jeśli zrobię obwód zbyt długi albo zbyt gęsty, rozdzielacz i pompa obiegowa zaczynają pracować pod niepotrzebnym obciążeniem, a komfort w pokoju spada. Gdy pętle są już policzone, trzeba sprawdzić, czy podłoga w ogóle odda tę moc bez duszenia systemu materiałem wykończeniowym.
Warstwy podłogi muszą współpracować z ogrzewaniem, a nie je dusić

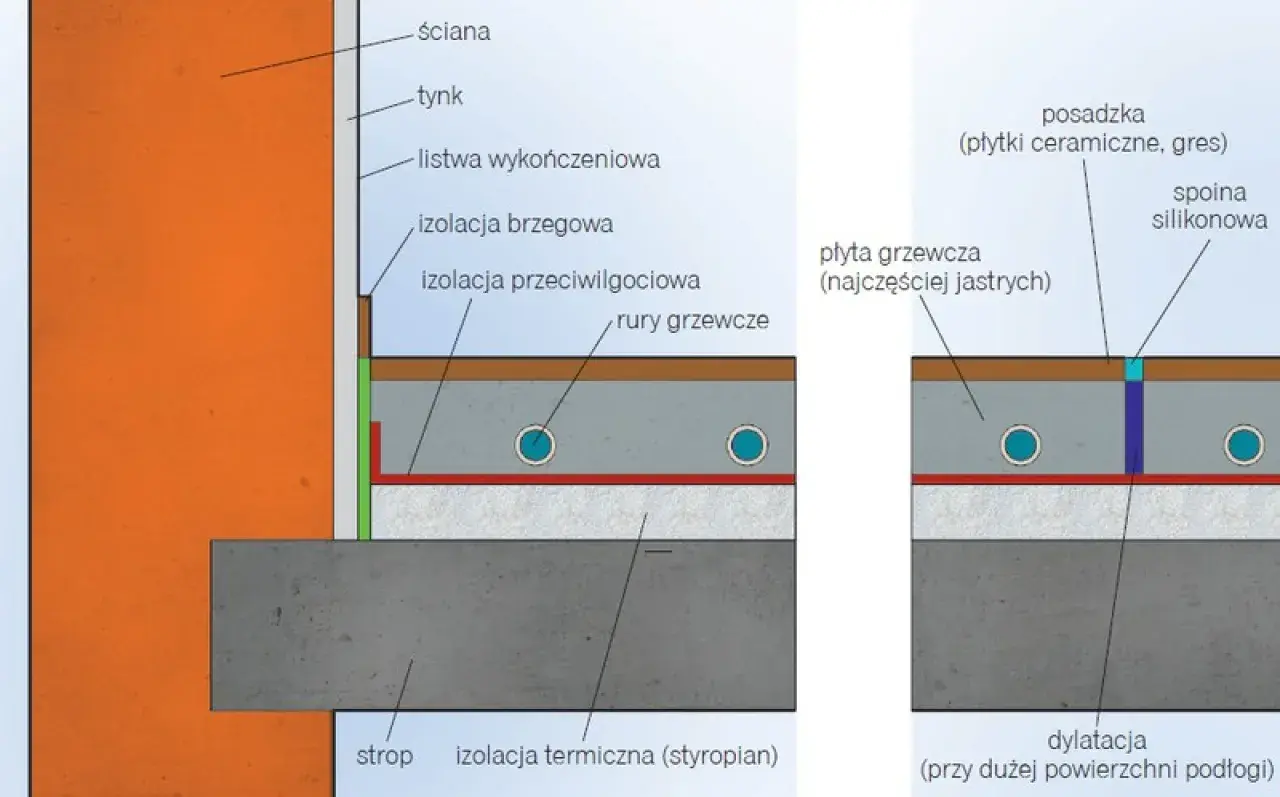

Tu często wygrywa nie „mocniejszy” projekt, tylko rozsądny dobór materiałów. Podłogówka oddaje ciepło przez całą powierzchnię, więc każda warstwa nad rurą ma znaczenie: od izolacji, przez jastrych, po panel, deskę albo płytkę.
Wybór wykończenia nie jest obojętny
Jak przypomina Vaillant, łączny opór cieplny podkładu i warstwy wykończeniowej nie powinien przekraczać 0,15 m²K/W, a temperatura powierzchni podłogi w strefie stałego przebywania ludzi powinna trzymać się około 29°C. W praktyce najlepiej pracuje ceramika, gres i stabilne drewno dopuszczone do pracy z ogrzewaniem płaszczyznowym.
| Wykończenie | Ocena przy podłogówce | Na co zwracam uwagę |
|---|---|---|
| Gres, płytki ceramiczne | Najlepszy wybór | Niski opór cieplny i szybka reakcja na zmianę ustawień. |
| Deska lub parkiet systemowy | Dobry, ale wymagający | Liczy się stabilność materiału, dopuszczalna grubość i zalecenia producenta. |
| Panele laminowane | Możliwe, jeśli są przeznaczone do podłogówki | Trzeba sprawdzić opór całego układu, nie tylko samej okładziny. |
| Gruby dywan | Najczęściej zły pomysł w strefie głównej | Za mocno ogranicza przepływ ciepła i obniża wydajność instalacji. |
Cementowy czy anhydrytowy jastrych
Jastrych cementowy daje dużą bezwładność i dobrze znosi obciążenia, ale reaguje wolniej. Anhydryt szybciej przewodzi ciepło i zwykle lepiej współpracuje z automatyką, zwłaszcza wtedy, gdy zależy mi na szybszej reakcji instalacji na zmianę temperatury w pomieszczeniu.
Na parterze warstwy podłogi z ogrzewaniem bywają wyraźnie grubsze niż na piętrze, bo trzeba zmieścić dodatkową izolację. W praktyce oznacza to, że sama grubość konstrukcji może zbliżać się do 149-190 mm na gruncie i około 110 mm na wyższych kondygnacjach, ale ostatecznie zawsze decyduje układ stropu i dostępna rezerwa wysokości.
Jeżeli ten etap jest zrobiony lekko „na czuja”, cały system zaczyna później walczyć z materiałem wykończeniowym. A wtedy największe znaczenie mają już strefy brzegowe i miejsca, w których rur po prostu nie układam.
Strefy brzegowe i zabudowa stała wymagają osobnego traktowania
To jedna z rzeczy, które najczęściej odróżniają dobry projekt od przeciętnego. Dobrze rozplanowana podłogówka nie grzeje na ślepo całej powierzchni, tylko dopasowuje się do funkcji pomieszczenia.
| Strefa | Co robię w projekcie | Dlaczego to ważne |
|---|---|---|
| Środek pokoju | Zostawiam standardowy rozstaw rur. | Tu zwykle nie trzeba sztucznie podbijać mocy. |
| Pas przy przeszkleniu | Zagęszczam układ i tworzę strefę brzegową. | Zmniejszam odczucie chłodu przy dużych stratach ciepła. |
| Pod szafkami kuchennymi | Najczęściej rezygnuję z prowadzenia rur. | Stała zabudowa nie potrzebuje dogrzewania, a podłoga i tak nie odda ciepła tak samo jak otwarta powierzchnia. |
| Pod wanną i brodzikiem | Nie prowadzę pętli bez uzasadnienia projektowego. | To powierzchnia technicznie niewdzięczna, a ciepło w tym miejscu nie pracuje na komfort użytkownika. |
W strefie stałego przebywania ludzi zakładam temperaturę podłogi około 29°C, w łazience zwykle około 33°C, a przy ścianach z dużymi przeszkleniami można dopuszczać wyższy poziom oddawanej mocy, bo tam straty są większe. Właśnie dlatego przy oknach i tarasach robię gęstszy układ, a nie próbuję nadrabiać wszystkiego temperaturą zasilania.
To prowadzi do kolejnego ważnego punktu: nawet świetnie rozrysowana podłogówka nie zadziała dobrze, jeśli źródło ciepła i sterowanie są ustawione pod zbyt wysoką temperaturę.
Źródło ciepła i sterowanie trzeba dopasować do niskiej temperatury pracy
Podłogówka jest instalacją niskotemperaturową. Ja zwykle przyjmuję, że komfortowo pracuje przy zasilaniu rzędu 40-50°C, a górny limit nie powinien przekraczać 55°C. Jeśli źródło ciepła chce podać więcej, wchodzi w grę układ mieszający i porządna regulacja.
Kiedy potrzebny jest zawór mieszający
Jeżeli kocioł albo inne źródło ciepła pracuje wyżej niż 55°C, nie liczę na to, że „jakoś się uda”. Wtedy trzeba obniżyć temperaturę zasilania przed rozdzielaczem, bo inaczej podłoga będzie przegrzewana, a komfort i trwałość instalacji spadną.
Dlaczego pompa ciepła lubi podłogówkę
Niska temperatura zasilania jest dla pompy ciepła po prostu korzystna. Im niższy parametr pracy instalacji, tym łatwiej utrzymać dobrą sprawność całego układu, a to później widać na rachunkach i na stabilności pracy domu w sezonie grzewczym.
Przeczytaj również: Ogrzewanie na podczerwień czy pompa ciepła – co wybrać, by zaoszczędzić?
Co daje automatyka strefowa
- Utrzymuje różne temperatury w salonie, sypialni i łazience bez ręcznego kręcenia zaworami.
- Pomaga równoważyć obiegi, gdy jedne pomieszczenia mają większe zyski ciepła niż inne.
- Zmniejsza ryzyko przegrzewania pokoju z dużymi przeszkleniami albo niedogrzania strefy wewnętrznej.
- Ułatwia współpracę z regulatorami pogodowymi i z źródłem ciepła, które pracuje modulacyjnie.
W dobrze ustawionym systemie nie próbuję nadrabiać błędów projektowych samą automatyką. Ona ma pomagać, a nie maskować źle policzoną instalację. I właśnie dlatego najwięcej kłopotów rodzą zwykle te same, powtarzalne błędy.
Najczęstsze błędy w projekcie, które potem trudno naprawić
- Brak bilansu cieplnego - potem okazuje się, że jeden pokój ma za mało mocy, a drugi grzeje ponad potrzebę.
- Zbyt długie pętle - rosną opory hydrauliczne, spada komfort regulacji i trudniej ustawić przepływy.
- Za duży rozstaw rur w chłodnych strefach - przy oknach i ścianach zewnętrznych robi się po prostu za chłodno.
- Złe wykończenie podłogi - gruby dywan albo nieodpowiedni podkład tłumią oddawanie ciepła.
- Ignorowanie stałej zabudowy - pod meblami ciepło nie pracuje dla użytkownika, a czasem wręcz szkodzi instalacji.
- Próba ratowania projektu wyższą temperaturą zasilania - to zwykle pogarsza sprawność zamiast rozwiązać problem.
- Brak równoważenia i opisu pętli - później nikt nie wie, która sekcja odpowiada za które pomieszczenie.
Ja zawsze patrzę na te błędy jak na sumę małych decyzji, które później zamieniają się w duży problem. Da się ich uniknąć, ale trzeba sprawdzić projekt zanim trafi do wykonawcy, a nie dopiero po zalaniu jastrychu.
Zanim oddam projekt do wykonania, sprawdzam te rzeczy jeszcze raz
Na końcu nie szukam już „genialnych usprawnień”, tylko konsekwencji. Dobry projekt podłogówki ma być prosty w odczycie, logiczny i zgodny z tym, jak dom rzeczywiście będzie używany.
- Czy mam obliczone straty ciepła dla każdego pomieszczenia?
- Czy rozstaw rur jest dopasowany do stref brzegowych i do reszty domu?
- Czy długość każdej pętli mieści się w rozsądnym zakresie dla danej średnicy rury?
- Czy uwzględniłem opór cieplny warstwy wykończeniowej?
- Czy rozdzielacz, przepływy i opis pętli są czytelne dla wykonawcy?
- Czy źródło ciepła pracuje na parametrach zgodnych z podłogówką?
- Czy sterowanie strefowe ma sens w konkretnym układzie domu, a nie tylko dobrze wygląda na papierze?
Jeśli te odpowiedzi są spójne, instalacja ma dużą szansę działać równo, oszczędnie i bez późniejszych korekt. Właśnie tak rozumiem dobry projekt: nie jako najgęstszą siatkę rur, tylko jako układ, który pasuje do budynku, źródła ciepła i sposobu życia domowników.
