Łuki hamburskie od lat stanowią jeden z podstawowych elementów wykorzystywanych w instalacjach rurociągowych. Znajdują powszechne zastosowanie zarówno w przemyśle, jak i w domowych instalacjach. Ich popularność nie jest przypadkowa – kształtki te łączą bowiem w sobie prostą, ale dopracowaną konstrukcję, wysoką wytrzymałość oraz szeroki i zróżnicowany zakres zastosowań. Dzięki nim możliwe jest precyzyjne prowadzenie rurociągów nawet w najbardziej wymagających warunkach eksploatacyjnych.
Czym są kolana hamburskie, jakie pełnią funkcje w systemach przesyłowych oraz jakie ich dwa podstawowe rodzaje wyróżniamy?
Czym są łuki hamburskie i jakie jest ich przeznaczenie?
Kolana hamburskie, zamiennie nazywane również łukami hamburskimi, to stalowe kształtki rurowe przeznaczone do zmiany kierunku prowadzenia rurociągu, zazwyczaj pod kątem 45 lub 90 stopni. Ich nazwa wywodzi się od pierwotnej metody produkcji, która została opatentowana w 1916 r. w Hamburgu. Łuki hamburskie charakteryzują się gładkim przejściem promienia, co pozwala na zachowanie korzystnych parametrów przepływu medium, bez nadmiernych wahań ciśnienia.
Do produkcji kolan hamburskich wykorzystywana jest przede wszystkim stal – węglowa i nierdzewna. Stal węglowa nadaje kształtkom bardzo dobrą wytrzymałość mechaniczną oraz odporność na wysokie ciśnienie i temperaturę, dlatego wykonane na jej bazie łuki hamburskie są powszechnie wykorzystywane m. in. w energetyce, ciepłownictwie oraz przemyśle chemicznym.
Stal nierdzewna zapewnia z kolei łukom hamburskim wysoką odporność na korozję oraz działanie agresywnych substancji chemicznych, co czyni ją idealnym wyborem do instalacji w przemyśle spożywczym, farmaceutycznym oraz systamach wymagających zachowania najwyższych standardów czystości i higieny.

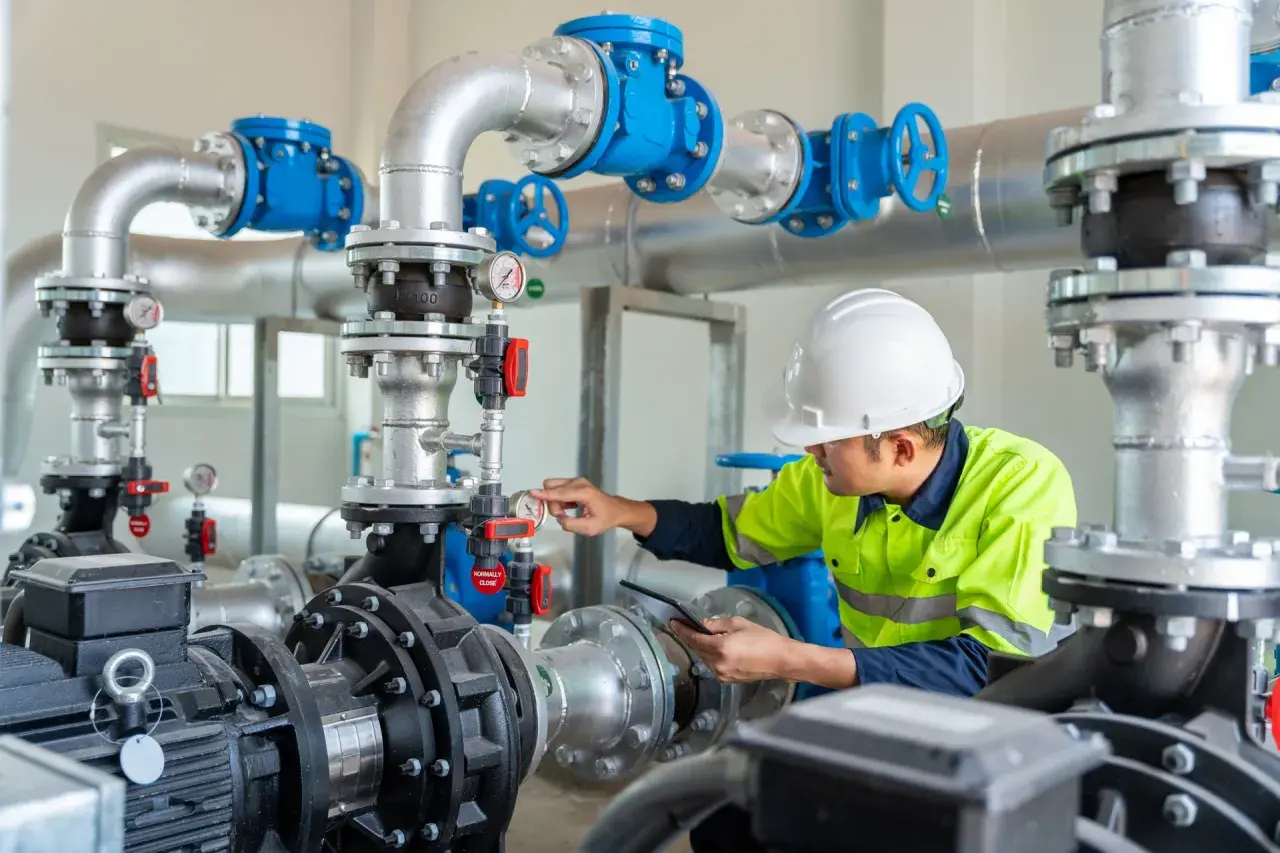

Zastosowanie kolan hamburskich w instalacjach przemysłowych
Podstawowym zadaniem kolan hamburskich jest zmiana kierunku przepływu medium w instalacjach rurowych przy jednoczesnym zachowaniu ich szczelności i integralności. Ich konstrukcja umożliwia płynne prowadzenie rurociągów w przestrzeniach o ograniczonej powierzchni, co ma ogromne znaczenie w wielu współczesnych zakładach przemysłowych.
Kolana hamburskie pełnią kluczową rolę w utrzymaniu prawidłowych parametrów pracy instalacji. Odpowiednio dobrany promień gięcia minimalizuje bowiem wahania ciśnień oraz ogranicza ryzyko odkładania się osadów wewnątrz rury, co przekłada się na dłuższą żywotność całego systemu. Łuki hamburskie znajdują zastosowanie w rurociągach transportujących różnego rodzaju media, w tym m. in. wodę, parę, gazy techniczne, paliwa, a także substancje chemiczne.
Kształtki te są powszechnie wykorzystywane w energetyce, petrochemii, przemyśle stoczniowym, instalacjach grzewczych oraz w systemach wodno-kanalizacyjnych. Ich uniwersalność sprawia, że są montowane zarówno w nowych, powstających od podstaw systemach, jak i wykorzystywane do modernizacji już istniejących instalacji.
Podstawowe rodzaje kolan hamburskich – szwowe i bezszwowe
Łuki hamburskie dzieli sią na dwa podstawowe typy – szwowe oraz bezszwowe. Różnią się one między sobą przede wszystkim technologią wykonania oraz właściwościami użytkowymi. Kolana szwowe powstają z dwóch kawałków stalowych blach łączonych ze sobą za pomocą trwałego spawu. Kształtki tego typu są ekonomiczne w zakupie, a także mogą być wyprodukowane w szerokim zakresie średnic i grubości. Dzięki nowoczesnym technikom spawania kolana szwowe osiągają wysoką wytrzymałość i spełniają rygorystyczne normy jakościowe, co pozwala na ich stosowanie w większości standardowych instalacji.
Łuki bezszwowe są produkowane natomiast z jednego odcinka rury, który poddawany jest procesowi gięcia na gorąco lub na zimno. Brak spawu przekłada się na bardzo wysoką odporność kształtek na wysokie ciśnienie i agresywne substancje, co czyni je szczególnie przydatnymi w instalacjach poddawanych ekstremalnym warunkom. Kolana bezszwowe wykazują również większą jednorodność struktury materiału, co dodatkowo podnosi ich trwałość oraz pozytywnie wpływa na bezpieczeństwo eksploatacji.
