Zawór bezpieczeństwa w instalacji CO nie jest dodatkiem, który można wpiąć byle gdzie. Od jego położenia zależy, czy układ bezpiecznie zrzuci nadmiar ciśnienia, czy najpierw narobi szkód na rurach i armaturze. Temat, gdzie zamontować zawór bezpieczeństwa w instalacji CO, sprowadza się w praktyce do jednego: zawór ma znaleźć się na zasilaniu, możliwie najbliżej źródła ciepła, bez żadnej armatury odcinającej po drodze. W dalszej części pokazuję też, jak odróżnić go od zaworu schładzającego, co zmienia się w układzie otwartym i jakie błędy najczęściej widzę na montażu.
Najważniejsze zasady montażu w skrócie
- Zawór bezpieczeństwa montuję na zasilaniu, najlepiej przy samym kotle albo na krótkim odcinku tuż obok niego.
- Pomiędzy źródłem ciepła a zaworem nie może być żadnej armatury odcinającej ani elementu, który odseparuje zawór od instalacji.
- Przewód spustowy powinien odprowadzać wodę w sposób widoczny i bezpieczny, a nie do przypadkowo zamkniętej przestrzeni.
- W domowych układach zamkniętych bardzo często spotyka się zawór 3 bar, ale ostateczny dobór zależy od kotła i projektu.
- W kotłach na paliwo stałe zawór bezpieczeństwa to nie to samo co zawór schładzający, który chroni przed przegrzaniem.
Najkrótsza odpowiedź brzmi tak, ale szczegóły montażu robią różnicę

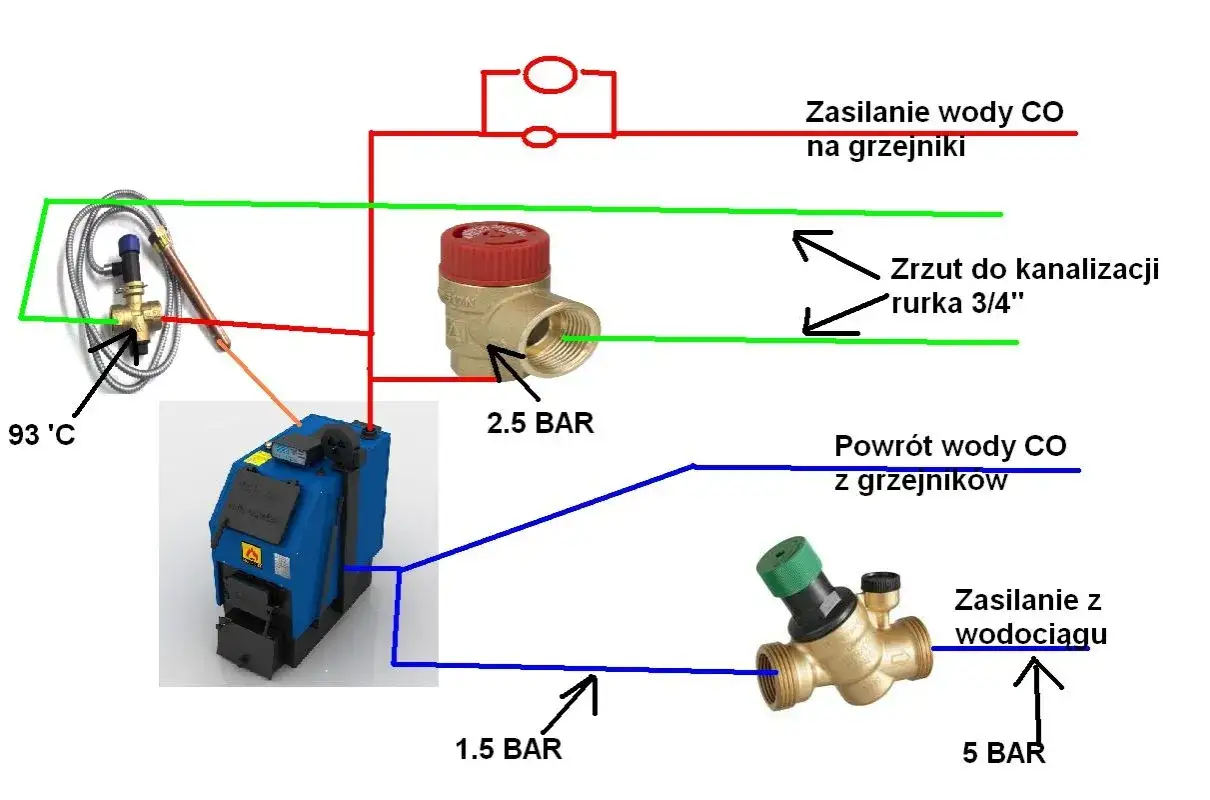

W praktyce montuję zawór na górnej części źródła ciepła albo na bardzo krótkim odcinku zasilania tuż przy urządzeniu. Jeśli układ jest zamknięty, zawór ma być pierwszym elementem, który widzi wzrost ciśnienia, a nie ostatnim ogniwem gdzieś za rozdzielaczem, pompą czy zaworem odcinającym. W domowych instalacjach przyjmuje się zwykle, że odległość od kotła nie powinna przekraczać około 1 m, o ile dokumentacja producenta nie wymaga jeszcze bliższego montażu.
To ważne, bo zawór bezpieczeństwa działa tylko wtedy, gdy ma bezpośredni kontakt z chronionym źródłem ciepła. Jeśli wstawisz po drodze zawór kulowy albo inny element odcinający, pozornie wszystko wygląda poprawnie, ale w chwili awarii ochrona przestaje działać dokładnie tam, gdzie jest najbardziej potrzebna. Dlatego ja zawsze zaczynam od sprawdzenia, czy dane urządzenie ma fabryczny króciec bezpieczeństwa, czy trzeba zbudować osobny, krótki odcinek przyłączeniowy.
| Miejsce montażu | Ocena | Dlaczego |
|---|---|---|
| Króciec zasilania przy kotle | Najlepsze | Zawór reaguje natychmiast i nie jest odcięty od źródła ciepła. |
| Krótki odcinek zasilania do około 1 m | Dopuszczalne | Jeśli tak przewiduje instrukcja urządzenia i nie ma armatury po drodze. |
| Za zaworem odcinającym | Błędne | Odcinasz zawór od źródła ciepła, więc traci funkcję ochronną. |
| Na powrocie instalacji | Zwykle niewłaściwe | To nie jest punkt, w którym zawór ma najszybciej przejąć nadmiar ciśnienia z kotła. |
Jeśli układ ma gotową grupę bezpieczeństwa, zawór zwykle siedzi właśnie tam, razem z manometrem i odpowietrznikiem. Wtedy nie kombinuję z dodatkowymi odcinkami, tylko trzymam się układu przewidzianego przez producenta. Następny krok to już sam montaż, bo poprawna lokalizacja to dopiero połowa roboty.
Jak wygląda poprawny montaż krok po kroku
Ja sprawdzam montaż w takiej kolejności:
- Odnajduję króciec zasilania i sprawdzam instrukcję kotła albo zasobnika, bo to ona przesądza o dopuszczalnej pozycji zaworu.
- Dobieram ciśnienie otwarcia do instalacji, najczęściej 3 bar w domowych układach zamkniętych, ale nie traktuję tego jako wartości uniwersalnej.
- Ustawiam korpus zgodnie ze strzałką przepływu i nie montuję go odwróconego, nawet jeśli miejsce wydaje się wygodne.
- Nie wstawiam między kocioł a zawór żadnego zaworu odcinającego, filtra z funkcją odcięcia ani obejścia, które mogłoby zamknąć drogę bezpieczeństwa.
- Prowadzę przewód spustowy tak, aby upust był widoczny i bezpieczny, bez „duszenia” zaworu zbędnymi zwężeniami czy przypadkowym wyprowadzeniem do zabudowanej wnęki.
Wiele modeli dopuszcza montaż poziomy albo pionowy, ale zawsze w pozycji przewidzianej przez producenta, bez odwracania korpusu. To detal, który początkujący często bagatelizują, a potem dziwią się, że zawór kapie albo nie domyka się tak, jak powinien. Gdy ten etap jest jasny, trzeba jeszcze rozróżnić układ zamknięty od otwartego, bo tam zasady ochrony nie są identyczne.
Układ zamknięty i otwarty nie mają tych samych zasad
W układzie zamkniętym zawór bezpieczeństwa jest obowiązkowym elementem ochrony przed nadciśnieniem. Pracuje razem z naczyniem przeponowym, które kompensuje przyrost objętości wody, gdy ta się nagrzewa. W praktyce właśnie dlatego oba elementy muszą być podłączone tak, by żaden zawór odcinający nie rozdzielał ich od kotła.
W układzie otwartym główną rolę gra naczynie wzbiorcze i rura bezpieczeństwa, a nie sam zawór bezpieczeństwa. Jeśli dodatkowa armatura bezpieczeństwa występuje, jej położenie nadal musi wynikać z projektu i nie może odcinać źródła ciepła od naczynia. Przy domowych instalacjach spotykam też naczynia przeponowe dobrane na kilka procent zładu, więc przy 200 l wody ich pojemność bywa rzędu 8-16 l, ale to zawsze trzeba odnieść do konkretnej instalacji, a nie zgadywać z samego metrażu domu.
| Cecha | Układ zamknięty | Układ otwarty |
|---|---|---|
| Rola zaworu bezpieczeństwa | Podstawowa ochrona przed nadciśnieniem | Zależna od projektu, nie zastępuje naczynia otwartego |
| Typowe miejsce montażu | Na zasilaniu, blisko kotła | Zgodnie z projektem, nadal bez odcinania źródła od zabezpieczenia |
| Co jest równie ważne | Naczynie przeponowe, manometr, drożny spust | Rura bezpieczeństwa, przelew, poprawna wentylacja układu |
Ta różnica ma znaczenie zwłaszcza wtedy, gdy instalacja pracuje z kotłem stałopalnym. Tam sama ochrona ciśnieniowa nie zawsze wystarcza, więc wchodzi drugi poziom zabezpieczenia, czyli ochrona przed przegrzaniem. I właśnie tu najłatwiej pomylić dwa różne zawory.
Nie myl zaworu bezpieczeństwa z zaworem schładzającym
Zawór bezpieczeństwa reaguje na ciśnienie. Zawór schładzający reaguje na temperaturę. To nie są zamienniki, tylko dwa różne zabezpieczenia, które rozwiązują dwa różne problemy. W kotłach na paliwo stałe, zwłaszcza w układach zamkniętych, często potrzebne są oba.
| Element | Na co reaguje | Gdzie montuję | Po co |
|---|---|---|---|
| Zawór bezpieczeństwa | Wzrost ciśnienia | Na zasilaniu, możliwie najbliżej źródła ciepła | Zrzuca nadmiar ciśnienia z instalacji |
| Zawór schładzający | Wzrost temperatury | Jak najbliżej kotła, z czujnikiem zanurzonym w wodzie kotłowej | Wpuszcza zimną wodę i odbiera nadmiar ciepła |
W praktyce zawór schładzający umieszczam bardzo blisko kotła, bo tylko wtedy czujnik temperatury widzi realny stan wody kotłowej. To szczególnie ważne przy paliwie stałym, gdzie przegrzanie może nastąpić szybciej niż wzrost ciśnienia. Gdy ten podział jest jasny, pozostaje jeszcze jedno pytanie: czy każdy typ źródła ciepła traktuję tak samo? Odpowiedź brzmi nie.
Różne źródła ciepła wymagają różnych rozwiązań
Nie każda instalacja CO jest zbudowana tak samo, więc nie przenoszę jednego schematu w ciemno między różnymi urządzeniami. Inaczej wygląda to przy kotle gazowym, inaczej przy kotle na paliwo stałe, a jeszcze inaczej przy buforze czy zasobniku c.w.u. Właśnie tu najczęściej wychodzą błędy wynikające z kopiowania gotowych układów bez czytania dokumentacji.
| Źródło ciepła | Typowe miejsce zaworu | Na co zwracam uwagę |
|---|---|---|
| Kocioł gazowy lub kondensacyjny | Krótki odcinek zasilania przy kotle, często w grupie bezpieczeństwa | Zgodność z instrukcją, brak odcięcia i właściwe ciśnienie otwarcia |
| Kocioł na paliwo stałe | Na górnej części kotła albo przy króćcu zasilania | Dodatkowe zabezpieczenie termiczne przed przegrzaniem i drożny odpływ |
| Bufor ciepła | Przy króćcu zasilania lub w zespole przy źródle | Krótka droga do zaworu i brak zwężeń na spustach |
| Zasobnik c.w.u. | Przy zbiorniku, jako osobna grupa bezpieczeństwa | To nie jest ten sam układ co w CO, więc nie mieszam obu rozwiązań |
To rozróżnienie ma jeszcze jedną zaletę: od razu widzę, kiedy klient albo wykonawca próbuje „naprawić” projekt uniwersalnym zaworem za 30 zł. W małej instalacji domowej to się czasem uda, ale w dobrze zaprojektowanym układzie liczy się nie tylko sam model zaworu, lecz także to, w jakim miejscu i z czym go połączono. I właśnie tutaj pojawiają się najczęstsze błędy montażowe.
Najczęstsze błędy, które widzę na montażach

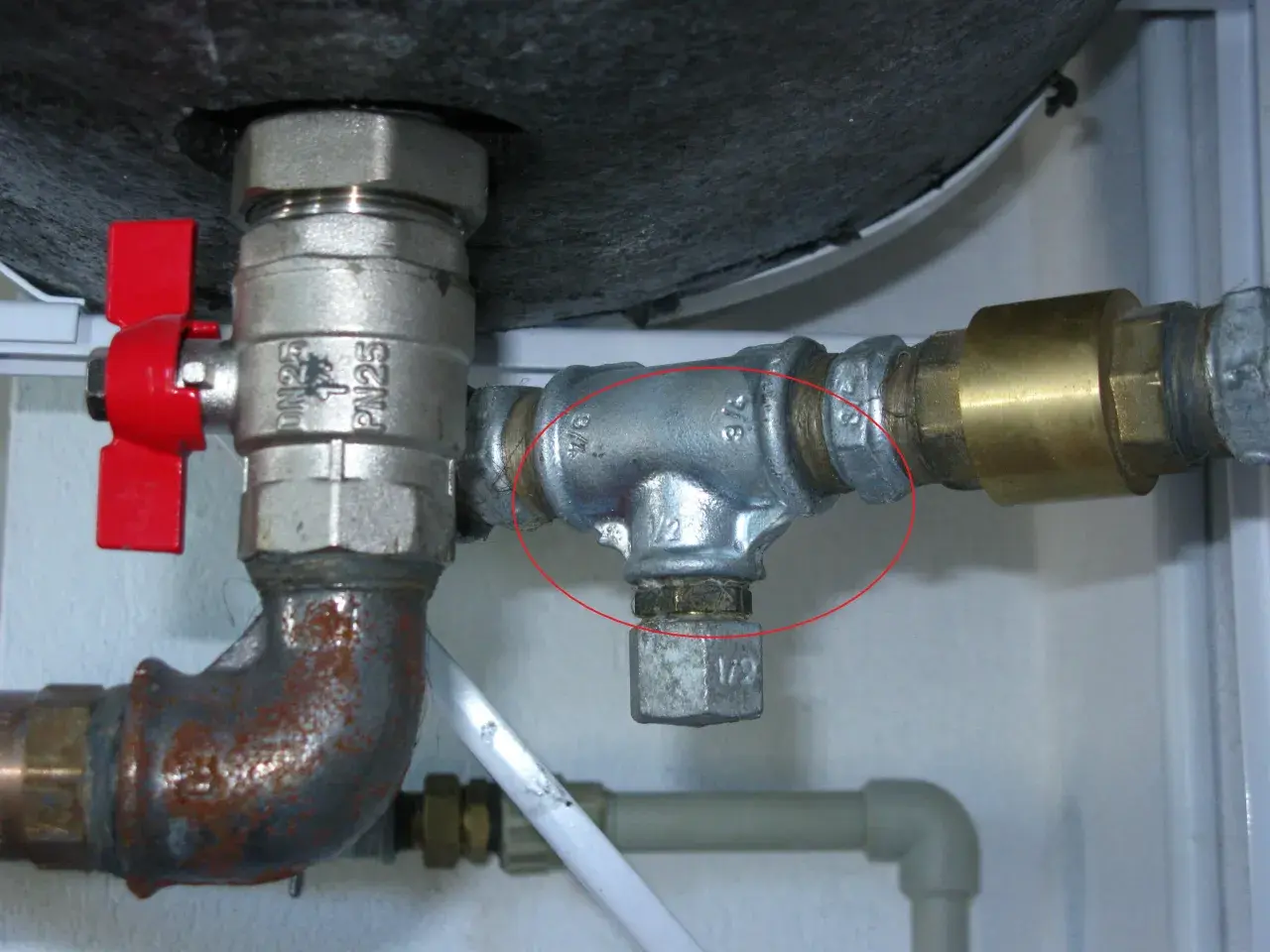

- Montowanie zaworu za zaworem odcinającym, co praktycznie odbiera mu funkcję ochronną.
- Wpinanie go zbyt daleko od kotła, na długim odcinku rury, który niepotrzebnie spowalnia reakcję układu.
- Odwracanie korpusu albo montaż w pozycji niezgodnej z instrukcją, bo „tak było wygodniej”.
- Ukrywanie zrzutu w miejscu, którego nie widać, przez co wyciek może zostać zauważony za późno.
- Zwężanie przewodu spustowego albo dokładanie kolan, które utrudniają swobodny upust wody.
- Mylenie zaworu bezpieczeństwa z zaworem schładzającym i liczenie, że jedno zabezpieczenie zastąpi drugie.
Każdy z tych błędów wydaje się drobiazgiem, dopóki instalacja nie wejdzie w stan awaryjny. Wtedy liczą się sekundy i swobodny przepływ, a nie to, czy montaż wygląda estetycznie na zdjęciu z realizacji. Dlatego przed pierwszym uruchomieniem robię jeszcze krótką, ale bardzo konkretną kontrolę.
Co jeszcze sprawdzam przed pierwszym uruchomieniem instalacji
Przed startem sprawdzam trzy rzeczy bez wyjątku: czy ciśnienie otwarcia zaworu zgadza się z dokumentacją, czy przewód spustowy odprowadza wodę w bezpieczne miejsce i czy naczynie przeponowe ma poprawne podłączenie. Jeśli któryś z tych punktów budzi wątpliwość, nie traktuję tego jako kosmetyki. To są elementy, które decydują o tym, czy układ zadziała spokojnie, czy zacznie zrzucać wodę albo fałszywie sygnalizować problem.
Przy uruchomieniu zwracam też uwagę na szczelność połączeń, drożność odpowietrzenia i to, czy zawór nie jest mechanicznie naprężony przez źle poprowadzoną rurę. Czasem już samo zdjęcie napięcia z przewodu potrafi rozwiązać problem z sączeniem. Jeśli mam opisać tę sprawę jednym zdaniem, to powiedziałbym tak: zawór bezpieczeństwa ma pracować bezpośrednio przy źródle ciepła, na zasilaniu, bez możliwości odcięcia i z widocznym odpływem. Reszta to dopasowanie do konkretnego kotła i dokumentacji, bo właśnie tam kryją się szczegóły, które robią różnicę między poprawnym a ryzykownym montażem.
