W dobrze działającej instalacji CO naczynie przeponowe nie jest dodatkiem, tylko elementem, który trzyma ciśnienie w ryzach i chroni kocioł, zawór bezpieczeństwa oraz całą hydraulikę. Pokażę, jak dobrać pojemność, ciśnienie wstępne i typ naczynia tak, żeby nie kupować zbiornika „na oko” i nie wracać później do problemu skaczącego ciśnienia. To temat praktyczny, bo błąd w doborze szybko wychodzi w codziennej pracy instalacji, a nie dopiero po latach.
Najkrócej mówiąc, liczą się pojemność instalacji, wysokość budynku i ciśnienie robocze
- Najpierw liczysz zład instalacji, czyli realną ilość wody w kotle, rurach, grzejnikach, podłogówce i ewentualnym buforze.
- Ciśnienie wstępne ustala się na podstawie wysokości między naczyniem a najwyższym punktem instalacji, zwykle z niewielkim zapasem.
- Do domu jednorodzinnego najczęściej trafiają naczynia 12, 18, 25 albo 35 l, ale o wyborze decydują parametry układu, nie sam metraż domu.
- Zbyt małe naczynie powoduje skoki ciśnienia, częstsze zadziałanie zaworu bezpieczeństwa i szybsze zużycie instalacji.
- Jeśli układ ma podłogówkę, bufor albo glikol, pojemność zwykle trzeba zwiększyć, bo instalacja zachowuje się mniej przewidywalnie niż prosty układ grzejnikowy.
Od czego naprawdę zależy dobór naczynia
Przy doborze naczynia przeponowego do CO nie zaczynam od katalogu, tylko od dwóch rzeczy: ile wody jest w instalacji i jak wysoko trzeba ją „podnieść” ciśnieniowo do najwyższego punktu. Dopiero potem patrzę na zawór bezpieczeństwa, temperatury pracy i to, czy układ jest prosty, czy rozbudowany o bufor, podłogówkę albo kilka obiegów.
W praktyce najważniejsze są cztery parametry: objętość zładu, wysokość statyczna, ciśnienie otwarcia zaworu bezpieczeństwa i zakres temperatur. Jeśli instalacja pracuje na samej wodzie, dobór jest prostszy. Jeśli dochodzi glikol, duża bezwładność cieplna albo długie rozprowadzenia, naczynie trzeba traktować z większym zapasem, bo przyrost objętości robi się wyraźnie większy.
Warto też rozróżnić naczynie przeponowe od samego „zbiornika z etykiety”. Pojemność nominalna to nie to samo co pojemność użytkowa, czyli ilość wody, jaką zbiornik realnie może przyjąć przy konkretnych ciśnieniach. To częsty błąd osób, które patrzą wyłącznie na liczbę litrów na obudowie. To właśnie te trzy liczby decydują, czy zbiornik będzie pracował spokojnie, czy zacznie się dusić, więc dalej przechodzę do konkretnego sposobu liczenia.
Jak policzyć potrzebną pojemność krok po kroku
Jeżeli chcesz wiedzieć, jak dobrać naczynie przeponowe do CO bez zgadywania, potraktuj to jak prosty ciąg decyzji. Najpierw zbierasz dane, potem liczysz przyrost objętości wody, a na końcu dobierasz najbliższy większy rozmiar z katalogu. Tabelki producentów są pomocne, ale bez tych danych łatwo kupić zbiornik zbyt mały albo po prostu za drogi.
- Policz całkowitą objętość instalacji w litrach: kocioł, rury, grzejniki, rozdzielacze, podłogówka, bufor, sprzęgło i inne elementy wypełnione wodą.
- Zmierz wysokość statyczną od miejsca podłączenia naczynia do najwyższego punktu instalacji.
- Sprawdź ciśnienie zaworu bezpieczeństwa. W domowych instalacjach CO często spotyka się 3 bar, ale nie zakładaj tego automatycznie.
- Ustal ciśnienie wstępne naczynia i ciśnienie napełniania instalacji.
- Na końcu dobierz najbliższy większy model, nie dokładnie „na styk”.
Do szybkich obliczeń przyjmuje się zwykle, że woda podgrzana z ok. 10 do 80°C zwiększa objętość o 3-4%. W praktyce oznacza to, że instalacja o pojemności 200 l potrzebuje miejsca na kilka dodatkowych litrów wody po rozgrzaniu. Właśnie po to jest naczynie przeponowe, żeby ten wzrost nie wystrzelił ciśnienia w górę.
| Parametr | Co oznacza | Jak go ustalić |
|---|---|---|
| V | Objętość całej instalacji | Zlicz rzeczywisty zład, nie tylko sam kocioł |
| H | Wysokość statyczna | Zmierz pion od naczynia do najwyższego punktu |
| p0 | Ciśnienie wstępne naczynia | Wylicz z wysokości instalacji i zostaw mały zapas |
| pSV | Ciśnienie otwarcia zaworu bezpieczeństwa | Odczytaj z dokumentacji kotła lub armatury |
| e | Przyrost objętości wody | Orientacyjnie 0,03-0,04 dla typowego CO |
W uproszczeniu można przyjąć zależność: Vn ≥ Ve × (pmax + 1) / (pmax - p0), gdzie Ve to przyrost objętości wody, p0 to ciśnienie wstępne, a pmax to maksymalne ciśnienie robocze instalacji. Jeśli nie chcesz liczyć na piechotę, trzymaj się kalkulatora producenta albo dobieraj z tabeli z zapasem, bo w realnej kotłowni lepiej mieć trochę większe naczynie niż walczyć z zaworem bezpieczeństwa co kilka dni.
Kiedy masz te dane, można przejść z teorii do konkretnego litrażu, a to zwykle upraszcza cały wybór bardziej niż patrzenie na same numery z katalogu.
Jakie naczynie pasuje do typowej instalacji domowej
W domu jednorodzinnym najczęściej wygrywa zdrowy rozsądek i dobór do najbliższego większego standardu. Jeśli instalacja jest prosta, bez dużego bufora i bez rozbudowanej podłogówki, często wystarczają rozmiary 12, 18 albo 25 l. Przy większej ilości wody w układzie sięga się po 35 l, a potem po większe pojemności stojące.
| Orientacyjna objętość instalacji | Najczęściej sensowny rozmiar naczynia | Kiedy to działa najlepiej |
|---|---|---|
| 60-100 l | 8-12 l | Mały układ grzejnikowy, krótka instalacja, bez dużego bufora |
| 100-180 l | 12-18 l | Typowy dom z kilkoma grzejnikami lub niewielką podłogówką |
| 180-300 l | 18-25 l | Większy dom, więcej obiegów, dłuższe rozprowadzenia |
| 300-450 l | 25-35 l | Instalacja z buforem albo rozbudowaną podłogówką |
| 450 l i więcej | 50 l i więcej | Duże układy, kilka źródeł ciepła, większe kotłownie |
Traktuję to jako punkt startowy, nie jako wyrocznię. Jeśli instalacja ma glikol, duży bufor albo pracuje na wyższych temperaturach, zwykle biorę jeden rozmiar więcej. To samo robię wtedy, gdy wyliczenie wypada dokładnie pomiędzy dwoma standardami, bo w praktyce zapas pojemności jest tańszy niż późniejsze korekty i dobieranie nowego zbiornika.
W codziennej pracy dobrze działa też prosta zasada: do prostego układu biorę rozmiar „w punkt”, a do układu rozwojowego, w którym mogą dojść kolejne obiegi, wolę naczynie z marginesem. Dzięki temu instalacja nie robi się wąskim gardłem po pierwszej modernizacji. Teraz pora ustawić ciśnienie tak, żeby cały ten dobór miał sens.
Jak ustawić ciśnienie wstępne, żeby układ pracował spokojnie
Tu najłatwiej popełnić błąd, bo wiele osób myśli o ciśnieniu w naczyniu dopiero wtedy, gdy zawór bezpieczeństwa zaczyna kapać. Ja robię odwrotnie: najpierw ustawiam ciśnienie wstępne p0, a dopiero potem napełniam instalację. Dobra praktyka jest prosta: p0 = H/10 + 0,2 bar, gdzie H to wysokość od naczynia do najwyższego punktu instalacji. W wielu domach kończy się to wartościami rzędu 0,8-1,0 bar, a w części układów nawet trochę więcej.
Drugim ważnym punktem jest ciśnienie napełniania. W praktyce ustawia się je zwykle o około 0,3 bar wyżej niż ciśnienie wstępne, czyli pF = p0 + 0,3 bar. Dzięki temu membrana nie pracuje na granicy, a w naczyniu zostaje sensowna rezerwa na rozszerzanie wody. Jeśli napełnisz instalację zbyt nisko, układ będzie łapał powietrze i tracił stabilność. Jeśli zbyt wysoko, naczynie straci część swojej użytecznej objętości.
Warto pamiętać też o maksymalnym ciśnieniu roboczym. Zawór bezpieczeństwa w domowej instalacji CO bardzo często ma 3 bar, więc praktycznie przyjmuje się niższe ciśnienie robocze, zostawiając zapas na wzrost podczas grzania. To właśnie ten margines decyduje, czy naczynie ma jeszcze gdzie przyjąć wodę, gdy kocioł pracuje intensywnie. Kiedy ciśnienia są już ustawione, trzeba jeszcze dobrze wpiąć samo naczynie w układ.
Gdzie montować naczynie i jaki typ wybrać

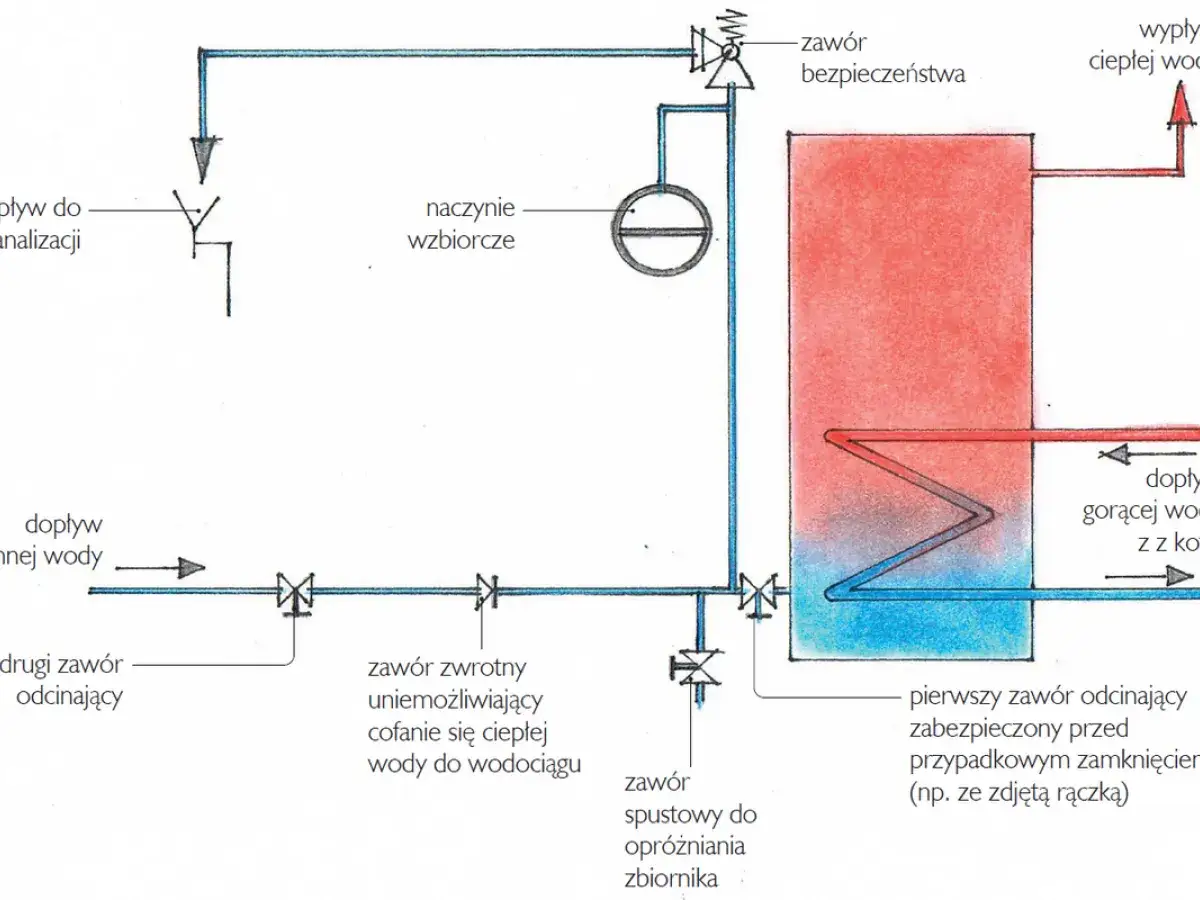

W instalacji CO naczynie przeponowe montuje się zwykle na powrocie, blisko kotła i w punkcie możliwie neutralnym hydraulicznie. Chodzi o to, żeby między naczyniem a instalacją nie było przypadkowego odcięcia i żeby układ widział je jako stabilizator ciśnienia, a nie dodatek gdzieś na końcu rury. To drobiazg, ale w praktyce właśnie od montażu zależy, czy naczynie będzie działało tak, jak powinno.

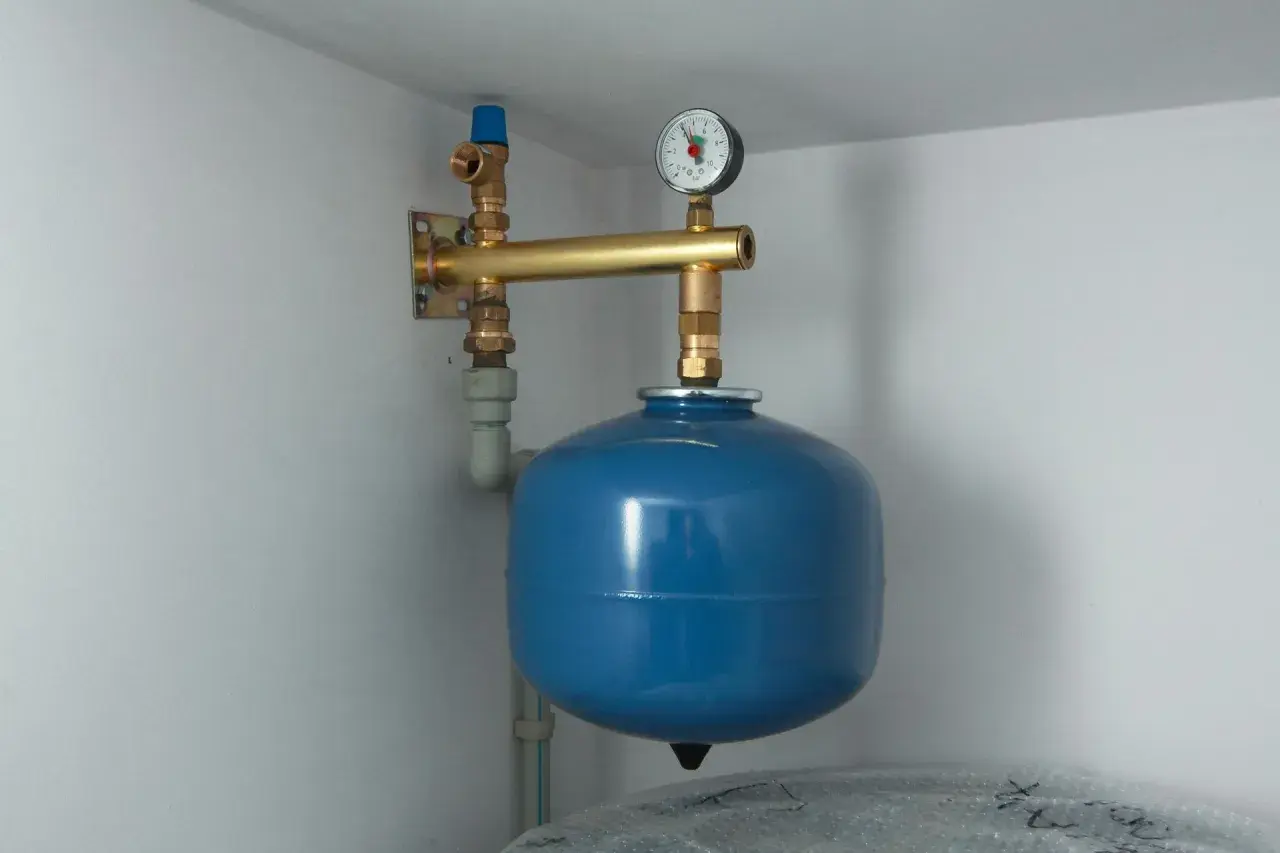

Do CO wybiera się najczęściej czerwone naczynia przeponowe, przystosowane do instalacji grzewczych. Niebieskie zbiorniki są zwykle przeznaczone do wody użytkowej, więc nie mieszam tych dwóch zastosowań. To nie jest kosmetyka, tylko kwestia materiału, dopuszczeń i warunków pracy membrany. Przy większych pojemnościach częściej spotyka się naczynia stojące, bo są wygodniejsze serwisowo i lepiej znoszą większą masę oraz objętość wody.
Jeżeli układ jest zamknięty, naczynie przeponowe to właściwy wybór. Jeśli instalacja pracuje w układzie otwartym, w grę wchodzą inne rozwiązania i nie warto mieszać obu światów, bo różnią się zabezpieczeniem, ciśnieniem i sposobem pracy. Ta różnica wydaje się oczywista, ale w modernizacjach starszych kotłowni często właśnie tu zaczynają się nieporozumienia. A skoro o błędach mowa, przejdźmy do tych, które widzę najczęściej.
Najczęstsze błędy, które kończą się skokami ciśnienia
Najwięcej problemów robią nie spektakularne awarie, tylko drobne pomyłki na etapie doboru. Pierwsza to liczenie tylko pojemności kotła i pomijanie reszty instalacji. Druga to wybieranie naczynia bez uwzględnienia bufora, rozdzielacza podłogówki albo długich odcinków rur, które potrafią mocno podnieść rzeczywisty zład.
- Za małe naczynie - ciśnienie rośnie zbyt szybko, zawór bezpieczeństwa zaczyna zrzucać wodę, a instalacja pracuje nerwowo.
- Źle ustawione ciśnienie wstępne - nawet dobre naczynie traci sens, jeśli ma za mało miejsca na przyrost objętości.
- Ignorowanie glikolu - mieszanina z płynem niezamarzającym zachowuje się inaczej niż sama woda i zwykle wymaga większego zbiornika.
- Pomijanie elementów dodatkowych - bufor, sprzęgło hydrauliczne, wężownice i duża podłogówka realnie zwiększają objętość układu.
- Montowanie naczynia w przypadkowym miejscu - odcięcie hydrauliczne albo zły punkt wpięcia potrafią zepsuć cały efekt.
Jest jeszcze jeden błąd, który długo nie daje objawów: zakładanie, że skoro kocioł ma wbudowane naczynie, to reszta instalacji nie wymaga żadnej analizy. W wielu przypadkach fabryczne naczynie wystarcza tylko dla prostego układu bazowego, a po dołożeniu bufora, podłogówki albo kilku obiegów robi się po prostu za małe. To właśnie dlatego przy modernizacji nigdy nie patrzę wyłącznie na kartę kotła, tylko na cały układ. Na końcu zostaje już tylko szybka lista kontrolna przed zakupem.
Co sprawdzam przed zakupem, żeby nie przepłacić i nie przestrzelić z pojemnością
Przed zakupem robię krótki, praktyczny przegląd. To zajmuje kilka minut, a oszczędza sporo nerwów po uruchomieniu instalacji. Jeśli po tej liście nadal waham się między dwoma standardowymi rozmiarami, biorę większy. W CO to zwykle bezpieczniejsza decyzja niż ściskanie się na granicy pojemności.
- Sprawdzam realną objętość instalacji, nie tylko moc kotła.
- Odczytuję ciśnienie zaworu bezpieczeństwa i nie zakładam wartości „z rozpędu”.
- Mierzę wysokość do najwyższego punktu instalacji.
- Patrzę, czy układ ma glikol, bufor, podłogówkę albo kilka źródeł ciepła.
- Porównuję pojemność nominalną i użytkową naczynia, bo te liczby nie są tym samym.
- Zostawiam zapas, jeśli instalacja ma się w przyszłości rozbudować.
Po montażu sprawdzam jeszcze ciśnienie po kilku dniach i po pierwszym pełnym cyklu grzania. Jeśli wszystko jest poprawnie dobrane, zimne ciśnienie trzyma się stabilnie, zawór bezpieczeństwa pozostaje suchy, a kocioł nie robi niepotrzebnych skoków. Właśnie po tym poznaję dobrze dobrane naczynie przeponowe: nie rzuca się w oczy, tylko po prostu robi swoją robotę.
