Pompa ciepła jest prostsza, niż wygląda na pierwszy rzut oka: nie wytwarza ciepła z paliwa, tylko przenosi je z otoczenia do instalacji w domu. Gdy rozłoży się ją na schemat, od razu widać, skąd bierze energię, co robi sprężarka, po co potrzebny jest zawór rozprężny i dlaczego jedna instalacja może grzać zimą oraz wspierać chłodzenie latem. W tym tekście rozpisuję to tak, żeby techniczny rysunek zaczął być czytelny także dla osoby, która po prostu chce dobrze dobrać ogrzewanie do domu.
Najkrócej: pompa ciepła przenosi energię z otoczenia do domu, a nie ją „produkuje”
- Rdzeń układu tworzą parownik, sprężarka, skraplacz i zawór rozprężny.
- Najlepsza efektywność pojawia się wtedy, gdy instalacja pracuje na niskiej temperaturze zasilania.
- W domach jednorodzinnych najczęściej stosuje się układ powietrze-woda, bo jest najprostszy w montażu.
- Sprawność spada, gdy różnica między źródłem ciepła a instalacją grzewczą robi się zbyt duża.
- Ten sam system może grzać i chłodzić, jeśli ma odpowiednią automatykę oraz zawór odwracający obieg.
Jak czytać schemat pompy ciepła bez technicznego chaosu

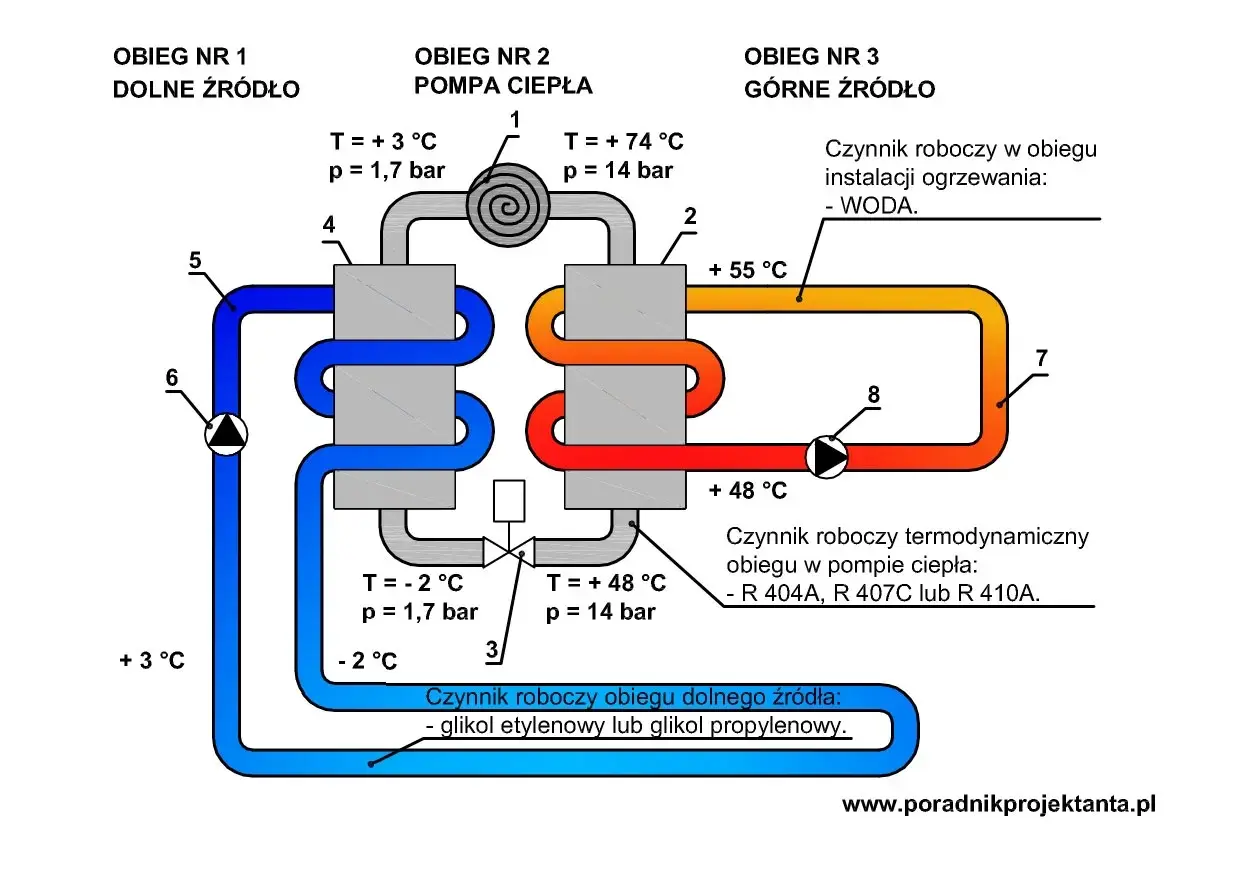

Ja zawsze zaczynam od podziału całego układu na trzy strefy: dolne źródło, czyli miejsce poboru energii, obieg chłodniczy, w którym krąży czynnik roboczy, oraz górne źródło, czyli instalację grzewczą w budynku. Jak pokazuje gov.pl, to właśnie parownik, sprężarka, skraplacz i zawór rozprężny zamykają obieg, a całość działa na zasadzie przenoszenia ciepła z miejsca o niższej temperaturze do miejsca cieplejszego.
| Element | Rola w układzie | Co warto z tego zapamiętać |
|---|---|---|
| Parownik | Pobiera ciepło z powietrza, gruntu albo wody i odparowuje czynnik roboczy. | To tutaj zaczyna się „zbieranie” energii z otoczenia. |
| Sprężarka | Ściska parę czynnika, podnosząc jego ciśnienie i temperaturę. | To najbardziej „pracujący” element całej pompy. |
| Skraplacz | Oddaje ciepło do instalacji CO lub do zasobnika c.w.u. | To stąd ciepło trafia do grzejników, podłogówki albo bojlera. |
| Zawór rozprężny | Obniża ciśnienie i temperaturę czynnika, przygotowując go do kolejnego cyklu. | Bez niego obieg nie mógłby się zamknąć. |
| Zawór czterodrogowy lub przełączający | Zmienia kierunek obiegu w trybie chłodzenia albo odszraniania. | To ważny detal w pompach, które mają pracować całorocznie. |
Jeśli ktoś patrzy tylko na jednostkę zewnętrzną, łatwo przegapi sedno: pompa ciepła to układ współpracujących ze sobą elementów, a nie pojedyncze urządzenie na elewacji. Kiedy ten podział jest już jasny, można przejść do samego cyklu pracy.
Co dzieje się w obiegu krok po kroku
Najprościej widzę to jako cztery powtarzalne etapy. Energy.gov podaje, że dobrze dobrane pompy ciepła mogą dostarczać do domu od 2 do 4 razy więcej energii cieplnej, niż zużywają energii elektrycznej. To nie magia, tylko efekt pracy obiegu chłodniczego.
- Parowanie - czynnik roboczy trafia do parownika i odbiera energię z otoczenia. Nawet jeśli powietrze zewnętrzne wydaje się chłodne, nadal zawiera ciepło, które da się odebrać.
- Sprężanie - sprężarka podnosi ciśnienie czynnika, a wraz z nim jego temperaturę. W praktyce to właśnie sprężarka „robi różnicę” między niską energią pobraną z otoczenia a temperaturą potrzebną do ogrzewania domu.
- Skraplanie - gorący czynnik oddaje ciepło do wody grzewczej albo powietrza w budynku i wraca do postaci ciekłej. To etap, na którym energia realnie trafia do instalacji.
- Rozprężanie - zawór rozprężny obniża ciśnienie czynnika, dzięki czemu może on znów odebrać ciepło w parowniku i rozpocząć kolejny obieg.
Ten cykl jest bardzo podobny do pracy lodówki, tylko w odwróconej skali i z innym celem. Właśnie dlatego pompa nie „produkuje” ciepła jak kocioł, lecz je transportuje. Ale sam cykl to nie wszystko, bo ten sam układ może pracować też latem.
Dlaczego ten sam układ może grzać i chłodzić
W pompach ciepła z funkcją chłodzenia kluczowy jest zawór odwracający obieg, czyli mechanizm zmieniający kierunek przepływu czynnika. Dzięki temu ta sama instalacja zimą oddaje ciepło do domu, a latem może je z niego odbierać. To właśnie dlatego wiele nowoczesnych systemów działa jak odwrócona klimatyzacja, tylko z szerszym zakresem zastosowań.
Tryb grzania
W sezonie grzewczym dolne źródło znajduje się poza budynkiem: w powietrzu, gruncie albo wodzie. Czynnik odbiera tam energię, sprężarka podnosi jego temperaturę, a skraplacz przekazuje ciepło do instalacji wewnętrznej. W układach powietrze-woda ciepło trafia zwykle do podłogówki, grzejników niskotemperaturowych albo zasobnika c.w.u.
Przeczytaj również: Jak obniżyć rachunki za ogrzewanie i zyskać niezależność energetyczną?
Tryb chłodzenia i odszranianie
W wersjach z chłodzeniem obieg odwraca się i budynek oddaje nadmiar ciepła na zewnątrz. W gruntowych pompach ciepła możliwe bywa nawet chłodzenie pasywne, czyli z dużo mniejszym udziałem sprężarki. Zimą pojawia się jeszcze temat defrostu, czyli odszraniania jednostki zewnętrznej: gdy na wymienniku zbiera się lód, system chwilowo przełącza obieg, żeby go stopić. To normalny proces, ale trzeba go uwzględnić przy ocenie pracy urządzenia.
Skoro wiemy już, że obieg jest uniwersalny, trzeba jeszcze dobrać typ pompy do budynku.
Który typ pompy ciepła ma sens w domu
W domach jednorodzinnych najczęściej wybiera się układ powietrze-woda, bo jest po prostu najłatwiejszy do zamontowania. Jak zauważa Panasonic, to właśnie ten wariant jest najczęściej wykorzystywany w domach jednorodzinnych. Ale w praktyce są też inne rozwiązania i każde ma sens w trochę innym scenariuszu.
| Typ pompy | Skąd pobiera ciepło | Największy plus | Najważniejsze ograniczenie | Kiedy ma największy sens |
|---|---|---|---|---|
| Powietrze-woda | Powietrze zewnętrzne | Prosty montaż, brak odwiertów, dobre rozwiązanie modernizacyjne | Sprawność spada wraz z mrozem | Większość nowych i modernizowanych domów |
| Gruntowa | Grunt przez kolektor lub sondy | Stabilniejsza praca zimą i wysoka efektywność sezonowa | Droższe dolne źródło, większa ingerencja w działkę | Nowe budynki, większy budżet, dobra działka |
| Woda-woda | Woda gruntowa | Bardzo stabilne warunki pracy | Wymaga odpowiednich warunków hydrogeologicznych i formalności | Tam, gdzie warunki wodne naprawdę sprzyjają |
| Powietrze-powietrze | Powietrze zewnętrzne | Szybka reakcja i prosty montaż | Nie ogrzewa wody w instalacji CO | Mieszkania, małe domy, dogrzewanie strefowe |
To dobry moment, żeby zauważyć jedną rzecz: schemat działania nie mówi jeszcze wszystkiego o opłacalności. O tym decyduje również temperatura, na jakiej instalacja oddaje ciepło do domu.
Dlaczego temperatura wody grzewczej robi tak dużą różnicę
Pompa ciepła pracuje tym lepiej, im mniejsza jest różnica między temperaturą dolnego źródła a temperaturą potrzebną w instalacji. To dlatego podłogówka zwykle wygrywa z klasycznymi grzejnikami wysokotemperaturowymi. Gdy instalacja wymaga wysokiej temperatury zasilania, sprężarka musi wykonać więcej pracy, a rachunki rosną.
| Parametr | Co oznacza | Dlaczego jest ważny |
|---|---|---|
| COP | Chwilowa efektywność urządzenia w konkretnych warunkach | Pokazuje, ile ciepła pompa daje w stosunku do pobranej energii elektrycznej |
| SCOP | Sezonowa efektywność w skali całego roku | Lepiej oddaje realne rachunki niż pojedynczy wynik testowy |
| Temperatura zasilania | Temperatura wody kierowanej do instalacji grzewczej | Im niższa, tym łatwiej o wysoką sprawność |
| Punkt biwalentny | Temperatura, poniżej której do pracy dołącza drugie źródło ciepła | Przydatny w budynkach o większym zapotrzebowaniu na moc w mrozy |
W praktyce najlepiej współpracują z pompą ciepła układy niskotemperaturowe, zwykle z temperaturą zasilania rzędu około 35-55°C, zależnie od projektu i typu instalacji. Jeżeli dom wymaga wyższych temperatur, warto najpierw sprawdzić izolację, dobór grzejników i realne zapotrzebowanie budynku, zamiast zakładać, że sama pompa „nadrobi” wszystko mocą. Nawet najlepszy schemat nie zadziała dobrze, jeśli popełni się kilka klasycznych błędów projektowych.
Najczęstsze błędy przy interpretacji schematu
- Mylenie źródła z odbiornikiem - część osób patrzy tylko na jednostkę zewnętrzną, a zapomina o skraplaczu, zasobniku i instalacji wewnętrznej.
- Zakładanie, że COP z ulotki zawsze się powtórzy - wynik laboratoryjny nie jest tym samym, co efektywność w mroźny dzień i przy źle dobranej instalacji.
- Pomijanie temperatury zasilania - jeśli grzejniki potrzebują wysokiej temperatury, pompa będzie pracować ciężej i drożej.
- Przewymiarowanie urządzenia - zbyt duża pompa częściej się włącza i wyłącza, czyli taktuję, co obniża komfort i skraca żywotność sprężarki.
- Ignorowanie odszraniania i odpływu skroplin - w zimie to normalny proces, ale trzeba go przewidzieć na etapie montażu.
- Brak spojrzenia na cały budynek - szczelność, wentylacja i izolacja mają wpływ na wynik równie duży jak sama pompa.
Gdy te pułapki są wyłapane, łatwiej ocenić, czy dana instalacja ma sens w konkretnym domu, a nie tylko dobrze wygląda na folderze.
Co z tego wynika przy wyborze systemu w 2026 roku
Jeśli buduję nowy dom, patrzę przede wszystkim na niskotemperaturową instalację, dobrą izolację i automatykę pogodową. Jeśli modernizuję starszy budynek, zaczynam od sprawdzenia, jakiej temperatury naprawdę potrzebują istniejące grzejniki i czy da się ją obniżyć bez utraty komfortu.
- Nowy dom - pompa powietrze-woda z podłogówką zwykle daje najprostszy i najbardziej przewidywalny układ.
- Modernizacja - trzeba uczciwie sprawdzić zapotrzebowanie na ciepło, zanim dobierze się moc urządzenia.
- Większy budżet i dobra działka - gruntowa pompa ciepła może pracować stabilniej, ale wymaga bardziej złożonego dolnego źródła.
- Prostszy montaż - powietrzna pompa ciepła zwykle wygrywa czasem instalacji i mniejszą ingerencją w teren.
Jeśli mam zostawić jedną wskazówkę, to tę: nie oceniaj pompy po samym urządzeniu, tylko po całym układzie. To temperatura zasilania, dobór mocy, jakość montażu i charakter budynku decydują o tym, czy schemat działa dobrze w praktyce. W 2026 roku właśnie od tego warto zacząć każdą sensowną rozmowę o pompie ciepła.
