Połączenie zasobnika ciepłej wody z kotłem CO ma sens wtedy, gdy chcesz korzystać z jednego źródła ciepła zimą, a jednocześnie mieć ciepłą wodę także poza sezonem grzewczym. W praktyce odpowiedź na pytanie, jak podłączyć bojler elektryczny do pieca CO, zaczyna się od sprawdzenia, czy masz zwykły bojler, czy zasobnik z wężownicą, bo od tego zależy cały układ hydrauliczny. Najważniejsze jest jednak poprawne bezpieczeństwo instalacji: zawór bezpieczeństwa, zawór zwrotny, naczynie przeponowe i sensowne sterowanie.
Najważniejsze zasady, zanim zaczniesz montaż
- Zwykły bojler elektryczny bez wężownicy nie odbiera ciepła z pieca - do współpracy z CO potrzebujesz zasobnika z wężownicą albo modelu biwalentnego.
- Po stronie zimnej wody obowiązkowe są elementy bezpieczeństwa: zawór bezpieczeństwa, często też zawór zwrotny, a przy określonych warunkach naczynie przeponowe.
- Najwygodniej działa układ z pompą obiegową i sterowaniem temperaturą zasobnika, zwłaszcza gdy źródło ciepła nie pracuje stale.
- Jeśli instalacja ma zawór zwrotny lub reduktor ciśnienia, naczynie przeponowe powinno mieć zwykle co najmniej 5% pojemności zasobnika.
- Przy podłączeniu elektryki i uruchomieniu warto korzystać z instalatora z uprawnieniami, bo błędy w tym miejscu kończą się przegrzewaniem albo wyciekami.
Co właściwie chcesz połączyć z piecem CO
Ja zawsze zaczynam od rozróżnienia dwóch rzeczy, bo tu najłatwiej o pomyłkę. Boiler elektryczny w potocznym znaczeniu bywa każdym pojemnościowym podgrzewaczem wody, ale z punktu widzenia instalacji liczy się to, czy zbiornik ma wężownicę. Wężownica to spiralna rura wewnątrz zasobnika, przez którą przepływa gorąca woda z kotła i oddaje ciepło wodzie użytkowej.
Jeśli urządzenie ma tylko grzałkę elektryczną, to nie podłączysz go sensownie do pieca CO w taki sposób, żeby piec podgrzewał wodę w zbiorniku. Taki zbiornik działa samodzielnie i najlepiej zostawić go jako niezależne źródło CWU. Jeśli chcesz współpracy z kotłem, potrzebujesz zasobnika z wężownicą albo wersji biwalentnej, czyli przystosowanej do dwóch źródeł ciepła.
| Rozwiązanie | Czy współpracuje z piecem CO | Do czego ma sens | Główne ograniczenie |
|---|---|---|---|
| Zwykły bojler elektryczny bez wężownicy | Nie bezpośrednio | Samodzielne podgrzewanie wody grzałką | Brak hydraulicznego odbioru ciepła z kotła |
| Zasobnik z jedną wężownicą | Tak | Najczęstszy układ do pieca CO i dogrzewania elektrycznego | Współpraca zależy od dobrze dobranej automatyki |
| Zasobnik biwalentny | Tak | Dwa źródła ciepła, np. kocioł i grzałka albo inny dodatkowy obieg | Więcej osprzętu i wyższy koszt |
W praktyce najczęściej wygrywa zasobnik z wężownicą i grzałką elektryczną. To rozwiązanie daje elastyczność: zimą grzeje kocioł, a poza sezonem możesz podtrzymywać temperaturę prądem. Gdy już to rozdzielisz, dużo łatwiej dobrać właściwy układ pracy z konkretnym kotłem.
Jaki układ działa z twoim kotłem
Rodzaj kotła ma większe znaczenie niż sama nazwa „piec CO”. W praktyce najczęściej spotykam dwa światy: układ otwarty przy kotłach na paliwo stałe i układ zamknięty przy kotłach gazowych albo nowocześniejszych źródłach ciepła. W instrukcjach zasobników z wężownicą widać oba warianty, ale pod warunkiem poprawnego zabezpieczenia obiegu i dobrania sterowania.
Układ otwarty
To częsty scenariusz przy kotłach na drewno, węgiel lub pellet, szczególnie tam, gdzie instalacja działa tradycyjnie i liczy się odporność na przegrzanie. W takim układzie zasobnik współpracuje z obiegiem CO przez wężownicę i pompę, a bezpieczeństwo całego systemu opiera się na poprawnym naczyniu wzbiorczym i drożnym obiegu. Ja traktuję to jako układ bardziej wybaczający przy chwilowym braku prądu, ale jednocześnie wymagający dyscypliny w montażu.
Przeczytaj również: Jak działa zawór bezpieczeństwa w bojlerze i jak unikać awarii
Układ zamknięty
Tu częściej pracują kotły gazowe, elektryczne albo bardziej rozbudowane źródła ciepła. W takim przypadku potrzebujesz naczynia przeponowego i pełnego zestawu zabezpieczeń ciśnieniowych. To nadal może być bardzo wygodne rozwiązanie, tylko nie wolno mieszać przypadkowo elementów bez sprawdzenia, czy producent zasobnika dopuszcza taki sposób pracy. W praktyce właśnie tu przydaje się zawór trójdrogowy, czyli element, który przełącza przepływ tak, by kocioł najpierw ładował zasobnik, a dopiero potem obsługiwał pozostałą część instalacji.
Jeśli mam wskazać jedną rzecz, która robi największą różnicę, to jest nią priorytet CWU. Oznacza po prostu, że sterowanie na chwilę kieruje moc kotła na podgrzanie wody użytkowej, zamiast rozpraszać ją po całym obiegu grzewczym. Dzięki temu zasobnik ładuje się szybciej i stabilniej. Gdy układ jest już dobrany do typu kotła, można przejść do schematu połączeń i osprzętu.

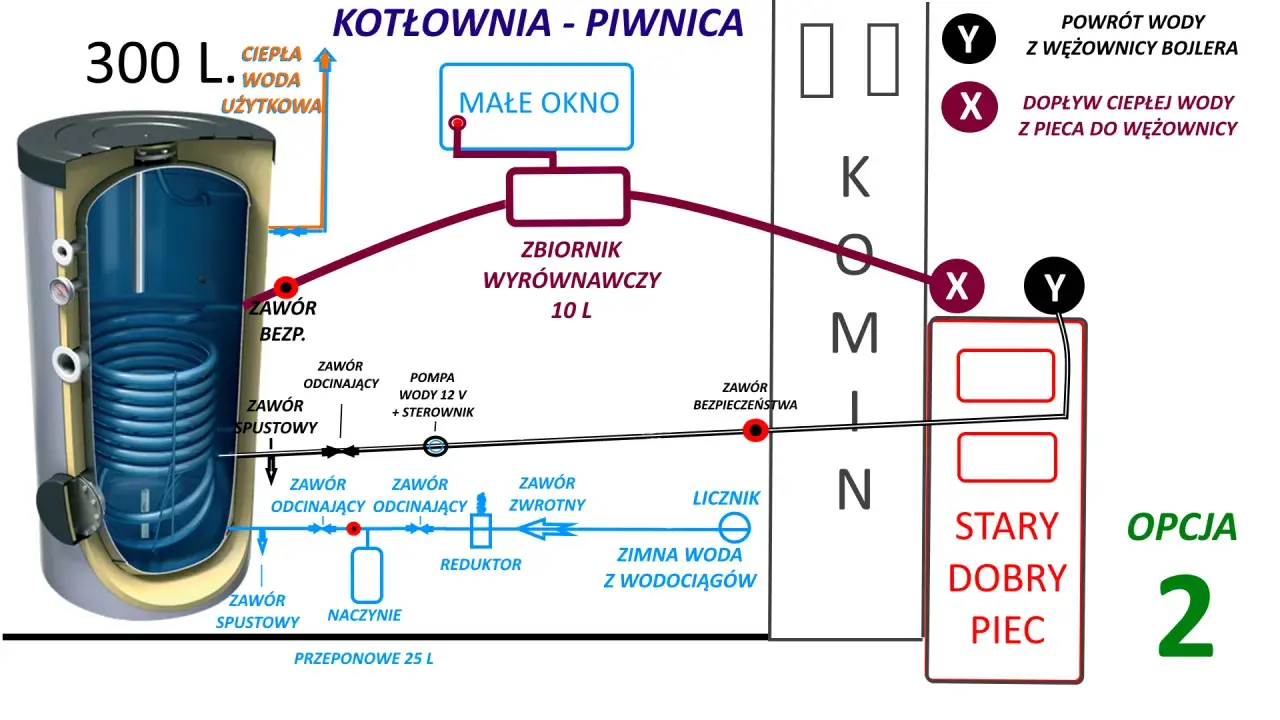

Schemat, który daje najmniej problemów
Jeśli mam polecić jeden układ do większości domów, wybieram zasobnik z wężownicą, pompę obiegową na obiegu kotłowym i automatykę z czujnikiem temperatury zasobnika. Po stronie zimnej wody musi być zawór bezpieczeństwa, a często także reduktor ciśnienia i naczynie przeponowe. Na obiegu CO daję zawory odcinające, żeby dało się serwisować zbiornik bez spuszczania całej instalacji.
- Strona zimnej wody: zawór odcinający, filtr, ewentualnie reduktor ciśnienia, zawór zwrotny, zawór bezpieczeństwa i dopiero zasobnik.
- Strona ciepłej wody: wyjście z zasobnika do instalacji domowej, najlepiej z dobrą izolacją rur.
- Obieg kotłowy: kocioł, pompa, zawory odcinające, wężownica, powrót do kotła.
- Sterowanie: czujnik temperatury w zasobniku lub termostat, który uruchamia pompę albo zawór przełączający.
- Odpływ z zaworu bezpieczeństwa: zawsze do miejsca, w którym woda może swobodnie zejść, najczęściej do kanalizacji lub kratki ściekowej.
Nie montuję armatury odcinającej między zaworem bezpieczeństwa a zbiornikiem. Jeśli po stronie zimnej wody pracuje zawór zwrotny albo reduktor ciśnienia, dochodzi naczynie przeponowe. W praktyce przyjmuje się zwykle pojemność co najmniej 5% objętości zasobnika. Tę zasadę wprost widać w instrukcjach zasobników Galmet i właśnie ona najczęściej ratuje układ przed ciągłym kapaniem z zaworu.
To jest też moment, w którym łatwo zauważyć, czy instalacja ma sensowną drogę serwisową, czy została zrobiona „na skróty”. A kiedy schemat jest już poprawny, liczy się kolejność montażu.
Jak wykonać podłączenie krok po kroku
Najpierw sprawdzam nośność miejsca montażu i rzeczywistą pojemność zasobnika. To nie jest drobiazg: zbiornik 150 litrów z wodą i osprzętem potrafi zbliżyć się do 190-210 kg, a model 200-litrowy często przekracza 250 kg. Jeśli ściana nie daje pewności, lepiej postawić na wersję stojącą niż ryzykować naprężenia mocowania po kilku miesiącach.
- Dobierz zasobnik do źródła ciepła. Jeśli kocioł ma pracować tylko zimą, a latem chcesz korzystać z grzałki, szukaj modelu z wężownicą i grzałką elektryczną.
- Zamontuj elementy bezpieczeństwa na zimnej wodzie. Zawór bezpieczeństwa musi mieć drożny odpływ, a jeśli w układzie jest zawór zwrotny lub reduktor, dołóż naczynie przeponowe.
- Wepnij wężownicę do kotła przez pompę i zawory odcinające. To ułatwia serwis i pozwala odciąć zasobnik bez wyłączania całej instalacji.
- Podłącz czujnik temperatury zasobnika i sterowanie. Dzięki temu kocioł wie, kiedy ładować bojler, a kiedy wrócić do normalnej pracy CO.
- Zasil grzałkę osobnym obwodem. W praktyce oznacza to dedykowane zabezpieczenie i zwykle wyłącznik różnicowoprądowy 30 mA, a cały tor elektryczny powinien zrobić elektryk z uprawnieniami.
- Napełnij, odpowietrz i sprawdź szczelność. Grzałki nie wolno uruchamiać na sucho, bo to najszybsza droga do uszkodzenia elementu grzejnego.
- Ustaw temperaturę pracy. Na co dzień sensowny zakres to zwykle 50-55°C, a jeśli sterownik ma program antylegionella, okresowe dogrzanie do około 60°C jest praktycznym dodatkiem.
W dokumentacji Galmet i podobnych producentów widać jeszcze jeden ważny detal: zasobnik może współpracować z układem otwartym albo zamkniętym, ale tylko wtedy, gdy instalacja jest zabezpieczona zgodnie z instrukcją. To nie jest miejsce na improwizację. Po poprawnym uruchomieniu warto od razu przejść do kontroli błędów, bo one najczęściej pokazują się nie w dniu montażu, tylko po pierwszym sezonie.
Błędy, które najczęściej psują cały układ
Najgorszy scenariusz widzę wtedy, gdy ktoś traktuje zasobnik jak zwykły zbiornik i pomija osprzęt bezpieczeństwa. Instalacja działa wtedy „na oko”, ale tylko do pierwszego wzrostu ciśnienia albo do momentu, gdy kocioł zacznie oddawać ciepło w niechcianą stronę. W praktyce najczęściej psują wszystko te same pomyłki.
- Podłączenie zwykłego bojlera elektrycznego do pieca bez wężownicy. Tego po prostu nie da się zrobić poprawnie w standardowym układzie hydraulicznym.
- Brak zaworu bezpieczeństwa albo zamknięty odpływ. To prosty przepis na wzrost ciśnienia i wyciek tam, gdzie nie powinno go być.
- Brak naczynia przeponowego przy zaworze zwrotnym lub reduktorze. Woda ma gdzieś zwiększyć objętość podczas grzania, a bez tego zaczyna pracować zawór bezpieczeństwa.
- Źle ustawiony czujnik albo termostat. Jeśli mierzy temperaturę w złym miejscu, kocioł ładuje zasobnik z opóźnieniem albo za długo.
- Thermosiphon, czyli samoczynna cyrkulacja ciepła. To grawitacyjny przepływ, który potrafi niepostrzeżenie dogrzewać zbiornik albo wychładzać go przez rury, gdy nie ma odpowiednich zaworów zwrotnych.
- Za długie i nieizolowane przewody. Ciepło ucieka wtedy szybciej, niż wielu inwestorów zakłada na etapie wyceny.
- Brak dostępu serwisowego. Jeśli nie da się wymienić anody, przepłukać układu albo skontrolować pompy bez rozbierania połowy kotłowni, projekt był zrobiony źle.
Ja szczególnie zwracam uwagę na dwa punkty: bezpieczeństwo ciśnieniowe i sensowne sterowanie priorytetem CWU. Bez nich nawet dobry zasobnik potrafi zachowywać się chaotycznie. Gdy już wiesz, czego unikać, łatwiej ocenić, czy taki układ jest opłacalny i ile realnie kosztuje.
Ile to kosztuje i kiedy lepiej wybrać inne rozwiązanie
Dla większości domów koszt nie kończy się na samym zbiorniku. Trzeba doliczyć armaturę, sterowanie, pompę i robociznę, a cena zależy głównie od pojemności zasobnika oraz tego, czy układ ma działać w wersji prostej, czy z pełnym priorytetem CWU. Poniżej podaję orientacyjne widełki, które dobrze pokazują skalę wydatku.
| Element | Orientacyjny koszt | Po co |
|---|---|---|
| Zasobnik 120-200 l z wężownicą i grzałką | 1800-4500 zł | Magazyn ciepłej wody i współpraca z piecem |
| Armatura bezpieczeństwa i zawory | 300-900 zł | Ochrona przed wzrostem ciśnienia i możliwość serwisu |
| Pompa obiegowa i podstawowa automatyka | 400-1200 zł | Ładowanie zasobnika z kotła i sterowanie priorytetem |
| Robocizna instalatora | 1000-3000 zł | Montaż, odpowietrzenie, test szczelności i uruchomienie |
| Całość układu | 3500-9000 zł | Realny budżet dla poprawnego, bezpiecznego montażu |
Praktyczny punkt odniesienia daje też tempo dogrzewania. W danych jednego z zasobników Ariston 120 l z grzałką 2 kW podgrzanie wody o 45°C zajmuje około 3 godziny 20 minut, a wersja 150 l potrzebuje około 4 godzin. To dobrze pokazuje, że grzałka jest sensownym wsparciem, ale nie zastąpi wydajnego źródła ciepła przy dużym poborze.
Jeśli masz fotowoltaikę, taki układ bywa jeszcze ciekawszy, bo grzałka może przejmować nadwyżki energii w cieplejszych miesiącach. Gdy jednak zasobnik ma działać tylko elektrycznie przez cały rok, a piec CO jest traktowany jako okazjonalne wsparcie, czasem rozsądniej jest wybrać prostszy układ albo inny typ zasobnika. Zostaje jeszcze kwestia uruchomienia i serwisu, o której wiele osób przypomina sobie dopiero za późno.
Co sprawdzić przed pierwszym sezonem grzania
- czy zawór bezpieczeństwa ma swobodny odpływ do kanalizacji albo kratki ściekowej;
- czy pompa uruchamia się wtedy, kiedy zasobnik faktycznie woła o ciepło;
- czy izolacja rur nie została uszkodzona przy montażu;
- czy wężownica została poprawnie odpowietrzona;
- czy temperatura zadana nie jest zbyt niska na stałe;
- czy anoda magnezowa jest nadal w dobrym stanie, bo w wielu zasobnikach wymaga kontroli co 12-18 miesięcy;
- czy w pomieszczeniu nie grozi zamarznięcie instalacji, jeśli kocioł stoi w nieogrzewanej kotłowni.
W praktyce dobrze zrobione podłączenie zasobnika do kotła CO powinno być prawie niewidoczne w użytkowaniu: piec grzeje wtedy, kiedy trzeba, bojler trzyma temperaturę, a bezpieczeństwo nie zależy od pamięci domowników. Jeśli któryś element budzi wątpliwości, lepiej poprawić go na etapie montażu niż później walczyć z kapaniem zaworu, przegrzewaniem albo niepotrzebnymi stratami ciepła.
