Aby podłączyć potencjometr do falownika, konieczne jest wykonanie kilku prostych kroków, które zapewnią prawidłowe działanie urządzenia. Potencjometr jest kluczowym elementem, który umożliwia kontrolowanie prędkości obrotowej silnika, co jest niezwykle ważne w wielu zastosowaniach przemysłowych. W tym artykule przedstawimy szczegółowy przewodnik, który pomoże Ci w poprawnym podłączeniu i konfiguracji potencjometru do falownika, a także wskaże najczęstsze błędy, które warto unikać.
Wszystkie informacje o podłączeniu potencjometru są oparte na sprawdzonych źródłach, co gwarantuje ich rzetelność. Zrozumienie procesu podłączenia oraz konfiguracji falownika pozwoli Ci na efektywne wykorzystanie potencjometru w Twoim projekcie. Przejdźmy zatem do kluczowych informacji, które pomogą Ci w tej kwestii.
Kluczowe wnioski:- Potencjometr należy podłączyć do gniazd +10V, COM oraz analogu AI (2 lub 3).
- Po podłączeniu, należy skonfigurować falownik, aby ustawić odpowiednie parametry.
- Użycie przycisku PRG na falowniku umożliwia dostęp do ustawień i parametrów.
- Wartość parametru F0-03 powinna być ustawiona na 2, aby prawidłowo działało sterowanie prędkością.
- Podłączony potencjometr pozwala na bieżąco monitorowanie i regulację częstotliwości pracy silnika.
Jak poprawnie podłączyć potencjometr do falownika - krok po kroku
Wybór odpowiedniego potencjometru do falownika jest kluczowy dla prawidłowego działania systemu. Należy zwrócić uwagę na kilka istotnych cech, takich jak wartość oporu, typ (linowy lub logarytmiczny) oraz kompatybilność z falownikiem. Potencjometry o odpowiednich wartościach oporu powinny być dostosowane do wymagań konkretnego falownika, aby zapewnić optymalne działanie. Dodatkowo, wybór między typem liniowym a logarytmicznym może wpływać na sposób, w jaki falownik interpretuje sygnały z potencjometru.
Aby podłączyć potencjometr do falownika, potrzebne będą odpowiednie narzędzia i materiały. Należy zaopatrzyć się w ściągacze izolacji, lutownice, a także przewody i złącza. Sposób, w jaki zostaną one wykorzystane, będzie kluczowy dla zapewnienia stabilnego połączenia. Warto również mieć pod ręką multimetr, który pozwoli na sprawdzenie poprawności podłączenia przed włączeniem falownika.
Wybór odpowiedniego potencjometru do falownika - kluczowe cechy
Wybierając potencjometr do falownika, warto zwrócić uwagę na kilka kluczowych cech. Wartość oporu powinna być zgodna z wymaganiami falownika, co zapewni prawidłowe działanie. Potencjometry mogą być linowe lub logarytmiczne, co wpływa na sposób regulacji; wybór zależy od specyficznych zastosowań. Dodatkowo, ważne jest, aby potencjometr był kompatybilny z danym modelem falownika, co zapewni jego prawidłowe funkcjonowanie.
Podstawowe narzędzia i materiały potrzebne do podłączenia
Do podłączenia potencjometru do falownika niezbędne będą odpowiednie narzędzia i materiały. Ściągacze izolacji umożliwią przygotowanie przewodów, natomiast lutownice będą potrzebne do trwałego połączenia. Oprócz tego, warto zaopatrzyć się w przewody oraz złącza, które umożliwią prawidłowe połączenie z falownikiem. Dobrze jest również mieć pod ręką multimetr do testowania połączeń przed uruchomieniem systemu.
- Wartość oporu potencjometru dostosowana do falownika
- Typ potencjometru: liniowy lub logarytmiczny
- Kompatybilność z modelem falownika
- Jakość wykonania i materiał użyty do produkcji
Jak wykonać podłączenie potencjometru do falownika - szczegółowy przewodnik
Podłączenie potencjometru do falownika to kluczowy krok, który umożliwia precyzyjne sterowanie urządzeniem. Proces ten wymaga staranności i zrozumienia, jak poszczególne elementy współpracują ze sobą. Na początku należy przygotować wszystkie niezbędne komponenty oraz narzędzia, a następnie przystąpić do właściwego podłączenia. Prawidłowe wykonanie tej operacji zapewni efektywne działanie falownika oraz umożliwi jego późniejszą konfigurację.

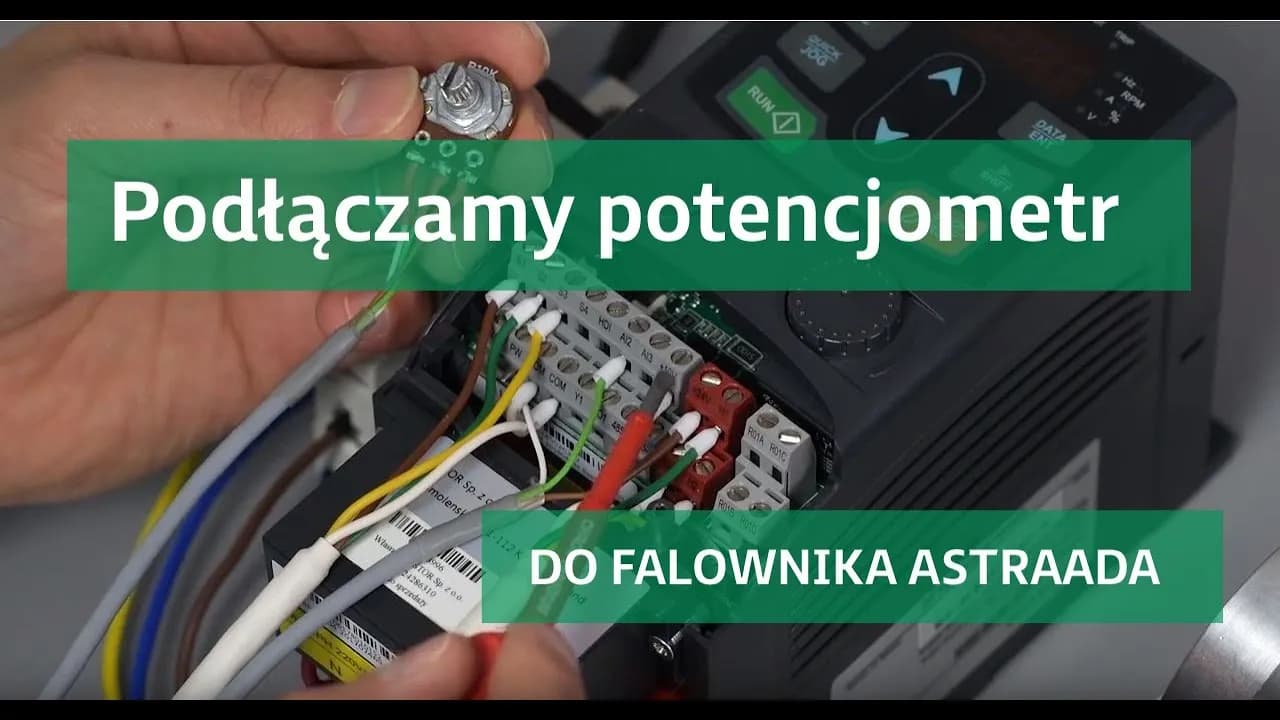

W pierwszej kolejności, należy zidentyfikować odpowiednie porty na falowniku, do których będą podłączane przewody potencjometru. Zazwyczaj dwie skrajne nóżki potencjometru łączymy z gniazdami +10V oraz COM. Środkową nóżkę należy podpiąć do analogowego gniazda AI, oznaczonego numerem 2 lub 3. Wybór gniazda AI jest elastyczny, ale finalnie powinien być zdefiniowany podczas konfiguracji falownika. Warto również zadbać o to, aby wszystkie połączenia były solidne i dobrze izolowane, co zapobiegnie problemom z działaniem.
Schemat podłączenia potencjometru do falownika - wizualizacja
Wizualizacja podłączenia potencjometru do falownika jest kluczowym elementem, który ułatwia zrozumienie całego procesu. Schemat przedstawia, jak powinny być połączone poszczególne nóżki potencjometru z odpowiednimi portami falownika. Warto zwrócić uwagę na oznaczenia, które pomagają w identyfikacji właściwych połączeń, co minimalizuje ryzyko błędów.
| Element | Połączenie |
| Skrajna nóżka 1 | +10V |
| Skrajna nóżka 2 | COM |
| Środkowa nóżka | AI (2 lub 3) |
Krok po kroku: jak podłączyć przewody potencjometru
Aby prawidłowo podłączyć przewody potencjometru do falownika, należy wykonać kilka prostych kroków. Po pierwsze, przygotuj potencjometr i upewnij się, że wszystkie przewody są odpowiedniej długości i jakości. Następnie, użyj ściągaczy izolacji, aby usunąć izolację z końców przewodów, które będą podłączone do falownika. Kolejnym krokiem jest przylutowanie lub podłączenie przewodów do odpowiednich gniazd, zgodnie z wcześniej przedstawionym schematem. Pamiętaj, aby dokładnie sprawdzić, czy połączenia są stabilne i dobrze izolowane. Po zakończeniu podłączenia, przed włączeniem falownika, warto jeszcze raz zweryfikować wszystkie połączenia, aby upewnić się, że są prawidłowe.
Czytaj więcej: Fotowoltaika od kiedy zmiany? Sprawdź, co musisz wiedzieć teraz
Jak skonfigurować falownik po podłączeniu potencjometru - zapewnij poprawne działanie
Po podłączeniu potencjometru do falownika, kluczowym krokiem jest właściwa konfiguracja ustawień, aby zapewnić jego prawidłowe działanie. Należy zwrócić uwagę na kilka istotnych parametrów, które wpływają na efektywność działania falownika. Ważne jest, aby dostosować te ustawienia do specyfikacji używanego potencjometru oraz wymagań aplikacji, w której falownik będzie pracował. Prawidłowa konfiguracja pozwoli na optymalne wykorzystanie możliwości urządzenia oraz zapewni jego stabilność operacyjną.
W kontekście konfiguracji, użytkownicy powinni skupić się na takich parametrach jak limity częstotliwości, które określają zakres, w jakim falownik będzie pracował. Ponadto, wybór trybu sterowania jest kluczowy, ponieważ wpływa na sposób, w jaki falownik interpretuje sygnały z potencjometru. Ustawienia te powinny być dostosowane do konkretnego zastosowania, aby zapewnić, że falownik będzie działał zgodnie z oczekiwaniami. Ostatecznie, właściwa konfiguracja nie tylko poprawi wydajność, ale również przedłuży żywotność urządzenia.
Ustawienia parametrów falownika - co warto wiedzieć
Ważne parametry, które należy ustawić na falowniku po podłączeniu potencjometru, obejmują limity częstotliwości oraz tryby kontrolne. Limity częstotliwości powinny być dostosowane do specyfikacji silnika, aby uniknąć jego przeciążenia lub uszkodzenia. Warto również zwrócić uwagę na tryb sterowania, który może być ustawiony na tryb analogowy lub cyfrowy, w zależności od potrzeb aplikacji. Ustawienia te pozwalają na precyzyjne dostosowanie działania falownika do wymagań systemu. Dobrze skonfigurowany falownik z potencjometrem zapewnia efektywne i płynne sterowanie prędkością silnika.
Kalibracja potencjometru - jak osiągnąć dokładność
Kalibracja potencjometru jest kluczowym procesem, który zapewnia, że urządzenie działa z odpowiednią precyzją. Aby przeprowadzić kalibrację, najpierw należy przygotować odpowiednie narzędzia, takie jak multimeter, który pozwoli na dokładne pomiary. Proces kalibracji polega na porównaniu wartości odczytanej przez potencjometr z wartościami referencyjnymi i dostosowaniu go, aby uzyskać zgodność. Warto również przeprowadzić kilka testów w różnych zakresach, aby upewnić się, że potencjometr działa prawidłowo na całym zakresie swojej funkcjonalności.
Podczas kalibracji, ważne jest, aby zwrócić uwagę na stabilność połączeń oraz jakość używanych komponentów. W przypadku wykrycia jakichkolwiek nieprawidłowości, może być konieczne ponowne sprawdzenie połączeń lub wymiana potencjometru. Regularna kalibracja jest zalecana, aby zapewnić, że urządzenie działa zgodnie z wymaganiami aplikacji i utrzymuje wysoką dokładność pomiarów.
Problemy z połączeniami - identyfikacja i rozwiązania
Podczas podłączania potencjometru do falownika mogą wystąpić różne problemy, które mogą wpłynąć na jego działanie. Jednym z najczęstszych problemów jest słabe połączenie, które może prowadzić do nieprawidłowych odczytów lub braku reakcji urządzenia. Innym problemem jest niewłaściwe okablowanie, gdzie przewody mogą być podłączone do niewłaściwych terminali, co skutkuje brakiem funkcjonalności. Warto również zwrócić uwagę na ewentualne uszkodzenia mechaniczne potencjometru, które mogą wpłynąć na jego działanie.
Aby zidentyfikować te problemy, należy dokładnie sprawdzić wszystkie połączenia oraz upewnić się, że przewody są odpowiednio podłączone. W przypadku wykrycia problemu, warto rozważyć ponowne podłączenie przewodów oraz ich inspekcję pod kątem uszkodzeń. Regularne kontrole i konserwacja połączeń mogą pomóc w zapobieganiu tym problemom i zapewnieniu prawidłowego działania systemu.
Błędy w ustawieniach falownika - jak je naprawić
W trakcie konfiguracji falownika mogą wystąpić różne błędy, które mogą negatywnie wpłynąć na jego działanie z podłączonym potencjometrem. Do najczęstszych błędów należy niewłaściwe ustawienie parametrów, takich jak zakres częstotliwości czy tryb sterowania. Często użytkownicy zapominają o dostosowaniu ustawień do specyfikacji potencjometru, co prowadzi do nieprawidłowych odczytów lub braku reakcji na zmiany. Również pominięcie kalibracji połączenia może skutkować nieprecyzyjnymi wynikami.
Aby naprawić te błędy, należy dokładnie przeanalizować i dostosować ustawienia falownika zgodnie z instrukcjami producenta. Warto również skorzystać z dokumentacji technicznej, aby upewnić się, że wszystkie parametry są prawidłowo skonfigurowane. Regularne przeglądy i aktualizacje ustawień mogą pomóc w uniknięciu wielu problemów i zapewnieniu optymalnego działania falownika z potencjometrem.
- Sprawdzenie wszystkich połączeń elektrycznych i upewnienie się, że są solidne.
- Weryfikacja, czy przewody są podłączone do odpowiednich terminali.
- Regularna kalibracja potencjometru oraz kontrola ustawień falownika.
Jak wykorzystać potencjometr do zaawansowanego sterowania falownikiem
Potencjometr nie tylko umożliwia podstawowe sterowanie falownikiem, ale może być również wykorzystany w bardziej zaawansowanych aplikacjach, takich jak automatyzacja procesów przemysłowych. Dzięki zastosowaniu potencjometru w systemach sterowania, można uzyskać precyzyjne zarządzanie prędkością silników oraz dostosowywać parametry pracy falownika w czasie rzeczywistym. W połączeniu z czujnikami, potencjometr może służyć do dynamicznego regulowania wartości, co pozwala na lepsze dostosowanie do zmieniających się warunków pracy.
Warto również rozważyć integrację potencjometru z systemami IoT (Internet of Things). Dzięki temu możliwe jest zdalne monitorowanie i sterowanie falownikiem przez aplikacje mobilne lub systemy zarządzania budynkiem. Takie podejście nie tylko zwiększa efektywność operacyjną, ale także umożliwia zbieranie danych analitycznych, które mogą być użyte do optymalizacji procesów i przewidywania awarii. Przyszłość automatyzacji z pewnością będzie wiązała się z coraz szerszym wykorzystaniem potencjometrów w inteligentnych systemach sterowania.
