W takim układzie nie liczy się tylko to, czy woda się ogrzeje, ale czy cały obieg będzie bezpieczny, szybki i przewidywalny. Ten tekst pokazuje, jak podłączyć bojler do pieca co, jakie elementy są potrzebne, czym różni się układ z pompą od układu z zaworem przełączającym i gdzie najczęściej pojawiają się kosztowne błędy. Piszę o tym praktycznie, bo w kotłowni najwięcej problemów robi nie sam zbiornik, tylko źle dobrane zabezpieczenia i sterowanie.
Najważniejsze zasady przed montażem
- Bojler do kotła c.o. podłącza się przez wężownicę lub inny wymiennik, a nie bezpośrednio do wody użytkowej.
- Najczęściej potrzebne są: pompa obiegowa albo zawór przełączający, zawór zwrotny, odpowietrzenie i grupa bezpieczeństwa CWU 6 bar.
- Rozsądna temperatura użytkowa to zwykle 50-55°C, a okresowe 60°C ma sens tylko wtedy, gdy instalacja to dopuszcza.
- Kluczowe są: odpowiednia powierzchnia wężownicy, dobór pompy do oporów instalacji i sterowanie priorytetem ciepłej wody.
- Najdroższe błędy to brak zabezpieczeń, złe odpowietrzenie i nieprawidłowy schemat dla typu kotła.
Co właściwie podłączasz do pieca c.o.
Jeśli ktoś mówi „bojler”, zwykle ma na myśli zasobnik c.w.u. z wężownicą. To ważne rozróżnienie, bo do pieca nie podłącza się samej wody użytkowej, tylko obieg grzewczy, który oddaje ciepło do wężownicy. W praktyce masz więc dwa osobne układy: zamknięty obieg CO i stronę wodociągową z ciepłą wodą w kranach.
Ja zawsze zaczynam od sprawdzenia trzech rzeczy: czy zbiornik ma odpowiednią powierzchnię wężownicy, czy kocioł potrafi bezpiecznie sterować dogrzewaniem CWU i czy w instalacji są miejsca na zawory odcinające oraz serwis. Bez tego nawet dobry bojler będzie grzał wolno albo będzie wymagał ciągłych poprawek.
- Bojler z wężownicą - właściwy wybór, jeśli chcesz korzystać z ciepła z pieca c.o.
- Pompa obiegowa albo zawór przełączający - wymusza przepływ lub daje priorytet ogrzewania wody.
- Termostat lub czujnik temperatury - mówi sterownikowi, kiedy dogrzać zasobnik.
- Grupa bezpieczeństwa - chroni zbiornik po stronie zimnej wody.
- Zawór zwrotny i odpowietrzenie - ograniczają cofkę, hałas i zapowietrzanie.
Jeżeli ten podział jest jasny, łatwiej przejść do samego układu hydraulicznego i zrozumieć, dlaczego niektóre instalacje działają od razu, a inne od początku sprawiają kłopot.

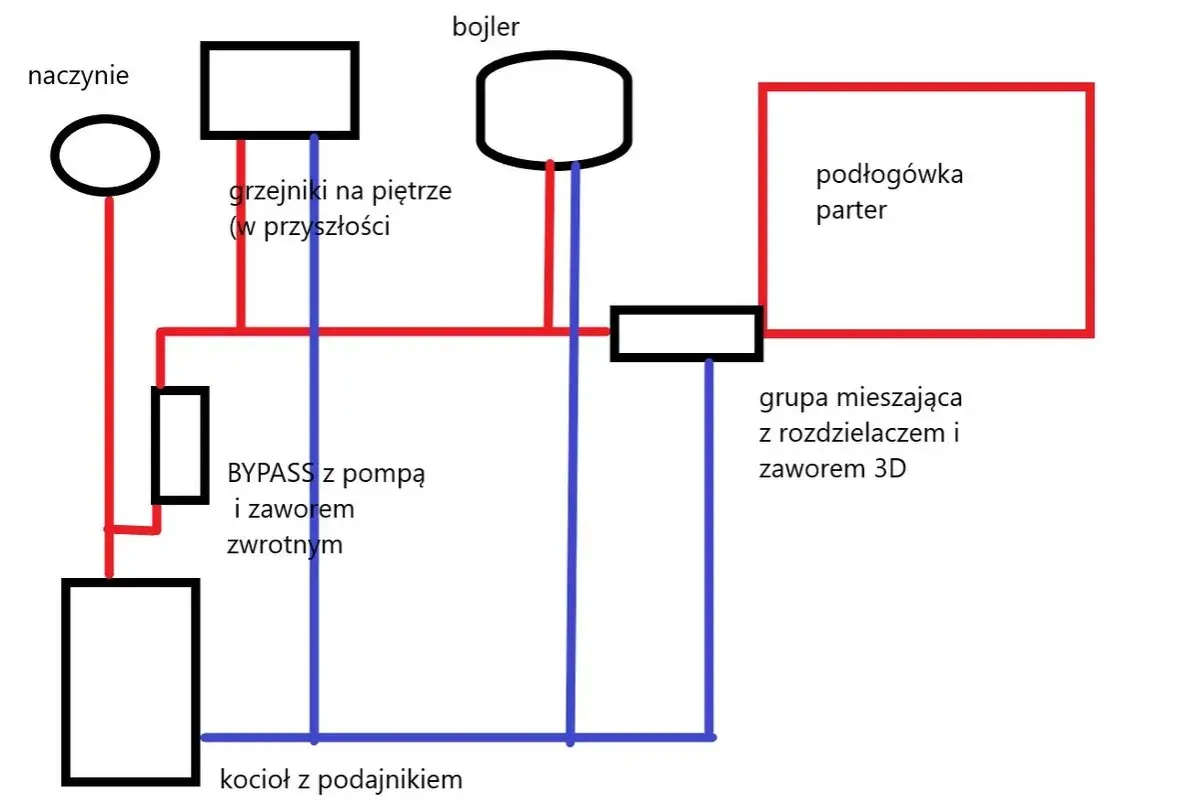

Jak wygląda poprawny układ hydrauliczny
W praktyce schemat jest prosty, ale tylko wtedy, gdy każdy element ma swoje miejsce. W instrukcjach producentów zbiorników widać ten sam kierunek myślenia: czujnik c.w.u. steruje pracą źródła ciepła albo zaworu przełączającego, a sama wężownica pracuje po stronie obiegu grzewczego.

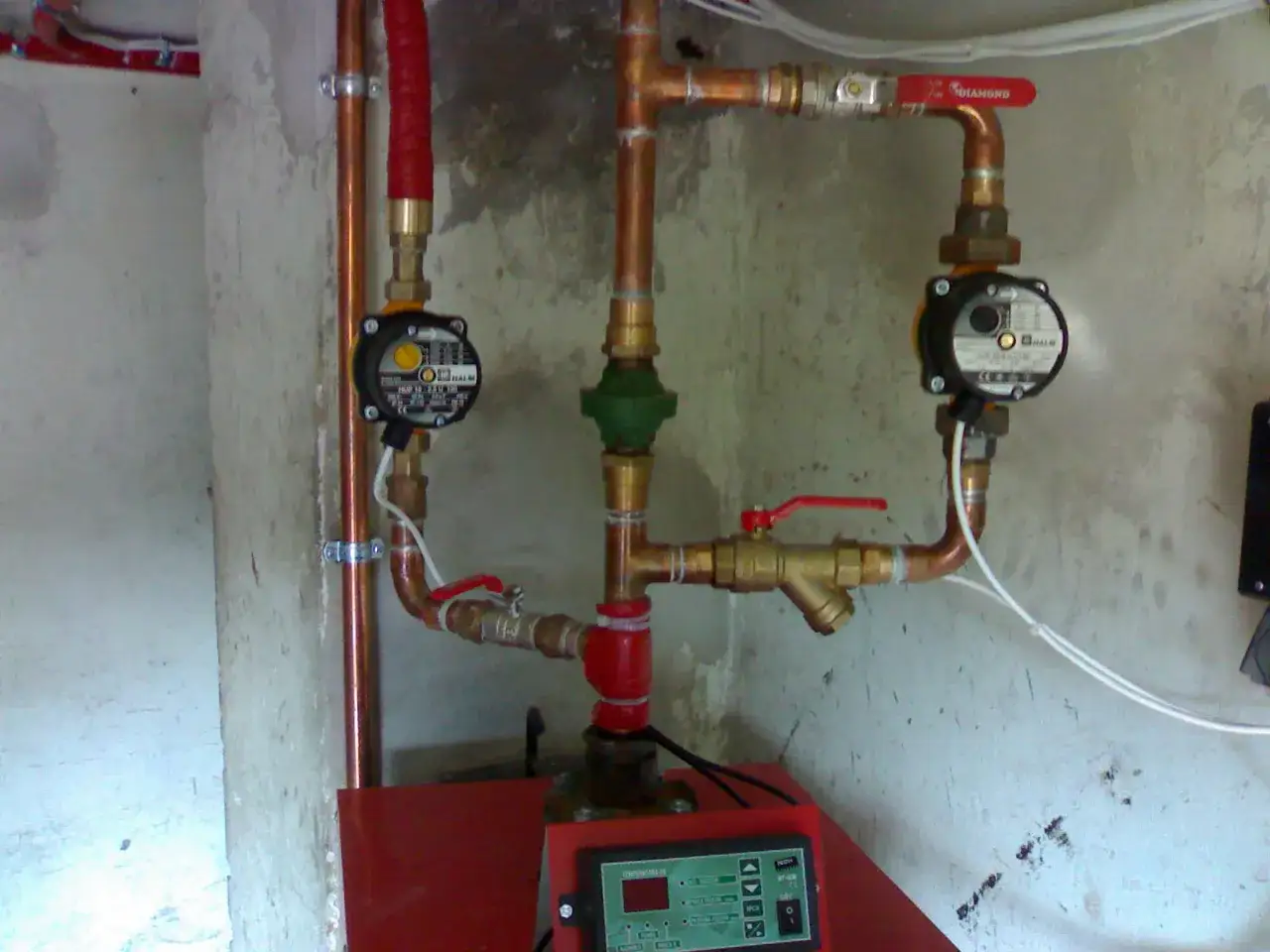

W najpopularniejszym układzie piec c.o. podaje ciepło do wężownicy, pompa wymusza przepływ, a po stronie wody użytkowej zabezpieczenia pilnują, żeby ciśnienie nie rosło ponad normę. AFRISO przypomina, że grupa bezpieczeństwa zasobnika montowana jest na wejściu wody do zbiornika - i to jest właśnie ten element, na którym nie warto oszczędzać.
| Element | Po co jest | Na co zwracam uwagę |
|---|---|---|
| Wężownica | Przenosi ciepło z obiegu CO do wody użytkowej | Jej powierzchnia musi pasować do mocy kotła i pojemności bojlera |
| Pompa obiegowa | Wymusza przepływ przez wężownicę | Dobieram ją do oporów instalacji, a nie tylko do „ładnego” modelu |
| Zawór zwrotny | Blokuje cofkę i niechcianą cyrkulację | Jest szczególnie ważny przy układach z pompą |
| Grupa bezpieczeństwa CWU | Chroni zbiornik przed nadciśnieniem | W praktyce często pracuje tu zawór bezpieczeństwa 6 bar |
| Czujnik lub termostat | Uruchamia dogrzewanie wtedy, gdy zasobnik tego potrzebuje | Warto prowadzić przewód z dala od gorących rur i miejsc narażonych na uszkodzenie |
| Izolacja rur | Ogranicza straty ciepła | Bez niej część energii ucieka w kotłowni zamiast do kranu |
Jeśli układ jest już rozpisany, najważniejsze staje się to, jak go złożyć bez skracania żywotności pompy, bojlera i samego kotła. Do tego przechodzę krok po kroku.
Montaż krok po kroku bez zgadywania
Ja wolę instalacje, w których każdy element da się później serwisować bez spuszczania całej wody. To oszczędza czas przy odpowietrzaniu, wymianie pompy i czyszczeniu filtrów, a przy okazji zmniejsza ryzyko, że ktoś przy kolejnej awarii zacznie rozbierać pół kotłowni.
- Ustaw bojler możliwie blisko kotła, ale zostaw dostęp do króćców, anody, czujnika i zaworów serwisowych.
- Zamontuj zawory odcinające, filtr i odpowietrzenie na obiegu wężownicy.
- Podłącz zasilanie i powrót do wężownicy zgodnie ze schematem producenta, bo układ króćców bywa różny.
- Wstaw pompę obiegową albo zawór 3-drogowy, zależnie od typu kotła i automatyki.
- Na wejściu zimnej wody zamontuj grupę bezpieczeństwa, zawór zwrotny i - jeśli instalacja tego wymaga - naczynie przeponowe CWU.
- Podłącz czujnik temperatury lub termostat do sterownika kotła.
- Napełnij układ, odpowietrz go, sprawdź szczelność i uruchom pierwszy cykl grzania.
W dobrze zrobionej instalacji pierwsze grzanie nie kończy się strzałami, szumem i skokami temperatury. Jeśli tak się dzieje, zwykle problem nie leży w samym zasobniku, tylko w doborze schematu do konkretnego źródła ciepła.
Jaki schemat wybrać do swojego kotła
To jest moment, w którym wiele instalacji rozjeżdża się w praktyce. Kocioł gazowy, pelletowy i piec na paliwo stałe mają inne możliwości sterowania, inne bezwładności i inne wymagania bezpieczeństwa. Ja nie wybieram tu „najprostszej” wersji, tylko taką, która pasuje do sposobu pracy źródła ciepła.
| Typ kotła | Najlepszy schemat | Co daje | Na co uważać |
|---|---|---|---|
| Gazowy | Układ z priorytetem CWU i czujnikiem zasobnika | Szybkie dogrzanie wody, wygodne sterowanie, mało obsługi | Trzeba dobrze ustawić automatykę, żeby kocioł nie przełączał się chaotycznie |
| Pelletowy | Pompa obiegowa + sterowanie temperaturą zasobnika | Stabilna praca i dobra współpraca z automatyką kotła | Ważna jest odpowiednia moc i sensowny priorytet CWU |
| Drewniany lub węglowy | Prosty, odporny układ z pompą i zabezpieczeniem przed przegrzaniem | Można bezpiecznie wykorzystać nadmiar ciepła | Nie wolno dopuścić do sytuacji, w której kocioł grzeje, a obieg stoi |
| Stary kocioł z prostą automatyką | Układ możliwie nieskomplikowany, z minimalną liczbą elementów ruchomych | Mniej punktów awarii | Trzeba dokładnie sprawdzić, czy kocioł w ogóle współpracuje z takim zasobnikiem |
W domach, w których bojler ma pracować tylko sezonowo, często dokładam jeszcze grzałkę elektryczną. To nie jest obowiązek, ale daje wygodę latem, gdy nie ma sensu rozpalać kotła wyłącznie po ciepłą wodę. Taki wybór dobrze widać w nowszych układach hybrydowych, gdzie c.w.u. ma działać niezależnie od źródła CO.
Skoro wiadomo już, jaki schemat wybrać, czas spojrzeć na błędy, które najczęściej psują efekt już po pierwszym sezonie.
Błędy, które najczęściej psują efekt
Najdroższy błąd widzę wtedy, gdy ktoś oszczędza 200-300 zł na armaturze, a potem traci komfort przez cały sezon. W hydraulice drobiazgi naprawdę mają znaczenie, bo jeden pominięty zawór potrafi zepsuć pracę całego układu.
- Zbyt mała wężownica - bojler grzeje się za wolno, a kocioł pracuje w niekorzystnych cyklach.
- Brak zaworu zwrotnego - instalacja potrafi sama się wychładzać albo „cofać” ciepło w niechcianym kierunku.
- Brak grupy bezpieczeństwa - ryzyko nadciśnienia, kapania zaworu i problemów z trwałością zbiornika.
- Słabe odpowietrzenie - słychać szum, a wężownica oddaje mniej ciepła, niż powinna.
- Za wysoka temperatura bez mieszacza - większe ryzyko poparzenia i szybsze osadzanie kamienia.
- Zła izolacja rur - ciepło ucieka w kotłowni zamiast do punktów poboru.
W praktyce najbardziej kosztowne są nie spektakularne awarie, tylko drobne niedopatrzenia, które powodują ciągłą stratę energii i nerwowe poprawki. Z tego właśnie powodu warto od razu policzyć nie tylko cenę bojlera, ale też koszt montażu.
Ile kosztuje sensowny montaż
Ceny w 2026 roku mocno zależą od marki, pojemności zbiornika i stanu samej kotłowni, ale orientacyjnie da się to policzyć całkiem uczciwie. Dla domowej instalacji 80-120 l z wężownicą trzeba zwykle założyć 1400-3500 zł za sam zasobnik, a większy model 150-200 l potrafi kosztować 2200-6000 zł. Do tego dochodzą elementy montażowe: grupa bezpieczeństwa to zwykle 100-300 zł, pompa obiegowa 250-700 zł, a zawór 3-drogowy 300-1000 zł.
Robocizna za prosty montaż zasobnika z podłączeniem do istniejącej instalacji to najczęściej 800-2500 zł. Jeśli trzeba przerobić rurki, dołożyć automatykę, poprawić odpowietrzenie albo przebudować stary układ grawitacyjny, koszt całości potrafi dojść do 2500-7000 zł z materiałem. Przy większej kotłowni, dodatkowym mieszaczu lub modernizacji sterowania trzeba liczyć jeszcze więcej.
Ja zlecam instalatorowi przede wszystkim prace przy kotłach gazowych, przy układach na paliwo stałe i wtedy, gdy trzeba zmieniać logikę sterowania. To nie jest miejsce na eksperymenty, bo zły schemat potrafi przegrzewać wodę, wychładzać bojler albo blokować pracę kotła.
Po stronie praktycznej najważniejsze jest więc nie to, czy montaż będzie „tani”, tylko czy będzie bezproblemowy przez kilka sezonów. To właśnie sprawdza ostatni etap uruchomienia.
Pierwsze uruchomienie pokazuje, czy układ jest naprawdę dobrze zrobiony
Po pierwszym grzaniu zawsze patrzę na kilka prostych sygnałów. Jeśli kocioł i bojler współpracują poprawnie, temperatura rośnie płynnie, pompa nie hałasuje, a zawór bezpieczeństwa nie zaczyna nieustannie kapać. W dobrze ustawionej instalacji woda użytkowa powinna dojść do zadanej temperatury bez długiego przeciągania cyklu i bez wyraźnych skoków.
- Temperatura zasobnika rośnie do zadanej wartości bez przestojów i gwałtownych skoków.
- Pompa uruchamia się i wyłącza zgodnie z czujnikiem lub sterownikiem.
- Rury zasilające są wyraźnie cieplejsze niż powroty, ale nie przegrzewają kotłowni.
- Zawór bezpieczeństwa działa tylko wtedy, gdy instalacja faktycznie wymaga zrzutu nadmiaru ciśnienia.
- Po odkręceniu kranu temperatura nie faluje, a przepływ jest stabilny.
Jeśli po 24-48 godzinach wszystko pracuje równo, układ zwykle jest ustawiony dobrze. Ja i tak wracam po kilku dniach do ciśnienia, szczelności i odpowietrzenia, bo drobna korekta po pierwszym rozgrzaniu instalacji jest normalna i często decyduje o tym, czy bojler będzie działał spokojnie przez lata.
