Poprawne podłączenie zaworu bezpieczeństwa decyduje nie tylko o szczelności instalacji, ale też o tym, czy bojler będzie pracował bezpiecznie i bez zbędnych strat wody. Poniżej pokazuję, jak dobrać właściwy element, gdzie go wpiąć, jak wygląda poprawny układ połączeń i na co zwracam uwagę, zanim uznam montaż za zakończony.
Najważniejsze rzeczy do sprawdzenia przed montażem
- Zawór montuje się na doprowadzeniu zimnej wody, zgodnie ze strzałką przepływu na korpusie.
- Między bojlerem a zaworem nie powinno być zaworu odcinającego.
- Jeśli ciśnienie w sieci przekracza 0,6 MPa, warto dołożyć reduktor ciśnienia.
- Wylot zaworu trzeba bezpiecznie odprowadzić do odpływu, bez zaślepiania i bez blokowania.
- Krótki zrzut wody podczas grzania bywa normalny, ale ciągły wyciek zwykle oznacza problem z montażem albo ciśnieniem.
- W układach z zaworem zwrotnym lub reduktorem często przydaje się także naczynie przeponowe c.w.u..
Po co ten zawór chroni bojler
W praktyce mówię tu o pojemnościowym podgrzewaczu wody, czyli o urządzeniu, które magazynuje ciepłą wodę pod ciśnieniem. Gdy woda się nagrzewa, zwiększa swoją objętość, a to podnosi ciśnienie w zbiorniku. Zawór bezpieczeństwa ma ten nadmiar ciśnienia upuścić, zanim dojdzie do rozszczelnienia instalacji albo uszkodzenia zbiornika.
Druga jego rola jest równie ważna: działa jak zabezpieczenie przed cofaniem się wody i stabilizuje kierunek przepływu. W codziennym użytkowaniu oznacza to, że bojler pracuje spokojniej, a instalacja nie dostaje niepotrzebnych szarpnięć ciśnieniowych. Jeśli zawór kapie tylko podczas podgrzewania, nie zawsze jest to usterka - często to zwykły efekt rozszerzalności wody.
Najgorszy błąd polega na tym, że ktoś traktuje zawór jak zwykły element „do odcięcia” albo montuje go byle gdzie. To nie jest dekoracja przy rurze, tylko obowiązkowy element układu, od którego zależy bezpieczeństwo całej instalacji. Skoro już wiadomo, po co on jest, czas dobrać właściwy model do konkretnego bojlera.
Jak dobrać właściwy model do instalacji
Ja zaczynam zawsze od tabliczki znamionowej bojlera i instrukcji producenta. Nie każdy zawór pasuje do każdego urządzenia, nawet jeśli gwint wygląda podobnie. Kluczowe są trzy rzeczy: ciśnienie otwarcia, średnica przyłącza i zgodność z instalacją ciepłej wody użytkowej.
| Parametr | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Ciśnienie otwarcia | Najczęściej spotyka się 6 bar, czasem 7 bar, ale decyduje producent bojlera | Zawór ma zadziałać w odpowiednim momencie, a nie za wcześnie albo za późno |
| Gwint i średnica | Dopasuj do króćca przyłączeniowego, zwykle w domowych urządzeniach to niewielki gwint instalacyjny | Źle dobrany gwint kończy się nieszczelnością albo wymuszonym montażem na siłę |
| Przeznaczenie | Wybierz zawór do ciepłej wody użytkowej, a nie przypadkowy zawór techniczny | Element musi pracować w warunkach temperatury i ciśnienia wody użytkowej |
| Materiał | Najlepiej mosiądz lub inny materiał odporny na korozję | Tańsze, słabsze korpusy szybciej łapią problemy z zawieszaniem się lub przeciekami |
| Możliwość odprowadzenia wody | Sprawdź, czy zawór ma sensowny wylot pod rurkę zrzutową | Bez bezpiecznego odpływu nawet sprawny zawór będzie uciążliwy w codziennym użytkowaniu |
W instrukcjach pojemnościowych ogrzewaczy Kospel pojawia się granica 0,6 MPa jako moment, w którym warto zastosować reduktor ciśnienia. To dobra praktyka także poza jedną marką, bo zbyt wysokie ciśnienie w sieci potrafi „męczyć” cały układ i przyspieszać kapanie zaworu. Własnie dlatego dobór samego zaworu to dopiero połowa roboty.
Jeżeli chcesz podejść do tematu rozsądnie, sprawdzasz nie tylko sam zawór, ale cały kontekst instalacji. Dopiero wtedy ma sens schemat połączeń, bo samo kupno właściwego modelu nie wystarczy.

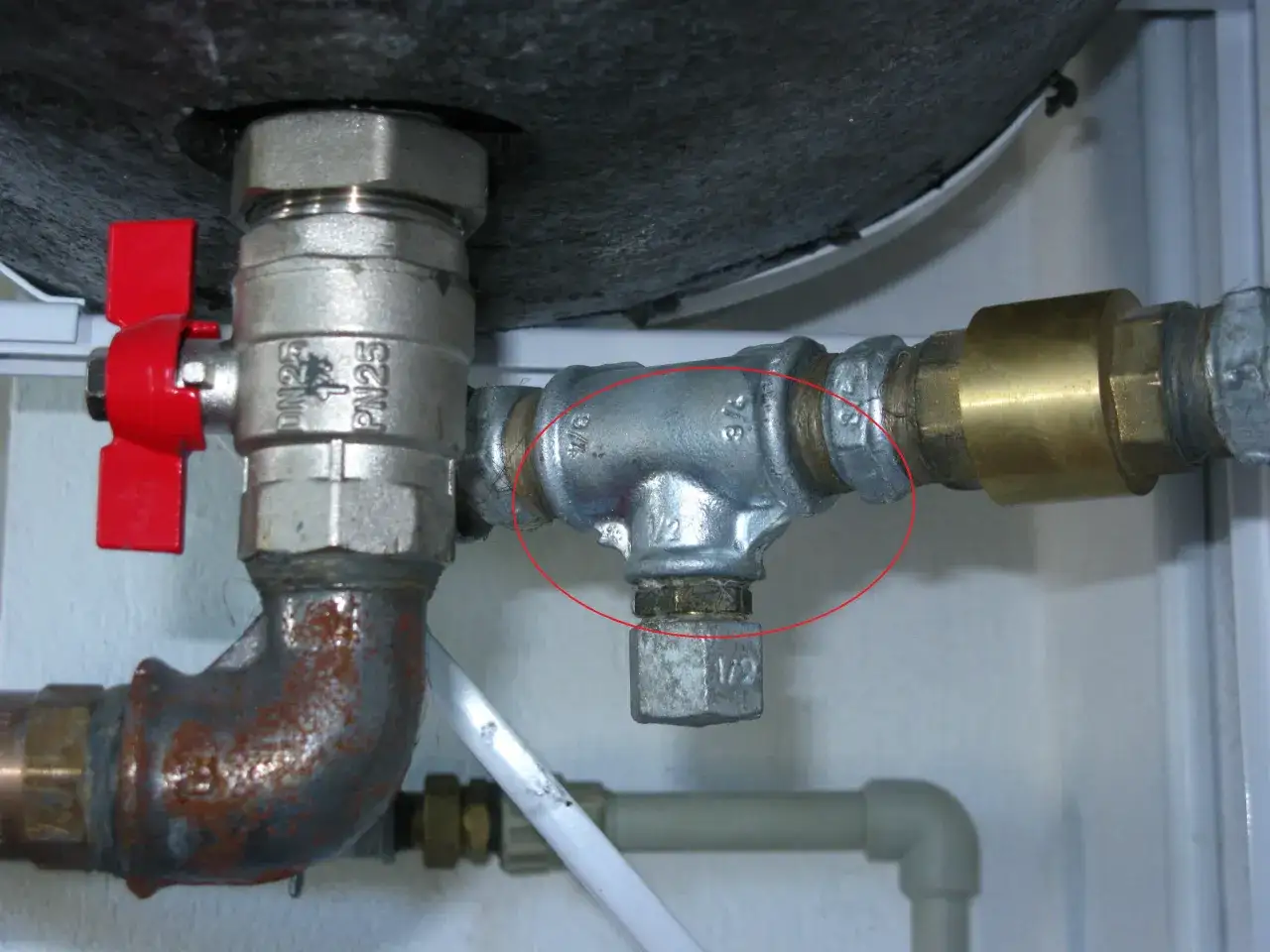

Jak wygląda poprawny układ przyłączenia
Najważniejsza zasada jest prosta: zawór montuje się na zimnej wodzie, możliwie blisko bojlera. Nie zakładam go na wyjściu ciepłej wody i nie wpinam go „gdzieś po drodze”, bo wtedy przestaje pełnić swoją funkcję tak, jak powinien.
Poprawny układ zwykle wygląda tak:
- Na doprowadzeniu zimnej wody montuję zawór odcinający, ale przed strefą bezpieczeństwa, a nie między zbiornikiem a zaworem.
- Jeśli ciśnienie w sieci jest za wysokie, dokładam reduktor ciśnienia.
- Zawór bezpieczeństwa wkręcam bezpośrednio przy króćcu zimnej wody bojlera, zgodnie ze strzałką przepływu.
- Do wylotu zaworu podłączam rurkę zrzutową, która bezpiecznie odprowadzi wodę do kanalizacji lub odpływu.
- Nie montuję na odpływie żadnych zaworów, zaślepek ani zwężeń, które mogłyby go zamknąć.
Ariston w swoich instrukcjach podkreśla dokładnie tę samą logikę: zawór powinien być możliwie blisko króćca zimnej wody, a wylot nie może być niczym blokowany. To jedna z tych zasad, które brzmią banalnie, ale w praktyce najczęściej są łamane. Gdy układ jest już poprawnie rozplanowany, można przejść do samego montażu.
Jak podłączyć zawór bezpieczeństwa do bojlera krok po kroku
Sam montaż nie jest skomplikowany, ale wymaga dokładności. Ja robię to zawsze spokojnie, bez pośpiechu i bez „dociągania na siłę”, bo korpus zaworu można łatwo uszkodzić albo przekosić na gwincie.
- Wyłączam zasilanie bojlera i zamykam dopływ wody.
- Spuszczam ciśnienie z instalacji, otwierając kran z ciepłą wodą.
- Sprawdzam strzałkę kierunku przepływu na korpusie zaworu.
- Wkręcam zawór w króciec zimnej wody, używając uszczelnienia dopuszczonego do wody użytkowej i dokręcając z wyczuciem.
- Jeśli model tego wymaga, podłączam rurkę odpływową o stałym spadku, tak aby woda mogła swobodnie spływać do odpływu.
- Otwieram dopływ wody i odpowietrzam instalację, aż z kranu poleci równy strumień bez powietrza.
- Sprawdzam wszystkie połączenia pod kątem wycieków i dopiero wtedy włączam zasilanie bojlera.
W instalacjach elektrycznych to ostatnie zdanie ma ogromne znaczenie: bojler musi być pełny wody, zanim dostanie prąd. To jeden z tych szczegółów, które decydują o trwałości grzałki i o tym, czy po uruchomieniu nie pojawi się kolejny problem. Po montażu dobrze od razu sprawdzić, co jest normalne, a co już sygnalizuje błąd.

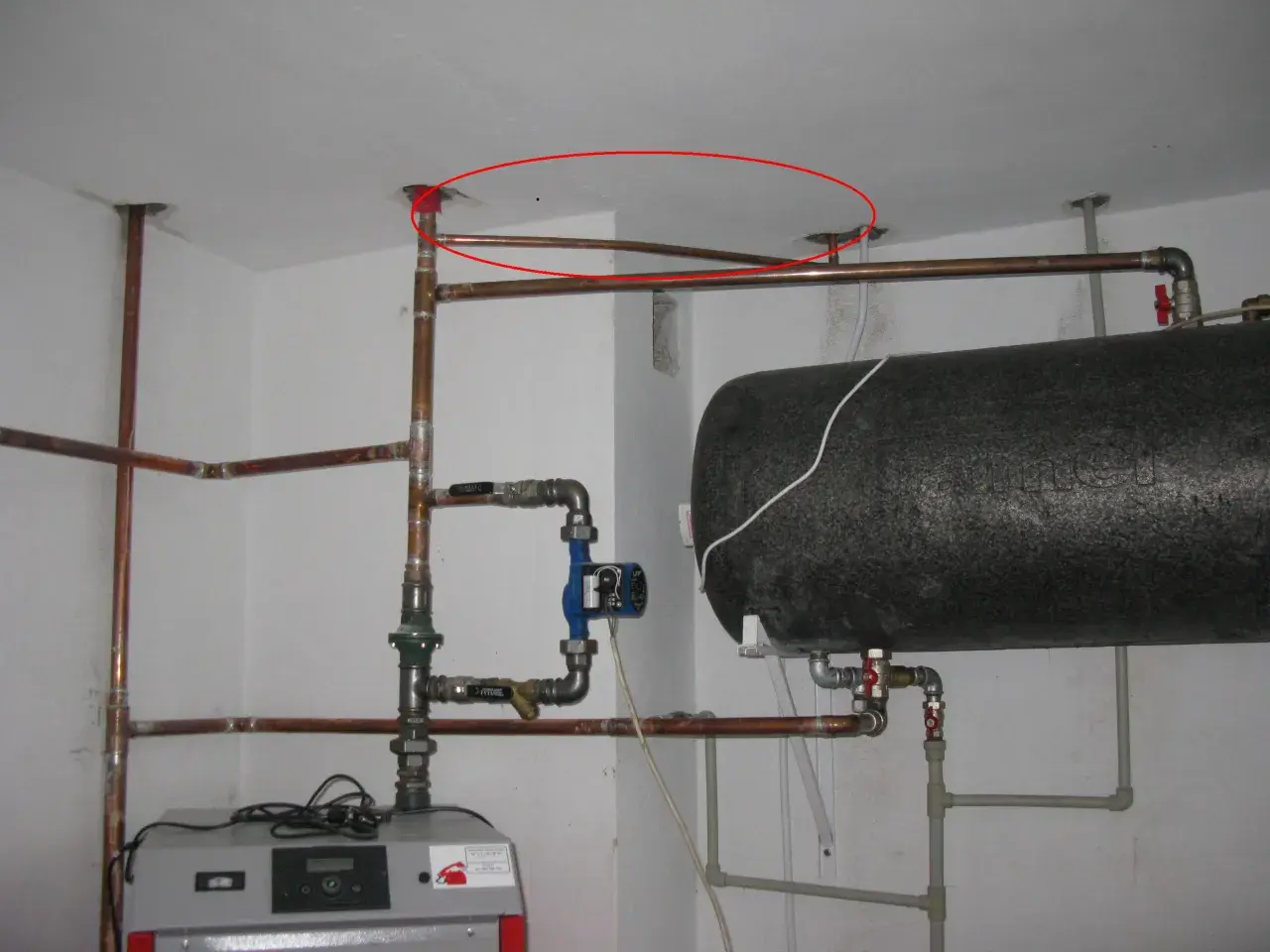

Najczęstsze błędy, które robią największą różnicę
Tu najczęściej wychodzi, że problem nie leży w samym zaworze, tylko w całym sposobie podłączenia. Jeden drobny błąd potrafi dać efekt w postaci kapania, uderzeń hydraulicznych albo szybkiego zużycia elementu.
| Błąd | Co się dzieje | Jak zrobić to lepiej |
|---|---|---|
| Montaż na wyjściu ciepłej wody | Zawór nie pracuje w miejscu, do którego został przewidziany | Wpinam go wyłącznie na doprowadzeniu zimnej wody |
| Zawór odcinający między zbiornikiem a zaworem bezpieczeństwa | Układ przestaje być bezpieczny, bo można odciąć ochronę zbiornika | Odcięcie montuję przed strefą bezpieczeństwa, nie pomiędzy elementami |
| Odwrócony kierunek montażu | Woda nie przepływa zgodnie z założeniem, zawór może przeciekać albo nie reagować prawidłowo | Zawsze sprawdzam strzałkę na korpusie przed dokręceniem |
| Brak odpływu z zaworu | Woda kapie do wnętrza pomieszczenia i może uszkodzić podłogę lub szafkę | Podłączam rurkę zrzutową do bezpiecznego odpływu |
| Zbyt wysokie ciśnienie w sieci | Zawór częściej zrzuca wodę, a instalacja pracuje pod większym obciążeniem | Dodaję reduktor ciśnienia, a przy potrzeby także naczynie przeponowe c.w.u. |
| Zły dobór ciśnienia otwarcia | Zawór otwiera się za wcześnie albo za późno | Dobieram go zgodnie z dokumentacją konkretnego bojlera |
Właśnie tutaj pojawia się często dodatkowy, pomijany element: naczynie przeponowe c.w.u.. To niewielki zbiornik z membraną, który przejmuje przyrost objętości wody podczas grzania. Jeśli instalacja ma zawór zwrotny, reduktor albo po prostu wysokie ciśnienie w sieci, brak takiego naczynia potrafi powodować regularne kapanie zaworu mimo poprawnego montażu. Skoro błędy są już jasne, czas sprawdzić, czy po montażu wszystko faktycznie działa tak, jak powinno.
Jak sprawdzić, czy wszystko działa po montażu
Test po podłączeniu robię zawsze od razu, a potem wracam do niego po pierwszym pełnym nagrzaniu wody. To szybki sposób, żeby oddzielić normalne zachowanie układu od realnej usterki.
| Objaw | Co to zwykle oznacza | Co robię dalej |
|---|---|---|
| Kilka kropel podczas grzania | Zwykle normalna reakcja na rozszerzanie się wody | Obserwuję, ale nie panikuję |
| Ciągły, wyraźny wyciek | Za wysokie ciśnienie, zły montaż albo uszkodzony zawór | Sprawdzam ciśnienie, kierunek montażu i szczelność połączeń |
| Brak reakcji przy teście zaworu | Zawór może być zapieczony albo źle dobrany | Nie zostawiam tego bez kontroli, tylko weryfikuję element |
| Woda wraca lub kapie tam, gdzie nie powinna | Problem z odprowadzeniem zrzutu | Poprawiam rurkę odpływową i jej spadek |
Jeśli zawór ma dźwigienkę testową, uruchamiam ją ostrożnie i zgodnie z instrukcją. Jeśli nie ma takiej funkcji, opieram się na obserwacji pracy podczas nagrzewania i na kontroli połączeń. W praktyce właśnie ten etap pokazuje, czy instalacja została wykonana porządnie, czy tylko „na oko”.
Kiedy montaż lepiej oddać instalatorowi
Są sytuacje, w których samodzielne podłączenie technicznie jest możliwe, ale po prostu nieopłacalne ryzykownie. Ja szczególnie polecam wezwać instalatora, gdy bojler jest nowy i nadal objęty gwarancją, gdy trzeba przerabiać rury, albo gdy instalacja ma więcej niż jeden element zabezpieczający i trudno zrozumieć ich kolejność.
- Nie masz pewności, czy zawór ma właściwe ciśnienie otwarcia.
- Na odcinku zimnej wody jest już reduktor, filtr i zawór zwrotny, a układ kapie po uruchomieniu.
- Trzeba wykonać nowy odpływ do kanalizacji albo przerobić szafkę pod bojlerem.
- Instalacja pracuje pod wyraźnie podwyższonym ciśnieniem i wymaga pomiaru, nie zgadywania.
- Bojler ma nietypową konstrukcję, na przykład współpracuje z pompą ciepła albo układem solarnym.
Dobry instalator nie tylko przykręci zawór, ale też oceni, czy potrzebny jest reduktor, naczynie przeponowe albo wymiana całego zestawu zabezpieczeń. To często daje lepszy efekt niż walka z pojedynczym objawem, czyli samym kapanem. Zanim jednak zamkniesz temat, warto zrobić jeszcze jeden krótki przegląd.
Co sprawdzam przed pierwszym grzaniem wody
Przed uruchomieniem bojlera zawsze robię krótki, praktyczny przegląd. To zajmuje kilka minut, a potrafi oszczędzić godzin szukania przyczyny przecieku albo niepotrzebnego zrzutu wody.
- Sprawdzam, czy zawór jest wkręcony na zimnej wodzie i zgodnie ze strzałką.
- Upewniam się, że między zbiornikiem a zaworem nie ma żadnego odcięcia.
- Patrzę, czy odpływ ma swobodny spadek i nic go nie blokuje.
- Kontroluję, czy bojler jest całkowicie napełniony przed włączeniem zasilania.
- Po pierwszym nagrzaniu jeszcze raz oglądam połączenia i oceniam, czy zawór pracuje normalnie.
Jeśli te punkty są zaliczone, instalacja zwykle działa stabilnie i bez niespodzianek. Właśnie tak podchodzę do tematu: nie tylko jako do samego pytania o podłączenie zaworu, ale jako do prostego, bezpiecznego układu, który ma chronić bojler przez lata.
