Podłączenie bojlera z wężownicą to nie tylko spięcie kilku rur, ale przede wszystkim poprawne rozdzielenie obiegu wody użytkowej i obiegu grzewczego. Jeśli zastanawiasz się, jak podłączyć bojler z wężownicą, najpierw trzeba ustalić, jaki masz zasobnik, skąd ma pobierać ciepło i jakie zabezpieczenia powinny znaleźć się na zasilaniu. W praktyce najwięcej problemów robią detale: kierunek przepływu, brak armatury zabezpieczającej i źle dobrane ciśnienie w instalacji.
Najważniejsze rzeczy, które muszą się zgadzać przed startem
- Wężownica to wymiennik ciepła, więc po jej stronie pracuje obieg grzewczy, a nie woda użytkowa.
- Na wejściu zimnej wody powinny znaleźć się elementy bezpieczeństwa, przede wszystkim zawór zwrotny i zawór bezpieczeństwa.
- Jeśli ciśnienie w sieci przekracza 0,6 MPa, czyli 6 bar, instalację trzeba zredukować przed zasobnikiem.
- Przy montażu liczy się nie tylko samo podłączenie, ale też odpowietrzenie, izolacja rur i poprawny kierunek przepływu.
- Przy dwóch źródłach ciepła lepiej od razu rozważyć zasobnik z dwiema wężownicami niż prowizoryczne przeróbki.
- Najbezpieczniej ustawić temperaturę pracy w okolicach 55-60°C, a na kranach zastosować zawór mieszający.
Co sprawdzam przed montażem, zanim w ogóle dotknę rur
Zanim zacznę łączyć instalację, zawsze sprawdzam trzy rzeczy: model zasobnika, źródło ciepła i warunki pracy wody. To brzmi banalnie, ale właśnie na tym etapie zapada większość decyzji, które później decydują o bezproblemowej pracy albo o ciągłym kapaniu z zaworu bezpieczeństwa.
Najpierw patrzę na tabliczkę znamionową i instrukcję producenta. Inaczej podłącza się prosty zasobnik z jedną wężownicą, inaczej układ z dwiema wężownicami, a jeszcze inaczej zbiornik przygotowany pod grzałkę elektryczną lub cyrkulację. Ważne są też średnice przyłączy, dopuszczalne ciśnienie pracy i orientacja montażu. Nie każdy bojler wolno ustawić dowolnie, nawet jeśli z zewnątrz wygląda podobnie do innych modeli.
| Co sprawdzić | Dlaczego to ma znaczenie | Na co zwrócić uwagę w praktyce |
|---|---|---|
| Rodzaj zasobnika | Określa, czy masz jedną, czy dwie wężownice i jak poprowadzić obieg grzewczy | Sprawdź oznaczenia króćców i schemat producenta |
| Ciśnienie wody w sieci | Zbyt wysokie ciśnienie przeciąża zawór bezpieczeństwa i skraca żywotność instalacji | Jeśli przekracza 0,6 MPa, zastosuj reduktor ciśnienia |
| Źródło ciepła | Inaczej pracuje kocioł, inaczej pompa ciepła, a jeszcze inaczej układ solarny | Dopasuj wielkość wężownicy do realnej mocy źródła |
| Miejsce montażu | Potrzebujesz miejsca na serwis, izolację i bezpieczny odpływ z zaworu | Zostaw swobodny dostęp do armatury i króćców |
| Cyrkulacja c.w.u. | Bez niej woda dociera wolniej do punktów poboru i rosną straty energii | Jeśli układ ma cyrkulację, przewidź osobny króciec i pompę |
| Dodatkowa grzałka | Może pełnić rolę rezerwy, gdy główne źródło nie pracuje | Wymaga osobnego zabezpieczenia elektrycznego i termostatu |
Ja w praktyce zaczynam właśnie od tych sprawdzeń, bo one od razu pokazują, czy instalację da się zrobić prosto, czy trzeba ją przemyśleć od nowa. Kiedy to jest jasne, można przejść do samego schematu połączeń.

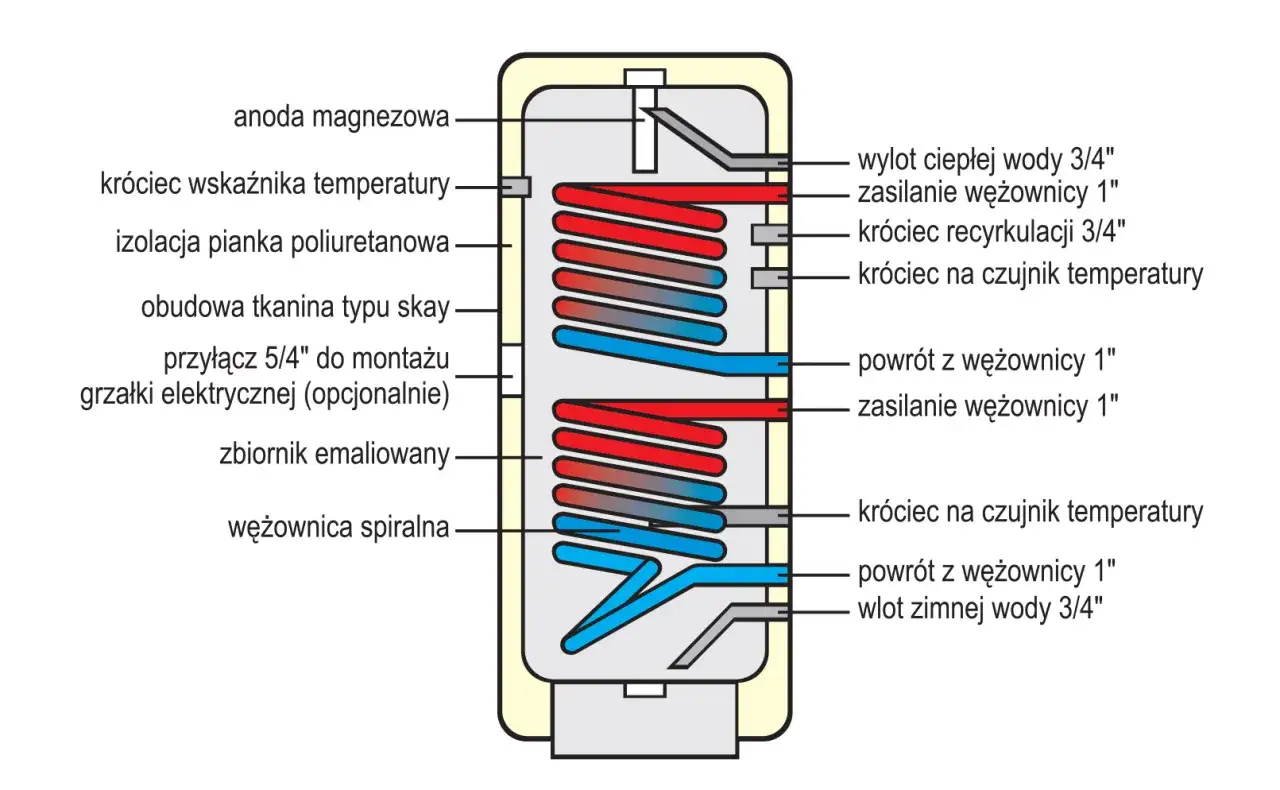

Schemat połączeń krok po kroku
W typowym układzie zasobnik ma dwa oddzielne tory pracy. Po jednej stronie płynie woda użytkowa, która trafia do kranów, a po drugiej krąży czynnik grzewczy z kotła, pompy ciepła albo układu solarnego. Te dwa obiegi nie mieszają się ze sobą, bo wężownica działa jak wymiennik ciepła.
- Zamontuj i wypoziomuj bojler. Jeśli model stoi na podłodze, sprawdź nośność posadzki. Jeśli wisi, użyj mocowań dobranych do masy pełnego zbiornika, a nie do pustej obudowy.
- Podłącz zimną wodę do króćca zasilającego. Na tym odcinku montuję zwykle zawór odcinający, zawór zwrotny i zawór bezpieczeństwa zgodnie z instrukcją producenta.
- Wyjście ciepłej wody poprowadź do instalacji domowej. Jeśli w domu są dzieci, osoby starsze albo po prostu zależy Ci na stabilnej temperaturze, dobrym pomysłem jest zawór mieszający termostatyczny.
- Po stronie wężownicy podłącz zasilanie i powrót obiegu grzewczego. Zachowaj kierunek oznaczony na króćcach. W wielu układach pompę obiegową montuje się na zasilaniu, tak aby przepływ przez wężownicę był stabilny i łatwy do odpowietrzenia.
- Dodaj odpowietrzenie i armaturę serwisową. Zawory odcinające na obiegu grzewczym bardzo pomagają przy serwisie, ale nie mogą blokować drogi między zasobnikiem a zabezpieczeniem strony wodnej.
- Napełnij układ i sprawdź szczelność. Najpierw napełniam zasobnik wodą użytkową, potem obieg grzewczy, a dopiero na końcu uruchamiam źródło ciepła. To ogranicza ryzyko pracy na sucho i ułatwia wyłapanie przecieków.
W układach z cyrkulacją dokładam jeszcze osobny przewód powrotny, najlepiej dobrze zaizolowany. To drobiazg, który ma duży wpływ na komfort i straty energii, zwłaszcza gdy bojler stoi dalej od łazienek lub kuchni.
Zabezpieczenia, które naprawdę robią różnicę
Na tej części nie warto oszczędzać ani improwizować. W zasobniku ciśnieniowym woda rozszerza się podczas grzania, więc jeśli nie ma gdzie oddać nadmiaru objętości, układ zaczyna pracować pod presją. W praktyce objawia się to kapanie z zaworu, hałasem albo szybszym zużyciem armatury.
Najważniejszy element to grupa bezpieczeństwa na zimnej wodzie. W jej skład zwykle wchodzą zawór bezpieczeństwa i zawór zwrotny, a często także zawór odcinający serwisowy. Między bojlerem a zaworem bezpieczeństwa nie powinno się montować żadnej armatury, która mogłaby zamknąć drogę upustową. To jeden z tych błędów, których nie da się obronić później żadnym „przecież działa”.
| Element | Gdzie go montuję | Po co jest potrzebny |
|---|---|---|
| Zawór bezpieczeństwa | Na dopływie zimnej wody, możliwie blisko zasobnika | Chroni zbiornik przed nadciśnieniem podczas nagrzewania |
| Zawór zwrotny | Na wejściu zimnej wody lub w grupie bezpieczeństwa | Zapobiega cofaniu się wody i utracie stabilności ciśnienia |
| Reduktor ciśnienia | Przed grupą bezpieczeństwa, jeśli sieć ma zbyt wysokie ciśnienie | Obniża ciśnienie do wartości bezpiecznej dla zasobnika |
| Naczynie przeponowe c.w.u. | Na odcinku zimnej wody, zgodnie z projektem instalacji | Przejmuje nadmiar objętości wody podczas nagrzewania |
| Zawór mieszający | Na wyjściu ciepłej wody do instalacji domowej | Ogranicza ryzyko poparzenia i stabilizuje temperaturę na kranach |
Jeżeli ciśnienie w sieci jest wyższe niż 0,6 MPa, reduktor traktuję jako obowiązkowy, a nie opcjonalny. Przy twardszej wodzie i większych zasobnikach naczynie przeponowe naprawdę robi różnicę, bo zmniejsza częstotliwość zrzutów z zaworu bezpieczeństwa. To samo dotyczy dobrej izolacji rur, która zwyczajnie ogranicza straty ciepła na trasie do punktów poboru.
Od strony obiegu grzewczego też nie można zostawić wszystkiego „jak leci”. Odpowietrzenie, poprawny kierunek przepływu i właściwie ustawiona pompa obiegowa decydują o tym, czy wężownica odda ciepło sprawnie, czy będzie się dławić na bąblach powietrza i zbyt małym przepływie. Kiedy to jest dobrze zrobione, instalacja pracuje cicho i przewidywalnie, a to zawsze jest dobry znak.
Najczęstsze błędy, które potem kosztują najwięcej
Przy zasobnikach z wężownicą błędy montażowe rzadko są spektakularne od razu. Częściej wychodzą po kilku dniach albo tygodniach: bojler grzeje za wolno, zawór syczy, rury są ciepłe tam, gdzie nie powinny, albo woda na kranie ma skoki temperatury. Z mojego doświadczenia to właśnie te „małe” niedopatrzenia generują największe poprawki.
- Zamiana zasilania i powrotu wężownicy. Układ zwykle dalej działa, ale gorzej oddaje ciepło i trudniej się odpowietrza.
- Brak zaworu bezpieczeństwa albo zły montaż grupy bezpieczeństwa. To nie jest dodatek, tylko obowiązkowy element ochrony zasobnika.
- Armatura odcinająca przed zaworem bezpieczeństwa. Jeśli ktoś ją zamknie, zbiornik zostaje bez ochrony przed nadciśnieniem.
- Za mała średnica rur lub zbyt długie odcinki bez izolacji. Efekt to spadek wydajności i większe straty energii.
- Uruchomienie grzania przed pełnym napełnieniem. To prosta droga do uszkodzenia elementów instalacji i niepotrzebnego stresu przy pierwszym starcie.
- Zbyt wysoka temperatura nastawy. Podnosi zużycie energii, przyspiesza odkładanie kamienia i zwiększa ryzyko oparzeń.
W praktyce najłatwiej uniknąć problemów, gdy montaż robi się według schematu producenta, a nie „na logikę”. Instalacja hydrauliczna potrafi wybaczyć sporo, ale nie wszystko. Jeśli układ ma współpracować z nowoczesnym źródłem ciepła, dokładność na tym etapie jest po prostu tańsza niż późniejsze przeróbki.
Kiedy jedna wężownica nie wystarcza
Nie każdy zasobnik z jedną wężownicą nadaje się do każdego źródła ciepła. To ważne zwłaszcza dziś, gdy w jednym domu często łączy się kocioł, pompę ciepła, fotowoltaikę albo kolektory słoneczne. Wtedy liczy się nie tylko pojemność zbiornika, ale też to, ile ciepła wężownica jest w stanie realnie odebrać.
| Scenariusz | Co zwykle ma sens | Dlaczego to działa lepiej |
|---|---|---|
| Jedno źródło ciepła, np. kocioł CO | Zasobnik z jedną wężownicą | Układ jest prostszy, tańszy i łatwiejszy w serwisie |
| Kocioł i kolektory słoneczne | Zasobnik z dwiema wężownicami | Dolna wężownica może odbierać energię z solarów, górna dogrzewać wodę |
| Pompa ciepła do c.w.u. | Zasobnik z dużą powierzchnią wymiany | Pompa pracuje na niższej temperaturze, więc potrzebuje odpowiedniej wężownicy |
| Duże zużycie wody w domu | Większy zbiornik albo układ z rezerwowym źródłem | Zmniejsza ryzyko, że zasobnik będzie stale „doganiany” przez pobór |
| Chcesz mieć awaryjne dogrzewanie | Zbiornik przygotowany pod grzałkę | Łatwiej utrzymać ciepłą wodę, gdy główne źródło nie pracuje |
Jeśli mam wybrać jedną rzecz, która najczęściej przesądza o wygodzie użytkowania, to jest nią dopasowanie zasobnika do źródła ciepła, a nie sama pojemność. Duży bojler z wężownicą, ale zbyt słabą wymianą, potrafi rozczarować bardziej niż mniejszy, ale dobrze dobrany model. Dlatego przy pompach ciepła i układach solarnych patrzę przede wszystkim na parametry wymiany, a dopiero potem na litraż.
W wielu domach to właśnie ten moment decyduje, czy instalacja będzie pracować oszczędnie, czy zacznie wymagać ciągłych korekt. Kiedy wiemy już, jaki wariant wybrać, zostaje dopracowanie pracy po uruchomieniu.
Co dopracować po pierwszym uruchomieniu, żeby instalacja pracowała latami
Po starcie nie zostawiam instalacji samej sobie. Pierwsze dni pracy mówią bardzo dużo: czy układ jest dobrze odpowietrzony, czy zawór bezpieczeństwa nie kapie ponad normę i czy temperatura nagrzewa się równomiernie. To też dobry moment, żeby ocenić, czy potrzebna jest drobna korekta przepływu albo ustawienia termostatu.
- Ustaw temperaturę zasobnika na 55-60°C. To zwykle rozsądny kompromis między higieną, komfortem i kosztami pracy.
- Sprawdź pracę zaworu bezpieczeństwa podczas nagrzewania. Krótkie upuszczenie wody może być naturalne, ale stały wyciek wymaga kontroli ciśnienia i naczynia przeponowego.
- Kontroluj stan anody magnezowej. Przy twardszej wodzie zużywa się szybciej, a jej zaniedbanie skraca życie zbiornika.
- Zaizoluj rury i armaturę na odcinku do punktów poboru. To prosty sposób na ograniczenie strat energii i szybsze pojawienie się ciepłej wody.
- Jeśli masz funkcję antylegionellową, uruchamiaj ją zgodnie z instrukcją producenta. Warto, żeby układ raz na jakiś czas pracował w wyższej temperaturze, jeśli pozwala na to konstrukcja zasobnika.
Po dobrze wykonanym montażu bojler z wężownicą nie wymaga codziennej uwagi. Wystarczy, że od początku dopasujesz źródło ciepła, zabezpieczenia i średnice przyłączy, a potem będziesz pilnować temperatury, szczelności i okresowego serwisu. To właśnie ten zestaw robi największą różnicę między instalacją, która po prostu działa, a taką, która działa spokojnie i bez strat.
