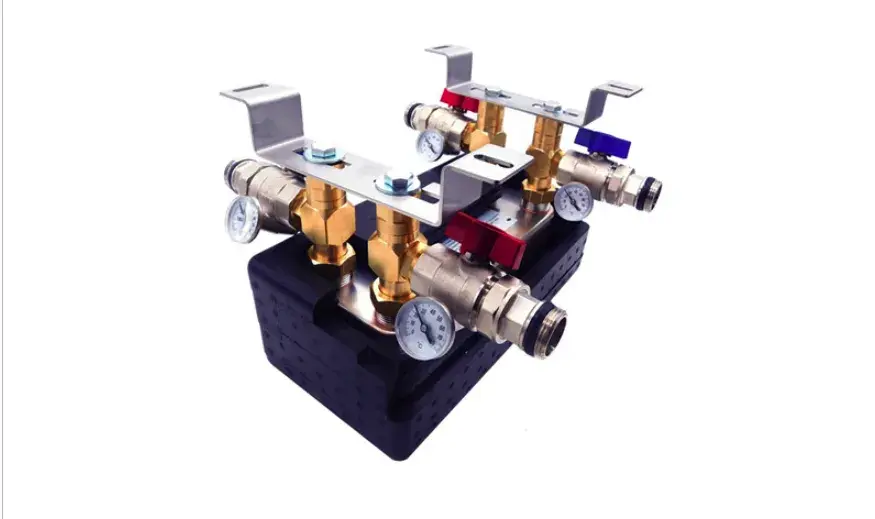

Jak dobrać wymiennik płytowy do mocy kotła lub pompy ciepła?

Wybór odpowiedniego wymiennika ciepła płytowego jest kluczowy dla efektywności systemu grzewczego. Wymiennik płytowy to urządzenie, które umożliwia transfer ciepła między dwoma obiegami hydraulicznymi.

Dobór wymiennika płytowego powinien być dokonany w zależności od mocy kotła lub pompy ciepła. Nieprawidłowy dobór może prowadzić do obniżenia wydajności systemu grzewczego. Prawidłowy dobór wymiennika ciepła zapewnia nie tylko efektywność, ale również trwałość systemu.

Odwiedź sklep partnera artykułu z wymiennikami ciepła: https://nordic-sklep.pl/124-wymienniki-ciepla

Kluczowe wnioski

1. Wybór odpowiedniego wymiennika płytowego jest kluczowy dla efektywności systemu grzewczego.
2. Dobór wymiennika płytowego powinien być dokonany w zależności od mocy kotła lub pompy ciepła.
3. Nieprawidłowy dobór może prowadzić do obniżenia wydajności systemu grzewczego.
4. Prawidłowy dobór wymiennika ciepła zapewnia trwałość systemu.
5. Wymiennik płytowy to urządzenie, które umożliwia transfer ciepła między dwoma obiegami hydraulicznymi.

Czym jest wymiennik ciepła płytowy i jak działa?

Wymiennik płytowy jest kluczowym elementem w wielu instalacjach grzewczych, zapewniając efektywną wymianę ciepła. Płytowe wymienniki ciepła są urządzeniami, które umożliwiają przekazywanie ciepła między dwoma czynnikami bez ich mieszania.

Budowa wymiennika płytowego

Wymiennik płytowy składa się z pakietu cienkich płyt, zwykle wykonanych ze stali nierdzewnej lub innych materiałów odpornych na korozję. Płyty te są ułożone w taki sposób, że tworzą kanały, przez które przepływają dwa różne czynniki. Płyty są wytłaczane w specjalny sposób, aby zwiększyć powierzchnię wymiany ciepła.

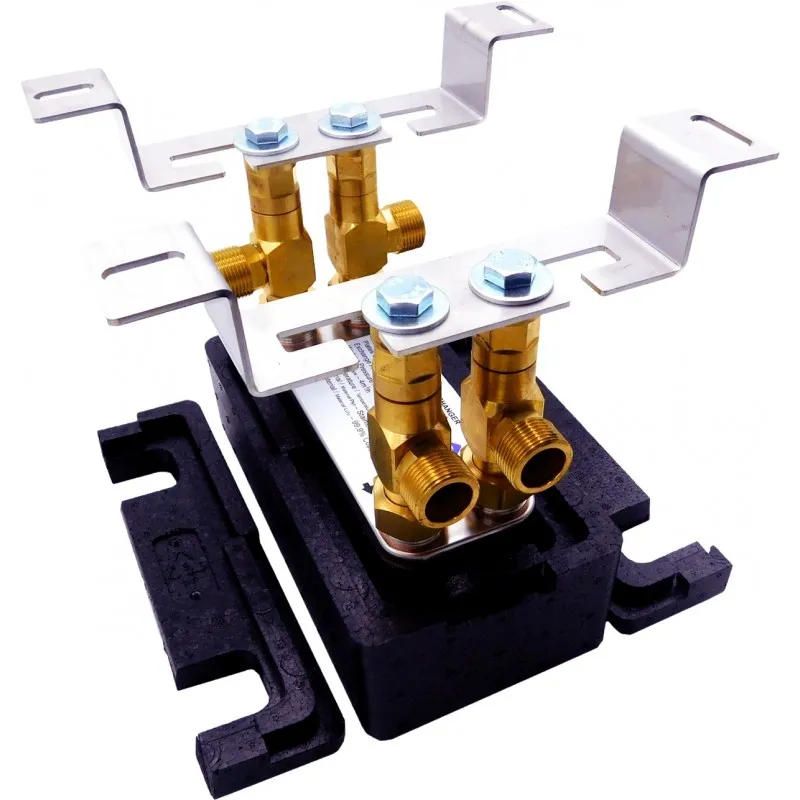

Na zdjęciu: Wymiennik ciepła B1-12-20 ¾ 5-20 KW

Płytowy wymiennik ciepła - zasada działania

Zasada działania płytowego wymiennika ciepła opiera się na przekazywaniu ciepła między dwoma czynnikami przez cienkie płyty. Gorący czynnik przepływa przez jeden kanał, podczas gdy zimny czynnik przepływa przez sąsiedni kanał. Ciepło jest przekazywane przez płyty, co powoduje ogrzanie zimnego czynnika.

Efektywność płytowego wymiennika ciepła zależy od wielu czynników, w tym od powierzchni wymiany ciepła, różnicy temperatur między czynnikami oraz od właściwości fizycznych czynników.

Rodzaje wymienników płytowych dostępnych na rynku

Wymienniki płytowe są dostępne w kilku podstawowych typach, różniących się konstrukcją i zastosowaniem. Wybór odpowiedniego typu zależy od wymagań systemu grzewczego oraz specyfiki instalacji.

Wymienniki lutowane

Wymienniki lutowane charakteryzują się wysoką efektywnością cieplną i kompaktową budową. Są one wykonane z płyt lutowanych miedzią lub niklem, co zapewnia wysoką odporność na korozję. Te wymienniki są idealne dla zastosowań w systemach grzewczych o małej i średniej mocy.

Wymienniki skręcane

Wymienniki skręcane są łatwe w montażu i demontażu, co ułatwia ich konserwację i serwisowanie. Składają się z pakietu płyt skręcanych za pomocą śrub, co pozwala na dostosowanie wielkości wymiennika do potrzeb instalacji.

Wymienniki spawane

Wymienniki spawane są stosowane w aplikacjach wymagających wysokiej odporności na ciśnienie i temperaturę. Są one wykonane przez spawanie płyt ze sobą, co zapewnia dużą wytrzymałość konstrukcji.

Poniższa tabela porównuje główne cechy różnych typów wymienników płytowych:

Dlaczego warto stosować wymienniki płytowe w instalacjach grzewczych?

Wymienniki płytowe oferują wiele korzyści w porównaniu z tradycyjnymi rozwiązaniami grzewczymi. Ich kompaktowa konstrukcja i wysoka wydajność sprawiają, że są one coraz częściej wybieranym elementem w nowoczesnych instalacjach grzewczych.

Zalety wymienników płytowych

Wymienniki płytowe charakteryzują się wysoką efektywnością transferu ciepła, co pozwala na optymalne wykorzystanie energii. Ich kompaktowa budowa umożliwia łatwiejszy montaż i mniejsze wymagania przestrzenne. Dodatkowo, wymienniki te są łatwe w utrzymaniu czystości i mogą być stosowane w różnych konfiguracjach instalacji grzewczych.

Dzięki swojej konstrukcji, wymienniki płytowe mogą pracować z wysoką wydajnością nawet przy niewielkich różnicach temperatur, co jest szczególnie ważne w systemach grzewczych, gdzie liczy się każdy stopień.

Ograniczenia wymienników płytowych

Mimo wielu zalet, wymienniki płytowe mają również pewne ograniczenia. Jednym z nich jest ograniczenie maksymalnej temperatury i ciśnienia roboczego, które może być niższe niż w przypadku innych typów wymienników. Dodatkowo, wymienniki płytowe mogą być wrażliwe na zanieczyszczenia i wymagają regularnego przeglądu, aby utrzymać ich wydajność.

Istotne jest również, aby dobierać wymienniki płytowe odpowiednio do wymagań instalacji, biorąc pod uwagę parametry takie jak przepływ i spadek ciśnienia, aby zapewnić optymalne warunki pracy.

Parametry techniczne wymienników płytowych

Kluczowym aspektem doboru wymienników płytowych jest zrozumienie ich parametrów technicznych. Te parametry decydują o efektywności i wydajności wymiennika w różnych aplikacjach grzewczych.

Moc wymiennika

Moc wymiennika jest jednym z najważniejszych parametrów technicznych. Określa ona maksymalną ilość ciepła, jaką wymiennik może przekazać pomiędzy dwoma czynnikami. Moc wymiennika powinna być dostosowana do wymagań instalacji grzewczej, aby zapewnić optymalne warunki pracy.

Powierzchnia wymiany ciepła

Powierzchnia wymiany ciepła to kolejny istotny parametr. Im większa powierzchnia, tym większa możliwość wymiany ciepła pomiędzy czynnikami. Wymienniki płytowe charakteryzują się dużą powierzchnią wymiany ciepła w stosunku do swojej wielkości, co sprawia, że są bardzo efektywne.

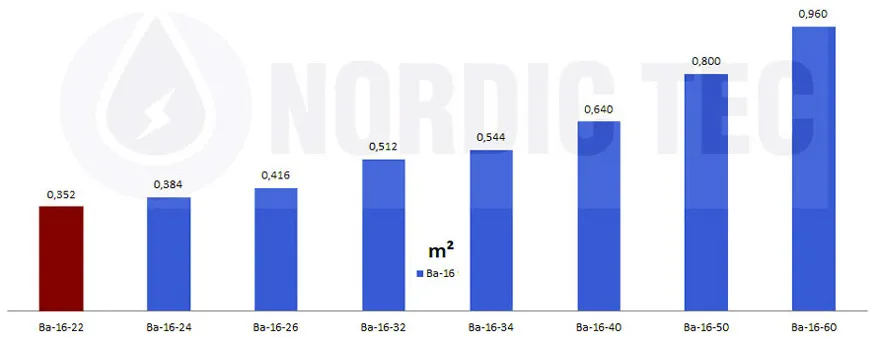

Na zdjęciu: Powierzchnia wymiany ciepła wymiennika Ba-16-22 - 0,350 m²

Przepływ i spadek ciśnienia

Przepływ i spadek ciśnienia to parametry, które wpływają na hydraulikę instalacji. Przepływ określa, ile czynnika przepływa przez wymiennik, natomiast spadek ciśnienia wskazuje na opór, jaki czynnik napotyka podczas przepływu. Optymalizacja tych parametrów jest kluczowa dla zapewnienia efektywnej pracy instalacji.

Lista kluczowych parametrów technicznych wymienników płytowych:

1. Moc wymiennika
2. Powierzchnia wymiany ciepła
3. Przepływ
4. Spadek ciśnienia

Zrozumienie i dobór tych parametrów technicznych są niezbędne do zapewnienia optymalnej pracy wymienników płytowych w instalacjach grzewczych.

Jak określić wymaganą moc wymiennika ciepła?

Aby zapewnić niezawodność i efektywność systemu grzewczego, należy prawidłowo określić moc wymiennika ciepła. Wymiennik ciepła musi być w stanie zaspokoić zapotrzebowanie na ciepło w budynku, uwzględniając przy tym odpowiednie współczynniki bezpieczeństwa.

Obliczanie zapotrzebowania na ciepło

Obliczenie zapotrzebowania na ciepło jest pierwszym krokiem do określenia wymaganej mocy wymiennika. W tym celu należy wziąć pod uwagę powierzchnię budynku, jego izolację termiczną, rodzaj okien oraz lokalne warunki klimatyczne. Można to zrobić korzystając z dostępnych narzędzi obliczeniowych lub konsultując się z ekspertem.

Przykładowe dane do obliczeń:

Współczynniki bezpieczeństwa i rezerwa mocy

Podczas doboru wymiennika ciepła, należy uwzględnić odpowiednie współczynniki bezpieczeństwa, które zapewnią, że system będzie w stanie poradzić sobie z nieoczekiwanymi obciążeniami lub zmianami warunków. Dodatkowo, rezerwa mocy pozwala na elastyczność w przypadku rozbudowy lub zmian w systemie grzewczym.

Dobór wymiennika płytowego do kotła gazowego

Wybór odpowiedniego wymiennika płytowego do kotła gazowego jest kluczowy dla efektywności całego systemu grzewczego. Kotły gazowe są popularnym źródłem ciepła w wielu domach, a ich efektywność zależy w dużej mierze od właściwego doboru komponentów, w tym wymiennika płytowego.

Kotły o małej mocy (do 25 kW)

Dla kotłów gazowych o małej mocy, do 25 kW, wymiennik płytowy powinien być dobrany tak, aby zapewnić odpowiednią wymianę ciepła przy relatywnie niskich przepływach. W takich przypadkach lutowane wymienniki płytowe są często stosowane ze względu na swoją kompaktowość i wysoką efektywność.

Kotły o średniej mocy (25-50 kW)

Kotły gazowe o średniej mocy, mieszczące się w przedziale 25-50 kW, wymagają wymienników płytowych, które mogą obsłużyć wyższe przepływy i moce cieplne. Skręcane wymienniki płytowe są często wybierane dla tej grupy kotłów, ponieważ oferują one dobrą elastyczność i możliwość dostosowania do różnych warunków pracy.

Kotły o dużej mocy (powyżej 50 kW)

Dla kotłów gazowych o dużej mocy, powyżej 50 kW, spawane wymienniki płytowe są często preferowane. Są one zaprojektowane do obsługi wysokich ciśnień i temperatur, co jest typowe dla dużych instalacji grzewczych. Ich solidna konstrukcja zapewnia niezawodność i długą żywotność.

Dobór wymiennika płytowego do kotła na paliwo stałe

Dobór wymiennika płytowego do kotła na paliwo stałe to proces, który wymaga uwzględnienia wielu istotnych parametrów technicznych. Wybór odpowiedniego wymiennika jest kluczowy dla zapewnienia efektywności i niezawodności całego systemu grzewczego.

Specyfika kotłów na paliwo stałe

Kotły na paliwo stałe charakteryzują się specyficznymi warunkami pracy, takimi jak wysoka temperatura i możliwość występowania zanieczyszczeń w spalinach. Wymiennik płytowy musi być zaprojektowany tak, aby mógł pracować w tych warunkach, zapewniając jednocześnie wysoką wydajność transferu ciepła.

Istotnym aspektem jest również odporność na korozję i osadzanie się zanieczyszczeń na powierzchniach wymiany ciepła.

Zalecane parametry wymiennika

Przy doborze wymiennika płytowego do kotła na paliwo stałe, należy zwrócić uwagę na kilka kluczowych parametrów. Należą do nich: odpowiednia moc cieplna, właściwa powierzchnia wymiany ciepła oraz parametry przepływu i spadku ciśnienia.

Zapewnienie tych parametrów pozwoli na optymalną współpracę wymiennika z kotłem, co przełoży się na efektywność i niezawodność systemu grzewczego.

Wymiennik płytowy do pompy ciepła - na co zwrócić uwagę?

Dobór odpowiedniego wymiennika płytowego do pompy ciepła jest kluczowy dla efektywności całego systemu grzewczego. Wymienniki te pełnią istotną rolę w transferze ciepła między źródłem a systemem grzewczym.

Specyfika pracy z pompami ciepła

Pompy ciepła charakteryzują się specyficznymi wymaganiami co do wymienników ciepła. Wymiennik płytowy musi być dostosowany do pracy z niskimi temperaturami i zmiennymi obciążeniami.

Przy doborze wymiennika płytowego do pompy ciepła, należy zwrócić uwagę na jego powierzchnię wymiany ciepła oraz przepływ medium.

Dobór do pomp powietrze-woda

Pompy powietrze-woda wymagają wymienników, które mogą efektywnie pracować w zmiennych warunkach temperaturowych. Odporność na korozję i wysoka efektywność są kluczowe.

Dobór do pomp gruntowych

Pompy gruntowe korzystają ze stałej temperatury gruntu, co pozwala na bardziej stabilną pracę wymiennika. Niemniej, odporność na korozję i trwałość są równie ważne.

Wybór odpowiedniego wymiennika płytowego do pompy ciepła wymaga uwzględnienia specyfiki pracy systemu oraz parametrów technicznych wymiennika. Prawidłowy dobór gwarantuje wysoką efektywność i trwałość systemu.

Gruntowy wymiennik ciepła płytowy - zastosowanie i dobór

Wybór gruntowego wymiennika ciepła płytowego wymaga zrozumienia jego zastosowania i parametrów doboru. Jest to kluczowy element w systemach grzewczych, który wpływa na ich efektywność.

Kiedy warto zastosować gruntowy wymiennik?

Gruntowy wymiennik ciepła płytowy jest szczególnie zalecany w przypadku instalacji grzewczych, które wymagają stabilnego źródła ciepła. Jego zastosowanie jest korzystne w:

1. domach jednorodzinnych,
2. obiektach komercyjnych o dużym zapotrzebowaniu na ciepło,
3. systemach grzewczych połączonych z pompami ciepła.

Decydując się na gruntowy wymiennik, należy wziąć pod uwagę specyfikę lokalizacji, rodzaj gruntu, oraz wymagania systemu grzewczego.

Parametry doboru i efektywność

Efektywność gruntowego wymiennika ciepła płytowego zależy od kilku kluczowych parametrów:

1. Powierzchnia wymiany ciepła - większa powierzchnia zapewnia lepszą wymianę ciepła.
2. Głębokość instalacji - wpływa na stabilność temperatury źródła ciepła.
3. Rodzaj gruntu - różne rodzaje gruntu mają różne właściwości termiczne.

Dobór odpowiednich parametrów gwarantuje wysoką efektywność energetyczną systemu grzewczego. Dodatkowo, prawidłowo zaprojektowany i zainstalowany gruntowy wymiennik ciepła płytowy może znacząco przyczynić się do obniżenia kosztów eksploatacyjnych.

Płytowy wymiennik ciepła w instalacji CO - praktyczne zastosowania

Płytowe wymienniki ciepła odgrywają istotną rolę w separacji obiegów grzewczych oraz optymalizacji pracy instalacji CO. Ich zastosowanie pozwala na zwiększenie efektywności systemu grzewczego oraz jego niezawodności.

Separacja obiegów grzewczych

Separacja obiegów grzewczych jest kluczowa w instalacjach, gdzie występują różne wymagania temperaturowe lub ciśnieniowe. Płytowy wymiennik ciepła umożliwia izolację poszczególnych obiegów, co przekłada się na lepszą kontrolę nad systemem grzewczym.

Przykładowo, w budynkach z instalacją CO i ciepłej wody użytkowej (CWU), wymiennik płytowy pozwala na separację tych dwóch obiegów, zapewniając odpowiednią temperaturę i ciśnienie w każdym z nich.

Zabezpieczenie przed zanieczyszczeniami

Płytowy wymiennik ciepła stanowi również barierę dla zanieczyszczeń, które mogą krążyć w instalacji. Dzięki separacji obiegów, wymiennik chroni urządzenia i rurociągi przed osadami i korozją.

To z kolei przekłada się na dłuższą żywotność instalacji oraz mniejsze koszty konserwacji.

Optymalizacja pracy instalacji

Dzięki swojej konstrukcji, płytowe wymienniki ciepła umożliwiają optymalizację pracy instalacji CO poprzez zapewnienie odpowiedniej wymiany ciepła. To przekłada się na lepszą efektywność energetyczną całego systemu.

Podsumowując, płytowy wymiennik ciepła jest niezwykle istotnym elementem w instalacjach CO, przyczyniając się do ich efektywności, niezawodności oraz bezpieczeństwa.

Jak dobrać wymiennik do instalacji z buforem ciepła?

Wybór odpowiedniego wymiennika ciepła dla instalacji z buforem ciepła jest kluczowy dla efektywności całego systemu grzewczego. Bufor ciepła jest elementem, który magazynuje energię cieplną, pozwalając na jej wykorzystanie w okresach zwiększonego zapotrzebowania.

Rola bufora w instalacji grzewczej

Bufor ciepła pełni kilka istotnych funkcji w instalacji grzewczej. Magazynuje nadmiar energii wytworzonej przez kocioł lub pompę ciepła, co pozwala na stabilizację pracy systemu grzewczego. Dzięki buforowi, instalacja może pracować z większą efektywnością, a także zapewnia stałą dostępność ciepłej wody lub ogrzewania, nawet gdy główne źródło ciepła jest chwilowo wyłączone.

1. Zwiększa efektywność systemu grzewczego
2. Umożliwia stabilną pracę kotła lub pompy ciepła
3. Zapewnia stałą dostępność ciepła

Optymalne parametry wymiennika

Aby wymiennik ciepła działał efektywnie z buforem ciepła, należy odpowiednio dobrać jego parametry. Moc wymiennika powinna być dostosowana do wielkości bufora oraz zapotrzebowania na ciepło. Ważne jest również, aby powierzchnia wymiany ciepła była wystarczająco duża, by zapewnić efektywną transmisję ciepła między buforem a instalacją grzewczą.

1. Dobierz moc wymiennika do wielkości bufora i zapotrzebowania na ciepło
2. Zapewnij odpowiednią powierzchnię wymiany ciepła
3. Uwzględnij parametry pracy instalacji (temperaturę, ciśnienie)

Instalując wymiennik płytowy w systemie z buforem ciepła, należy zwrócić uwagę na jego kompatybilność z innymi elementami instalacji. Właściwy dobór wymiennika pozwoli na optymalizację pracy całego systemu, zwiększając jego efektywność i trwałość.

Montaż wymiennika płytowego - praktyczne wskazówki

Prawidłowy montaż wymiennika płytowego jest kluczowy dla jego efektywnej pracy. Wymiennik płytowy, będąc integralną częścią wielu instalacji grzewczych, wymaga szczególnej uwagi podczas instalacji.

Lokalizacja i podłączenie

Wybór odpowiedniej lokalizacji dla wymiennika płytowego jest niezwykle istotny. Powinien być on umieszczony w miejscu łatwo dostępnym dla ewentualnych przeglądów i konserwacji. Podłączenie wymiennika do instalacji powinno być wykonane zgodnie z zaleceniami producenta, zwracając szczególną uwagę na kierunek przepływu medium.

1. Zapewnienie odpowiedniej przestrzeni wokół wymiennika dla ułatwienia prac serwisowych.
2. Unikanie miejsc, w których może dochodzić do zalania wodą lub występowania wysokich temperatur.
3. Podłączenie przewodów zgodnie ze schematem instalacji, z uwzględnieniem kierunku przepływu.

Izolacja i zabezpieczenia

Izolacja termiczna wymiennika płytowego jest niezbędna do minimalizacji strat ciepła i zapewnienia efektywnej pracy całego systemu grzewczego. Dodatkowo, odpowiednie zabezpieczenia przeciwzamrożeniowe i przeciwkorozyjne chronią wymiennik przed uszkodzeniami.

1. Wykonanie izolacji termicznej zgodnie z normami i zaleceniami producenta.
2. Zastosowanie zabezpieczeń przeciwzamrożeniowych w przypadku instalacji narażonych na niskie temperatury.
3. Użycie materiałów odpornych na korozję dla przedłużenia żywotności wymiennika.

Podsumowując, prawidłowy montaż wymiennika płytowego wymaga uwzględnienia wielu aspektów, od lokalizacji i podłączenia, po izolację i zabezpieczenia. Dzięki tym praktycznym wskazówkom, instalacja wymiennika płytowego może być wykonana w sposób efektywny i bezpieczny.

Najczęstsze błędy przy doborze wymienników płytowych

Wybór odpowiedniego wymiennika płytowego jest kluczowy dla efektywności instalacji grzewczej, ale często popełniane są błędy. Dobór niewłaściwego wymiennika może prowadzić do obniżenia wydajności systemu, zwiększenia kosztów eksploatacji, a nawet awarii.

Niedoszacowanie mocy

Jednym z najczęstszych błędów jest niedoszacowanie mocy wymiennika. Wymiennik o zbyt małej mocy nie będzie w stanie efektywnie przekazywać ciepła, co może skutkować niedogrzaniem pomieszczeń.

1. Niewłaściwe obliczenie zapotrzebowania na ciepło
2. Brak uwzględnienia współczynników bezpieczeństwa
3. Niewłaściwa ocena parametrów instalacji

Nieprawidłowy dobór materiałów

Nieprawidłowy dobór materiałów to kolejny częsty błąd. Materiały użyte do produkcji wymiennika muszą być odporne na korozję i odpowiednie dla warunków pracy instalacji.

1. Wymienniki wykonane z materiałów niewłaściwych dla danego medium
2. Brak odporności na korozję
3. Niewłaściwa jakość materiałów

Błędy montażowe

Błędy montażowe mogą równie źle wpłynąć na działanie wymiennika. Nieprawidłowa instalacja może prowadzić do nieszczelności, korozji, lub nawet uszkodzenia wymiennika.

Podsumowując, dobór wymiennika płytowego wymaga uwagi i staranności. Unikanie powyższych błędów pozwoli na zapewnienie optymalnej pracy instalacji grzewczej.

Wniosek

Wybór odpowiedniego wymiennika ciepła płytowego jest kluczowy dla efektywności instalacji grzewczej. Jak wynika z naszego artykułu, dobór wymiennika do mocy kotła lub pompy ciepła wymaga uwzględnienia wielu parametrów technicznych.

Podsumowanie najważniejszych czynników to: obliczenie zapotrzebowania na ciepło, określenie wymaganej mocy wymiennika oraz wybór odpowiedniego typu wymiennika płytowego.

Wymiennik ciepła płytowy pełni istotną rolę w separacji obiegów grzewczych, zabezpieczeniu przed zanieczyszczeniami oraz optymalizacji pracy instalacji.

Dzięki prawidłowemu doborowi wymiennika płytowego, użytkownicy mogą cieszyć się efektywną i niezawodną pracą instalacji grzewczej, co przekłada się na komfort cieplny i oszczędności.

Przy wyborze wymiennika płytowego warto kierować się doświadczeniem producentów i sprawdzonych modeli dostępnych na rynku polskim.

FAQ

Czym jest gruntowy wymiennik ciepła płytowy?

Gruntowy wymiennik ciepła płytowy to rodzaj wymiennika, który wykorzystuje ciepło zgromadzone w gruncie do ogrzewania lub chłodzenia budynków. Jest to efektywne rozwiązanie, szczególnie w przypadku pomp ciepła.

Jak działa płytowy wymiennik ciepła w instalacji CO?

Płytowy wymiennik ciepła w instalacji CO działa na zasadzie przekazywania ciepła pomiędzy dwoma obiegami: pierwotnym (np. od kotła) a wtórnym (instalacja CO). Płyty w wymienniku umożliwiają efektywny transfer ciepła.

Jakie są zalety stosowania płytowych wymienników ciepła?

Płytowe wymienniki ciepła oferują wiele zalet, w tym wysoką wydajność cieplną, kompaktową budowę, łatwość montażu i konserwacji oraz możliwość pracy w różnych warunkach temperaturowych.

Jak dobrać płytowy wymiennik ciepła do pompy ciepła?

Dobór płytowego wymiennika ciepła do pompy ciepła wymaga uwzględnienia parametrów takich jak moc cieplna pompy, temperatura pracy oraz rodzaj czynnika chłodniczego. Ważne jest, aby wymiennik był kompatybilny z pompą ciepła.

Co to jest płytowy wymiennik ciepła i jaka jest jego zasada działania?

Płytowy wymiennik ciepła to urządzenie służące do przekazywania ciepła pomiędzy dwoma lub więcej czynnikami. Jego zasada działania opiera się na wykorzystaniu płyt, pomiędzy którymi przepływają czynniki, umożliwiające efektywny transfer ciepła.

Jakie są różnice między wymiennikami płytowymi lutowanymi, skręcanymi i spawanymi?

Wymienniki płytowe lutowane charakteryzują się wysoką odpornością na korozję i są stosowane w systemach o wysokich wymaganiach. Wymienniki skręcane są łatwiejsze w montażu i demontażu, co ułatwia konserwację. Wymienniki spawane są stosowane w aplikacjach wymagających najwyższej niezawodności i trwałości.
