W bojlerze do ciepłej wody użytkowej ciśnienie rośnie zawsze wtedy, gdy woda się nagrzewa, więc pytanie nie brzmi tylko: „czy to się da zamontować”, ale przede wszystkim: czy instalacja ma gdzie bezpiecznie skompensować wzrost objętości wody. Poniżej wyjaśniam, kiedy naczynie przeponowe jest potrzebne, jak dobrać jego pojemność, gdzie je wpiąć i po czym poznać, że układ pracuje źle. Rozdzielam też sytuacje, w których bojler działa w układzie zamkniętym, od tych, w których rozwiązanie wygląda zupełnie inaczej.
Najważniejsze zależy od tego, czy bojler pracuje w zamkniętym układzie CWU
- W nowoczesnym bojlerze z zaworem zwrotnym i często także reduktorem ciśnienia naczynie przeponowe jest zwykle potrzebne albo bardzo wskazane.
- Jeśli na zimnej wodzie masz ciśnienie powyżej 4 bar, najpierw sprawdza się reduktor, a dopiero potem dobiera naczynie.
- Brak naczynia często kończy się kapaniem zaworu bezpieczeństwa, większym zużyciem armatury i stratą wody.
- Jako punkt startowy do doboru przyjmuję zwykle 8-12% pojemności zasobnika, ale to nadal tylko punkt wyjścia.
- Naczynie montuje się na dopływie zimnej wody, za zaworem zwrotnym, przed bojlerem.
- Do CWU wybieraj model przeznaczony do wody użytkowej, a nie zwykłe naczynie do CO.
Kiedy bojler potrzebuje naczynia przeponowego, a kiedy nie
W praktyce rozdzielam to bardzo prosto: jeśli bojler pracuje w zamkniętym układzie ciepłej wody użytkowej, naczynie przeponowe zwykle ma sens, a często jest po prostu potrzebne. Dotyczy to zwłaszcza instalacji z zaworem zwrotnym, reduktorem ciśnienia albo grupą bezpieczeństwa, która odcina cofanie się wody do sieci.
| Układ | Czy naczynie jest potrzebne | Dlaczego |
|---|---|---|
| Boiler CWU z zaworem zwrotnym | Tak, bardzo często | Woda nie ma gdzie oddać przyrostu objętości po podgrzaniu. |
| Instalacja z ciśnieniem zimnej wody powyżej 4 bar | Tak, zwykle razem z reduktorem | Zbyt wysokie ciśnienie pogarsza pracę zaworu bezpieczeństwa i przyspiesza zużycie armatury. |
| Układ otwarty bez odcięcia zwrotnego | Nie zawsze | Wzrost objętości może częściowo wracać do sieci, ale to zależy od konkretnego podłączenia. |
| Zasobnik z wężownicą w układzie zamkniętym | Zwykle tak | Po stronie CWU obowiązuje ta sama logika kompensacji ciśnienia. |
| Urządzenie z fabryczną instrukcją, która przewiduje inne rozwiązanie | Trzeba sprawdzić dokumentację | Nie zakładam z góry, że każdy bojler działa identycznie. |
W instrukcjach producentów, takich jak Broetje, zalecenie pojawia się szczególnie wtedy, gdy ciśnienie instalacji przekracza 4 bary albo na zimnej wodzie jest zawór zwrotny. To ważny punkt odniesienia, bo pokazuje, że nie chodzi o „opcjonalny gadżet”, tylko o element wpływający na stabilność pracy całego układu. Z tego miejsca łatwo przejść do pytania, co właściwie dzieje się w bojlerze, gdy takiego bufora brakuje.
Co dzieje się w bojlerze bez tego elementu
Woda po podgrzaniu zwiększa objętość. W zamkniętym układzie nie ma gdzie się rozprężyć, więc ciśnienie rośnie, a pierwszym elementem, który zwykle reaguje, jest zawór bezpieczeństwa. W efekcie bojler zaczyna kapać, traci wodę, a użytkownik ma wrażenie, że coś „ciągle cieknie”, choć sam zbiornik bywa zupełnie sprawny.
Ja patrzę na to tak: jeśli zawór bezpieczeństwa otwiera się przy każdym grzaniu, to instalacja nie ma prawidłowej kompensacji rozszerzalności wody. Skutki są dość przewidywalne:
- regularne kapanie z zaworu bezpieczeństwa po podgrzaniu wody,
- większe zużycie uszczelek i samego zaworu,
- strata wody, która w skali roku potrafi być zauważalna,
- szumy, skoki ciśnienia i bardziej nerwowa praca armatury,
- większe ryzyko, że ktoś uzna zawór za uszkodzony i wymieni dobry element zamiast naprawić przyczynę.
To też wyjaśnia, dlaczego regularne kapanie nie musi oznaczać awarii bojlera. Często jest po prostu sygnałem, że trzeba poprawić kompensację ciśnienia, a dopiero potem wracać do diagnostyki zaworu. Skoro wiadomo już, po co to działa, pora na najpraktyczniejszą część: dobór pojemności i ciśnienia wstępnego.
Jak dobrać pojemność i ciśnienie wstępne
Najprostsza reguła startowa, z której korzystam przy wstępnym doborze, to 8-12% pojemności zasobnika. To nie jest jeszcze obliczenie końcowe, ale daje sensowny punkt wyjścia i pozwala uniknąć kupowania modelu, który jest po prostu za mały. Dla typowych domowych bojlerów wygląda to mniej więcej tak:
| Pojemność bojlera | Rozsądny punkt startowy naczynia | Praktyczny komentarz |
|---|---|---|
| 50-80 l | 5-8 l | Małe układy, krótsze odcinki rur i niższe ciśnienie z sieci. |
| 100-150 l | 8-18 l | Najczęstszy zakres w domach jednorodzinnych. |
| 200 l | 16-24 l | Warto już patrzeć na rzeczywiste ciśnienie w instalacji, a nie zgadywać. |
| 300 l i więcej | 24-35 l lub więcej | Tu lepiej liczyć dokładniej, szczególnie przy wyższym ciśnieniu wodociągowym. |
Ciśnienie wstępne ustawiam na poziomie zbliżonym do ciśnienia zimnej wody w instalacji, zwykle około 3 bar, ale tylko wtedy, gdy taki poziom rzeczywiście odpowiada układowi. Jeśli ciśnienie z sieci przekracza 4 bary, najpierw daję reduktor ciśnienia i dopiero wtedy dobieram naczynie. W praktyce reduktor ustawiony na 3-4 bar bardzo często rozwiązuje połowę problemu, a naczynie przejmuje resztę.
Warto też pamiętać o różnicy między naczyniem do CWU a naczyniem do CO. To nie są zamienniki „z automatu”. Do bojlera szukam modelu przeznaczonego do wody użytkowej, najlepiej z dopuszczeniem do kontaktu z wodą pitną. Z tego punktu już tylko krok do właściwego montażu, a on decyduje o tym, czy cały zestaw faktycznie zadziała.

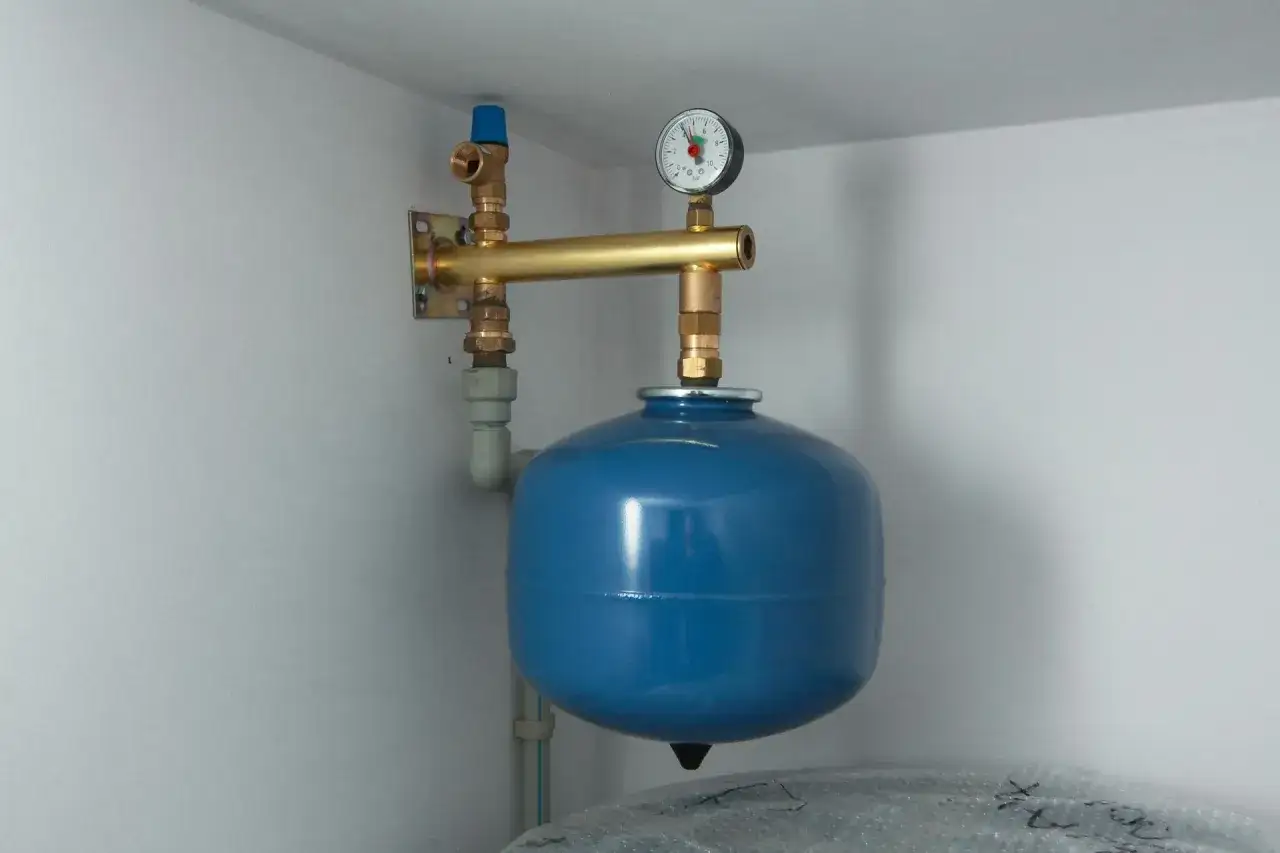

Gdzie wpiąć naczynie, żeby miało sens
Najważniejsza zasada jest prosta: naczynie montuje się na dopływie zimnej wody, za zaworem zwrotnym, przed bojlerem. Jeśli wstawisz je po złej stronie zaworu zwrotnego, odetniesz je od zasobnika i przestanie pełnić swoją funkcję. To jeden z tych błędów, które wyglądają drobno, a później robią całą różnicę.
Ja montuję je możliwie blisko bojlera, w miejscu łatwym do serwisu. Jeśli grupa bezpieczeństwa ma przewidziany port do wpięcia naczynia, korzystam z tego rozwiązania zamiast wymyślać dodatkowe obejścia. Takie podejście jest zwyczajnie czytelniejsze hydraulicznie i mniej podatne na pomyłki.
- montaż po stronie zimnej wody, nie na wyjściu ciepłej,
- brak armatury odcinającej między naczyniem a bojlerem,
- łatwy dostęp do zaworu serwisowego,
- dobrze dobrana grupa bezpieczeństwa dla CWU,
- miejsce, w którym ewentualny niewielki wyciek nie narobi szkód.
W praktyce montaż i dobór powinny iść razem, bo zły układ połączeń potrafi zepsuć nawet poprawnie dobrany zbiornik. To prowadzi do ostatniego ważnego tematu: najczęstszych błędów i objawów, które widzę najczęściej w źle działających instalacjach.
Najczęstsze błędy i sygnały, że coś jest nie tak
Jeśli miałbym wskazać kilka problemów, które powtarzają się najczęściej, to zacząłbym od czterech: złe miejsce montażu, brak regulacji ciśnienia wstępnego, za mała pojemność i pomylenie naczynia do CWU z modelem do CO. Do tego dochodzi jeszcze wysoki poziom ciśnienia z sieci, którego nikt nie koryguje reduktorem.
Na poziomie objawów instalacja zwykle daje bardzo czytelne sygnały:
- zawór bezpieczeństwa kapie po każdym grzaniu,
- zawór kapie regularnie nawet wtedy, gdy bojler nie grzeje,
- pojawiają się skoki ciśnienia i słyszalne „strzały” w rurach,
- zbiornik wyrzuca wodę zamiast ją stabilizować,
- armatura szybciej się zużywa niż powinna.
Onninen zwraca uwagę, że regularne kapanie, a szczególnie większa ilość wody z zaworu, może oznaczać problem z ciśnieniem albo samym naczyniem. Ja patrzę na to podobnie: jeśli zawór tylko chwilowo upuszcza wodę po podgrzaniu, jeszcze nie panikuję, ale jeśli wyciek jest stały albo wyraźny, sprawdzam najpierw ciśnienie, miejsce montażu i stan przepony. Dopiero później wymieniam elementy.
To też dobry moment, żeby przypomnieć o prozaicznej rzeczy: naczynie do CWU powinno być przeznaczone do takiego zastosowania. Wybór przypadkowego zbiornika „bo był tańszy” zwykle kończy się gorszą trwałością albo problemem z dopuszczeniem do wody użytkowej. Z tej wiedzy łatwo przejść do ostatniej kontroli przed zakupem albo wezwaniem instalatora.
Co sprawdziłbym przed zakupem, żeby nie przepłacić za zły zestaw
Gdybym dziś dobierał naczynie do typowego bojlera, zacząłbym od czterech pytań: ile litrów ma zasobnik, jakie jest ciśnienie zimnej wody, czy na dopływie jest zawór zwrotny i czy producent bojlera przewidział dodatkową kompensację ciśnienia. To prosty zestaw, ale właśnie on najczęściej porządkuje decyzję.
- Sprawdź pojemność bojlera, bo od niej zaczyna się dobór naczynia.
- Zmierz lub ustal ciśnienie na wejściu zimnej wody.
- Ustal, czy masz zawór zwrotny i reduktor ciśnienia.
- Wybierz model przeznaczony do CWU, najlepiej z dopuszczeniem do wody użytkowej.
- Zostaw dostęp serwisowy, bo później trzeba sprawdzić ciśnienie wstępne.
Jeśli układ jest standardowy, a bojler ma od 100 do 200 litrów, w praktyce najczęściej kończy się na rozsądnym naczyniu w zakresie kilkunastu litrów i na poprawnym ustawieniu ciśnienia wstępnego. Najlepszy efekt daje nie sam zakup zbiornika, tylko poprawne dopasowanie całego zestawu: bojler, zawór zwrotny, reduktor ciśnienia, grupa bezpieczeństwa i dopiero na końcu naczynie. Tak właśnie podchodzę do tematu, bo wtedy instalacja pracuje spokojnie, a zawór bezpieczeństwa nie musi nadrabiać za błędy montażowe.
